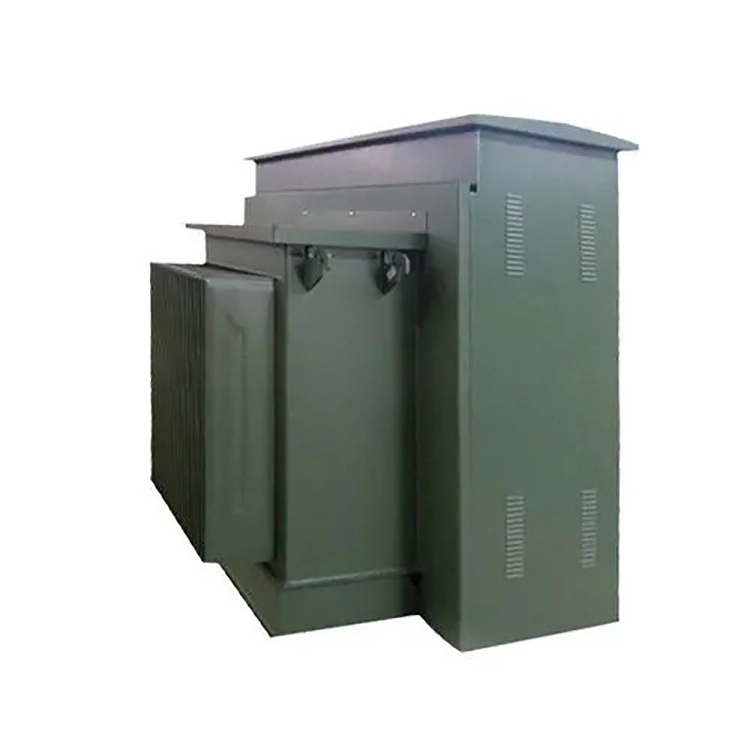

Low Loss Pad Mounted Transformer 13,2 Kv 2500kva

Od roku 2006 je Wenzhou XiFa Electric Power Equipment Co., Ltd specializovaným výrobcem transformátorů s UL seznamy a certifikacemi pro úrovně napětí až do 35 kV. Nízkoztrátový podložkový transformátor 13,2 kv 2500kva je transformátor, který prošel komplexní UL certifikací. Toto zařízení je speciálně navrženo pro dlouhodobý nepřetržitý provoz, stabilní spotřebu energie a dlouhodobé napájení po celý rok. Jeho hlavní výhody spočívají v plné utěsněné ochraně, odolnosti proti korozi a nízkém opotřebení. Hlavní důraz je kladen na úsporu energie a snížení ztrát, stejně jako na údržbu nákladů na elektřinu.

Odeslat dotaz

Popis výrobku

Nízkoztrátový podložkový transformátor 13,2 kv 2500kva je transformátor navržený především s cílem nízkých ztrát. Proto jsou všechny aspekty kontroly ztrát komplexně řízeny, od návrhu základních komponentů, výběru materiálů a technik zpracování až po montážní strukturu.

Za prvé, výběrem orientovaných plechů z křemíkové oceli s vysokou magnetickou vodivostí a použitím 45° plně nakloněného spoje se sníží magnetický odpor, což výrazně sníží ztrátu bez zátěže nízkoztrátového transformátoru 13,2 kv 2500 kva namontovaného na podložce. A transformátor používá vysoce kvalitní bezkyslíkové měděné dráty s úhledně uspořádanými vinutími a hustotou proudu je přiměřeně řízena, aby se účinně snížila ztráta zátěže.

Za druhé, přesně řídit hustotu magnetického toku jádra, aby se zabránilo magnetickému nasycení, čímž se sníží ztráty buzením a tepelné ztráty. Optimalizujte cestu cirkulace oleje a kombinujte s účinnými komponenty pro odvod tepla. Nízkoztrátový transformátor namontovaný na podložce může snížit nárůst teploty během provozu a minimalizovat dodatečné ztráty spotřeby energie.

Za třetí, zmenšením mezery mezi spoji železného jádra a utažením fixační struktury vinutí lze zmírnit dodatečné ztráty způsobené magnetickým únikem. Pokud jde o obstarání komponent, byly přijaty nízkoztrátové doplňkové díly, aby se účinně snížily rozptylové ztráty, což umožňuje nízkoztrátovému transformátoru namontovanému na podložce splnit standard vysoké energetické účinnosti a nízkých ztrát.

Díky rozsáhlým zkušenostem s projekty si dobře uvědomujeme, že každý projekt má své vlastní jedinečné požadavky. Nabízíme proto také přizpůsobené transformátory, které lze upravit podle napětí, kapacity, způsobu připojení a speciálního designu tak, aby dokonale vyhovovaly vašim potřebám.

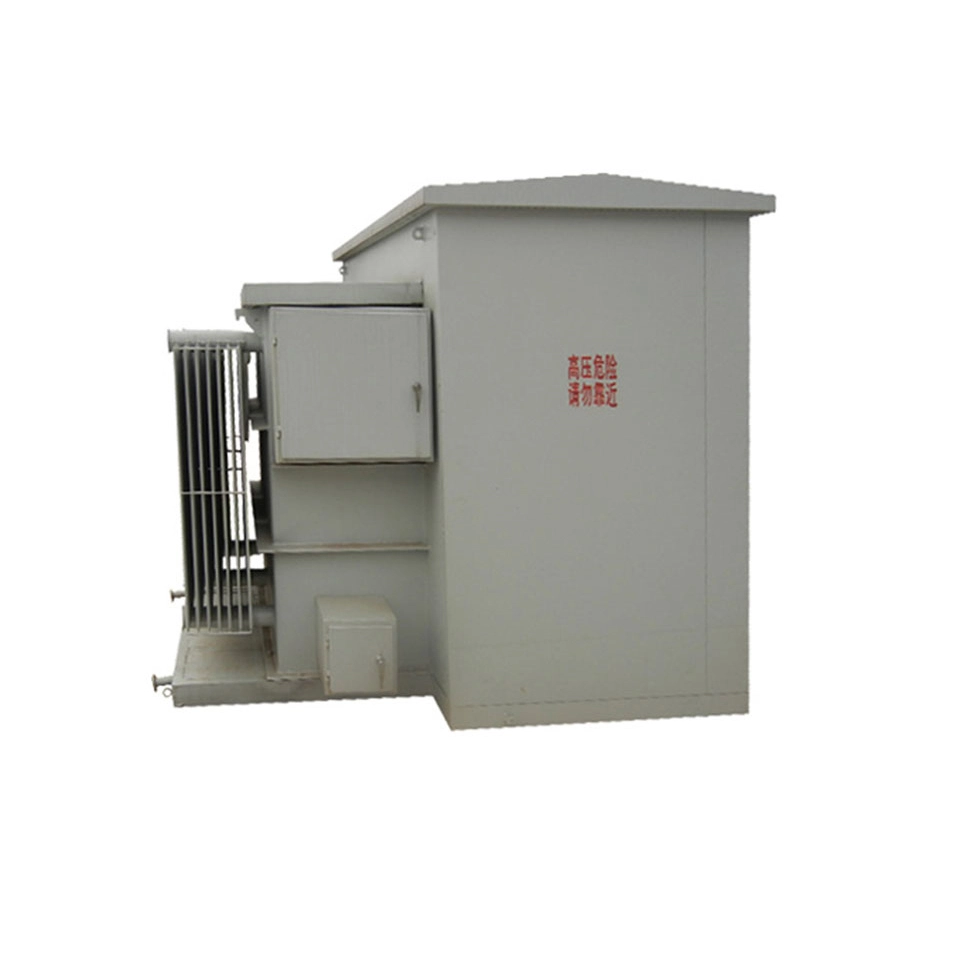

Low Loss Pad Mounted Transformer 13 2 Kv 2500kva

Technické parametry:

Název produktu:	nízkoztrátový podložkový transformátor 13,2 kv 2500kva
Vysoké napětí:	13,2 kV
Nízké napětí:	600Y/347V, 480Y/277V, 240/120V
Skupina připojení:	Yyn0, Dyn11
Frekvence:	50/60 Hz
Způsob chlazení:	KNAN, ONAN
Ztráta otevřeného okruhu:	≤ 2,8 kW
Ztráta zkratu:	≤ 17,2 kW

Otázka: Jaká podstatná vylepšení přináší optimalizace ztrát nízkoztrátového transformátoru 13,2 kv 2500 kva namontovaného na podložce provozní stability a životnosti zařízení?

Odpověď: Provozní ztráty zařízení byly výrazně sníženy a odpovídajícím způsobem se snížila tvorba vnitřního tepla. Nárůst teploty součástí jádra, jako jsou vinutí a jádra, byl účinně řízen. To může oddálit stárnutí a poškození izolačních materiálů a transformátorového oleje, vyhnout se potenciálním nebezpečím, jako je pokles izolačního výkonu a tepelná deformace součástí způsobená vysokými teplotami, a významně snížit pravděpodobnost zkratů a lokálních poruch přehřátí.

Stabilní stav elektromagnetického provozu může snížit vibrace a hluk při provozu zařízení, zabránit kolísání napětí způsobenému elektromagnetickým rušením a zajistit, aby výstupní kvalita napájecího zdroje za podmínek vysokého napětí 13,2 kV vždy odpovídala normám.

Dlouhodobý nízkoztrátový provoz může zmírnit únavovou ztrátu komponent jádra, efektivně prodloužit celkovou životnost zařízení a zároveň snížit počet poruchových odstávek, snížit náklady na provoz a údržbu na každodenní kontroly a výměny dílů a skutečně zvýšit dlouhodobou provozní spolehlivost a ekonomické výhody zařízení.
