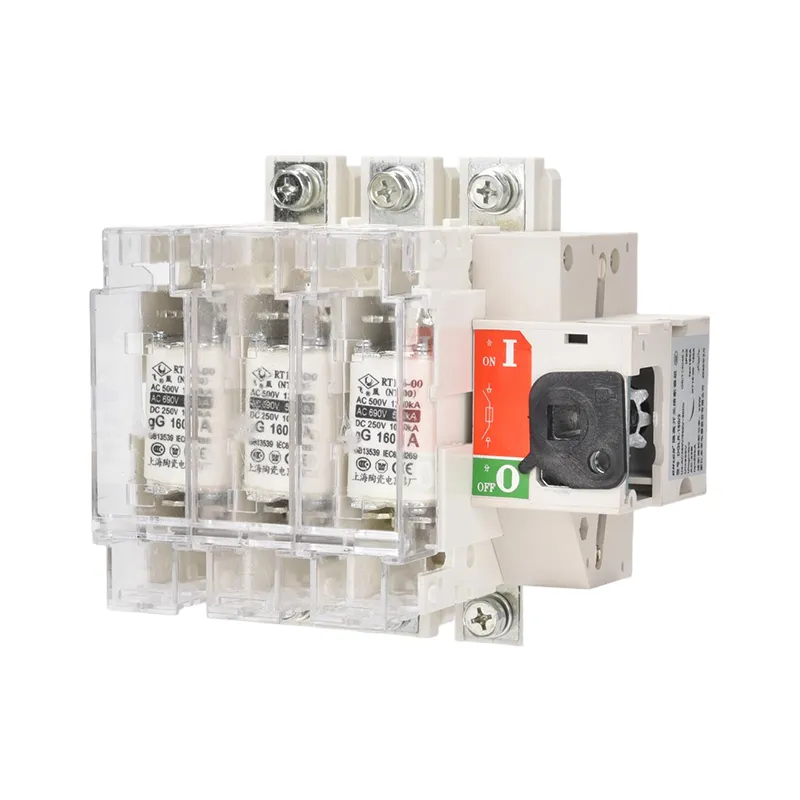

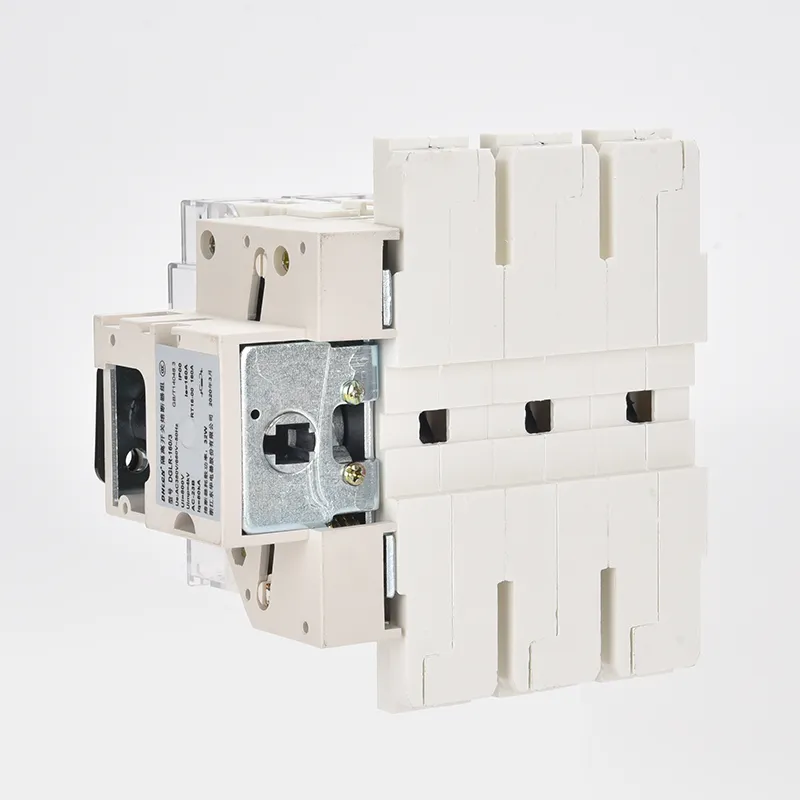

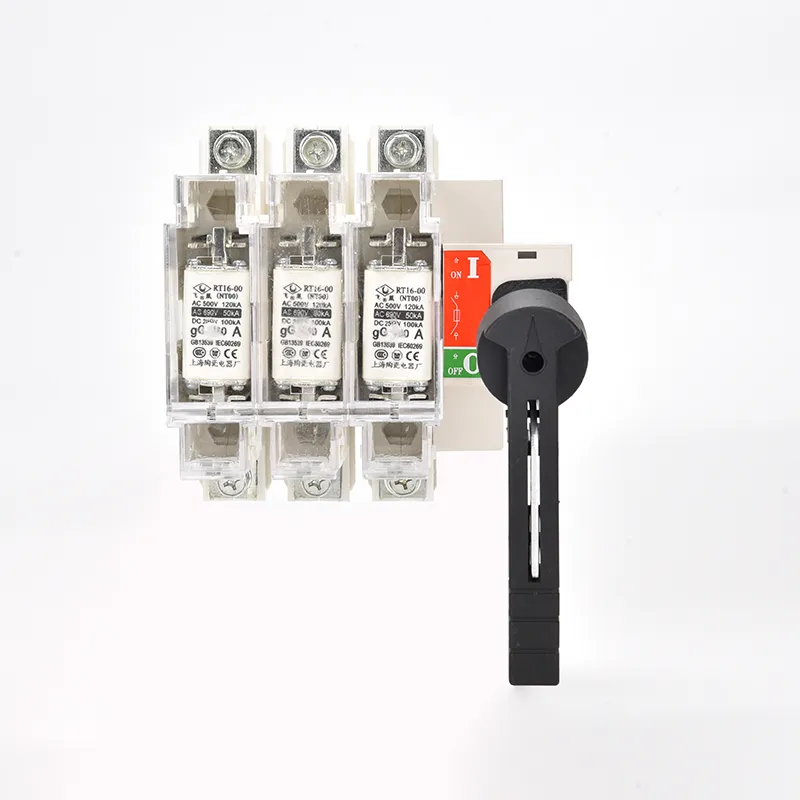

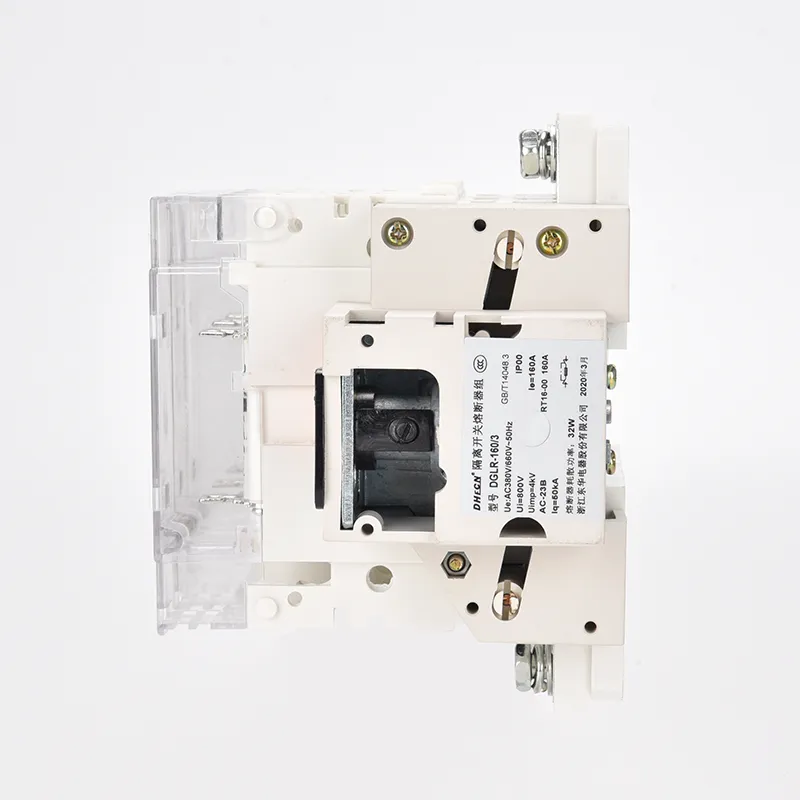

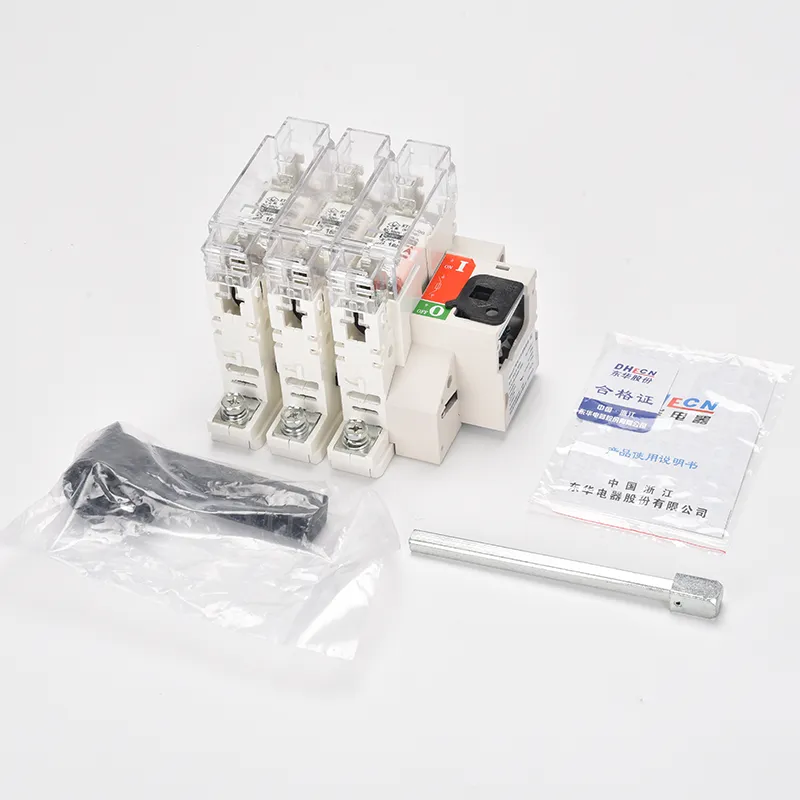

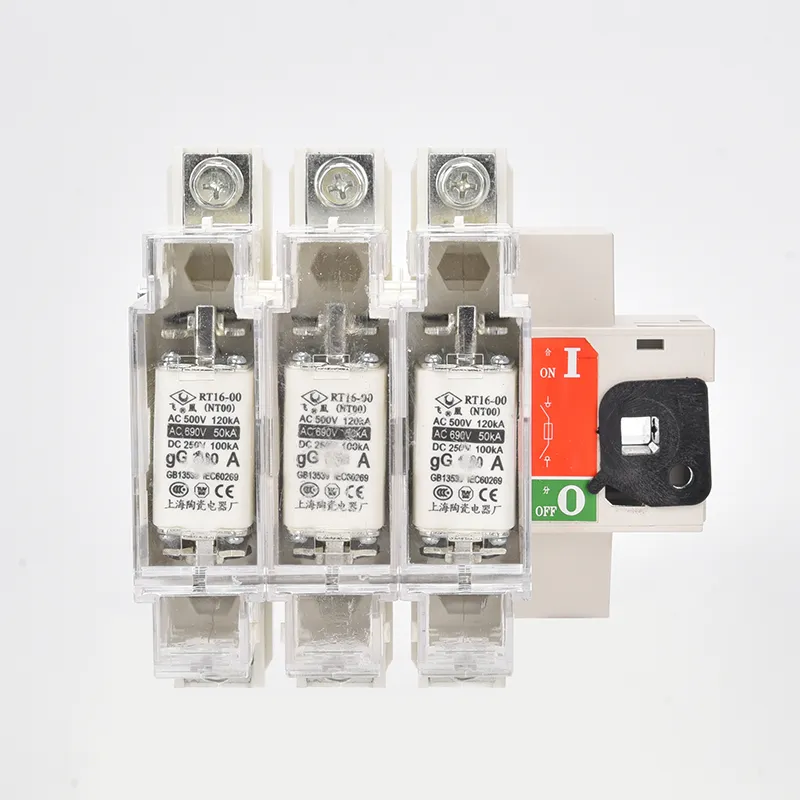

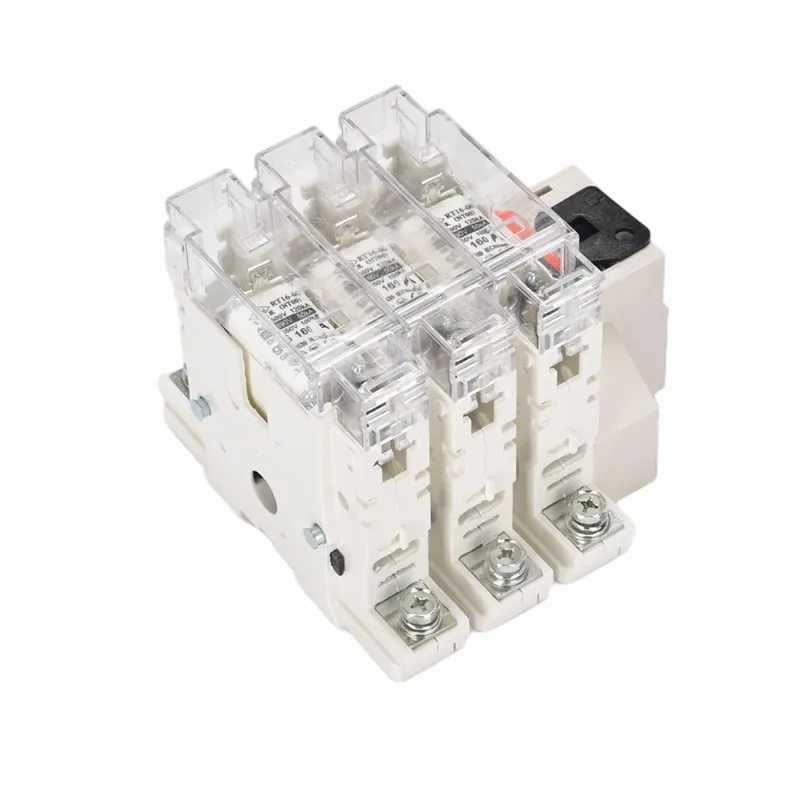

Třífázový odpojovač pojistek AC

Každý střídavý třífázový pojistkový odpojovač vyrobený ve Wenzhou XiFa electric Power Equipment Co., Ltd by mohl poskytnout jasně viditelný bod přerušení, bezpečnou izolaci obvodů a ochranu proti zkratu a přetížení. Tato pozornost věnovaná konstrukčním detailům minimalizuje riziko během údržby a každodenního provozu. Mezitím WenZhou XiFa poskytuje technickou podporu, pokyny k instalaci a službu rychlé reakce pro každý prodaný třífázový pojistkový odpojovač střídavého proudu, aby bylo zajištěno, že zákazníci obdrží jak vysoce kvalitní odpojovače, tak spolehlivou podporu po celou dobu životního cyklu produktu.

Odeslat dotaz

Popis výrobku

Třífázový střídavý odpojovač pojistek kombinuje funkce odpojovače a pojistky a nabízí jak oddělení obvodu, tak nadproudovou ochranu. Jeho konstrukční vlastnosti a výhody lze shrnout následovně:

Konstrukční vlastnosti střídavých třífázových pojistkových odpojovačů:

1. Design kontaktu: Pohyblivý kontakt má klenutou strukturu, vyvýšenou uprostřed, aby odpovídala šířce kontaktního prostoru. To zajišťuje spolehlivou vodivou cestu při spárování s pevným kontaktem.

2.Integrovaná pojistka: Je vybavena vestavěnými pojistkami, které poskytují nadproudovou ochranu. Když proud překročí jmenovitou hodnotu, pojistkový prvek se roztaví a okamžitě odpojí obvod.

3.Mechanické blokování: Hřídel je spojena s rukojetí a pružinový mechanismus pro ukládání energie zajišťuje rychlé přepínání. Rychlost a síla operace zůstávají konzistentní, nezávislé na ručním úsilí.

4.Ochranný kryt: Kryt je vyroben z pryskyřice vyztužené skleněnými vlákny, která nabízí vynikající dielektrickou pevnost a spolehlivý izolační výkon.

Výhody střídavých třífázových pojistkových odpojovačů:

1.Komplexní ochrana: Kombinuje izolační funkci spínače s nadproudovou ochranou pojistky, která zajišťuje rychlou reakci na zkraty a přetížení.

2.Bezpečné a spolehlivé: Vysoká vypínací schopnost, silné charakteristiky omezující proud a funkce mechanického blokování zvyšují provozní bezpečnost.

3.Snadná údržba: Modulární konstrukce pojistek umožňuje rychlou výměnu pojistkových prvků po poruše bez nutnosti výměny celé jednotky.

4. Nákladově efektivní: Dobře se hodí pro nízkonapěťové aplikace, jako jsou transformátory namontované na podložce, nabízí stabilní výkon za relativně nízkou cenu.

AC Three Phase Fuse Isolator Switch

Parametr produktu:

Snímkový proud A	Jmenovitý proud pojistky (A)	Režim pojistky
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

přední typ

Typ	Velikost pojistky	Velikost rámu a velikost instalace
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0-00C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	0-00C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	0:00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0:00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Typ	Velikost pojistky	Velikost rámu a velikost instalace
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

typ Aside

Typ	Velikost pojistky	Velikost rámu a velikost instalace
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0-00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0-00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0:00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0:00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Typ	Velikost pojistky	Velikost rámu a velikost instalace
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

Údržba produktu:

Otázka: Jak funguje pojistka v odpojovači třífázové pojistky?

Odpověď: Pojistkový prvek se roztaví, když proud překročí jmenovitý limit, a okamžitě přeruší obvod. To chrání kabely, transformátory a zařízení před poškozením způsobeným přetížením nebo zkratem.

Otázka: Jaké bezpečnostní prvky obsahuje třífázový odpínač střídavého proudu?

Odpověď: Jasně viditelný bod přerušení zajišťuje, že operátoři vidí odpojení. Mechanická blokování zabraňují nebezpečným operacím a pojistkový prvek poskytuje okamžitou ochranu proti poruchám.

Otázka: Jak snadná je údržba?

A: Údržba je jednoduchá. Pojistkový modul je vyměnitelný, což znamená, že prostoje jsou minimální a náhradní díly jsou ve srovnání se složitějšími zařízeními levné.
