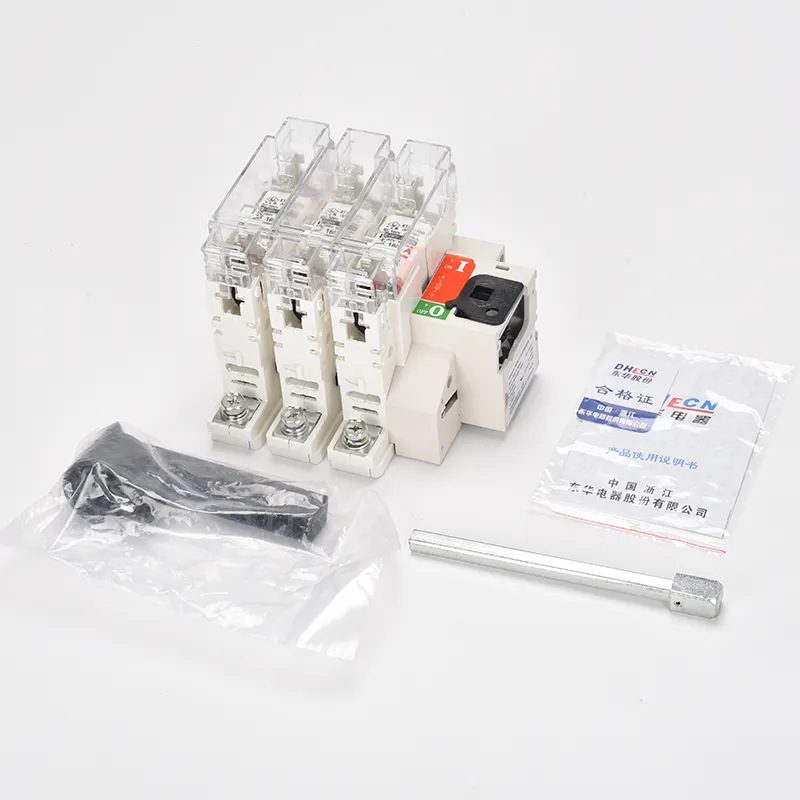

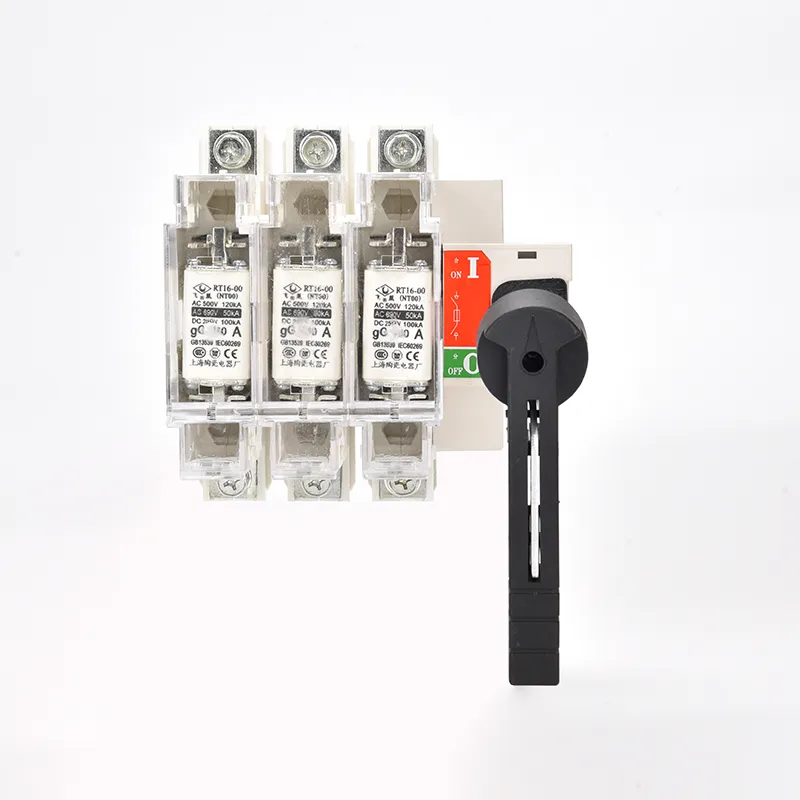

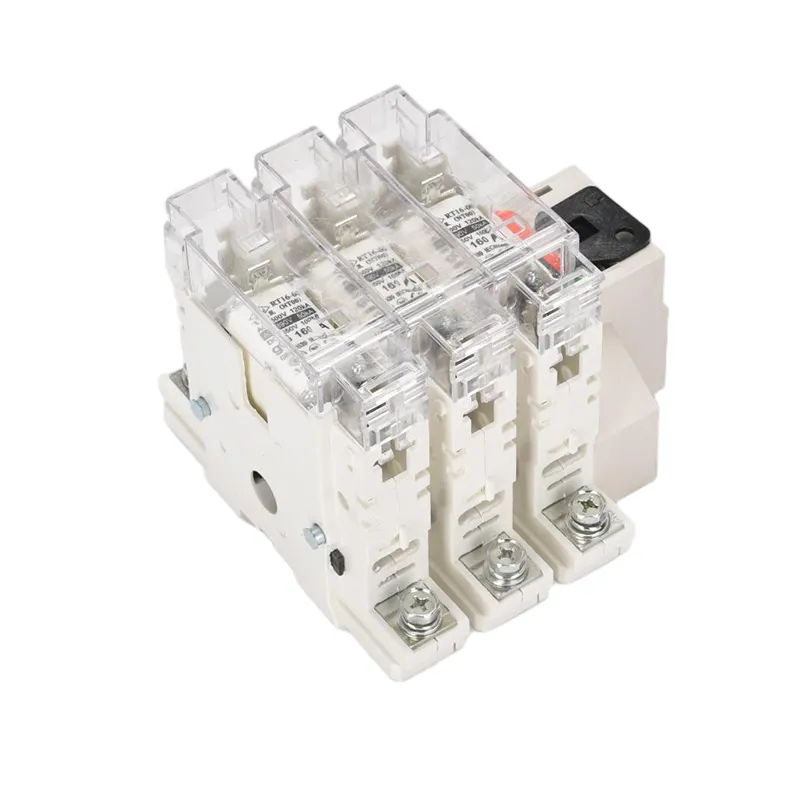

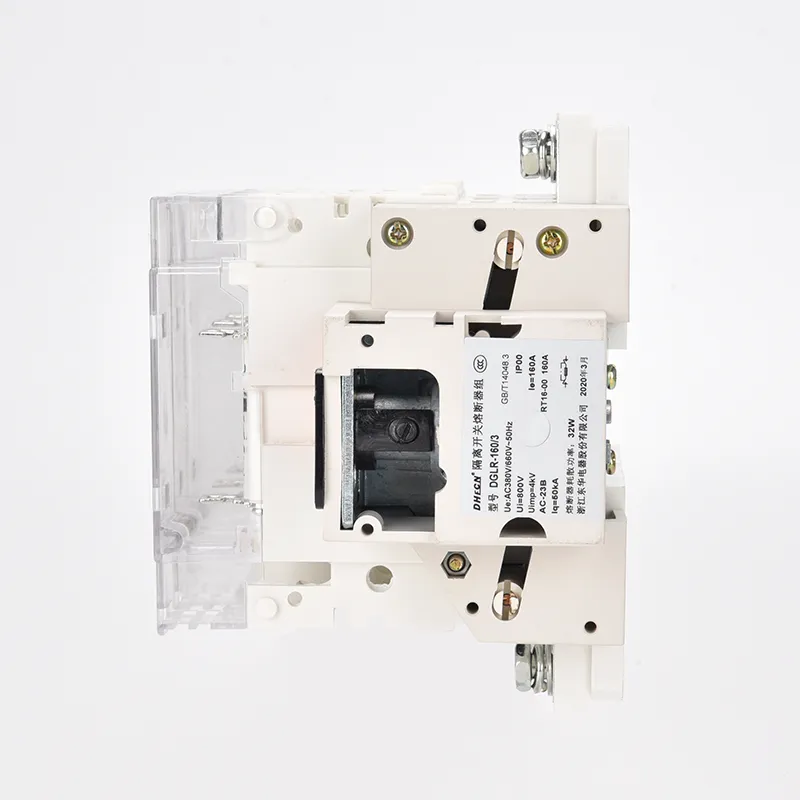

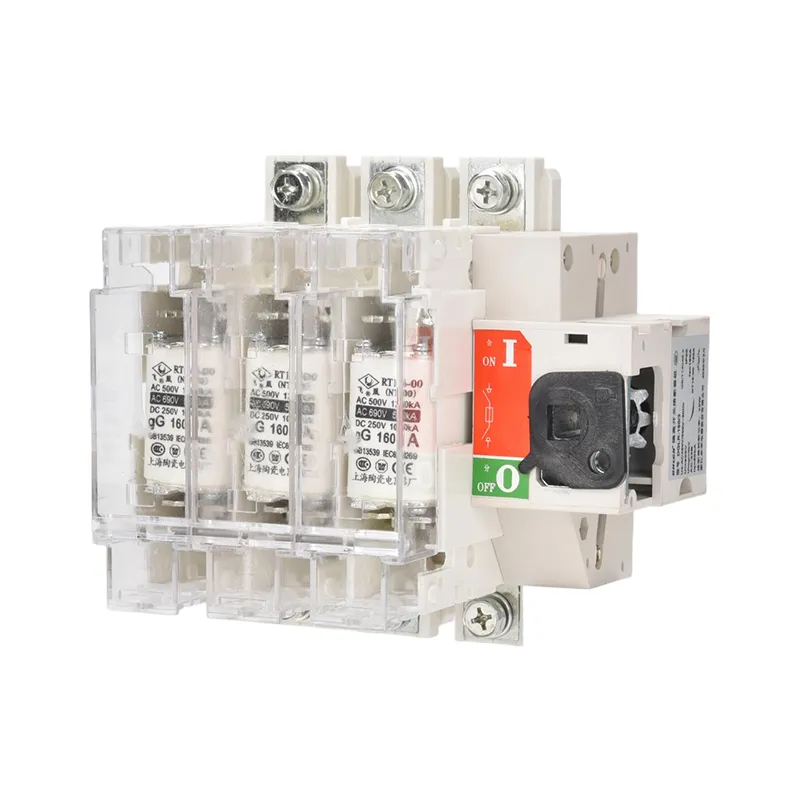

100a Trojpólový 3fázový pojistkový oddělovač

Aby společnost Wenzhou XiFa Electric Power Equipment Co., Ltd přinesla hladký uživatelský zážitek, používá nejen prvotřídní surovinu na každém 100a trojpólovém třífázovém pojistkovém izolátorovém spínači, jako je použití nehořlavých technických plastů na hadici, aby se dosáhlo lepšího výkonu v oblasti mechanické pevnosti a ochrany izolace, ale také procházejí nezbytnými továrními testy pro každý 100a trojpólový 3fázový dielektrický spínač a ověření konzistence měření izolačního odporu, jako je měření izolačního odporu. bezpečný a spolehlivý výkon mechanismu.

Odeslat dotaz

Popis výrobku

Funkce 100a trojpólového 3fázového odpojovače s pojistkou

1. Izolace napájení: Když elektrické vedení vyžaduje kontrolu nebo údržbu, 100a trojpólový třífázový odpojovač s pojistkou odpojí napájení, aby byla zajištěna bezpečnost pracovníků.

2.Power Control: Umožňuje zapínání a vypínání obvodu, udržování normálního a spolehlivého provozu systému.

3. Přerušení poruchy: V případě zkratu nebo přetížení se pojistkový prvek roztaví, přeruší proud a ochrání motory a další připojená zařízení před poškozením elektrickým proudem.

4. Ochrana obvodu a zařízení: Ochranou proti abnormálním podmínkám pomáhá spínač udržovat stabilitu obvodu a prodlužuje životnost kabelů a zařízení.

Vlastnosti 100a trojpólového 3fázového odpojovače s pojistkou

1.Integrovaný design: Kombinuje funkce pojistky a izolátoru v jednom zařízení a poskytuje vysokou spolehlivost.

2. Kompaktní konstrukce: Malá velikost, snadná instalace a úspora místa.

3. Snadná výměna pojistky: Spínač a pojistka jsou samostatné součásti, takže výměna pojistky je rychlá a pohodlná.

4. Široká použitelnost: Vhodné pro použití v různých nízkonapěťových obvodech.

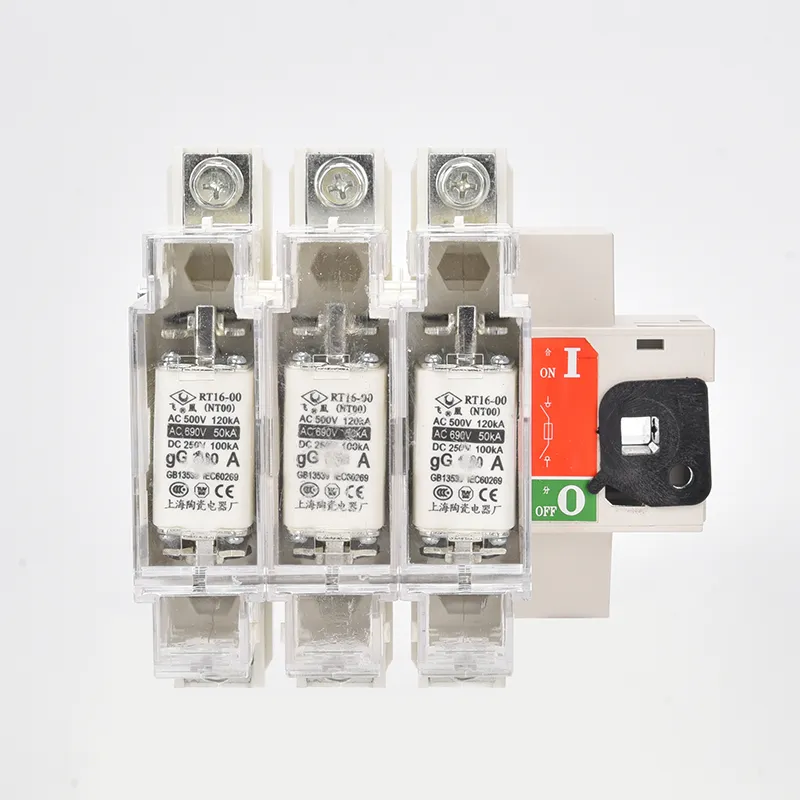

100a Triple Pole 3 Phase Fused Isolator Switch

Parametr produktu:

Snímkový proud A	Jmenovitý proud pojistky (A)	Režim pojistky
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

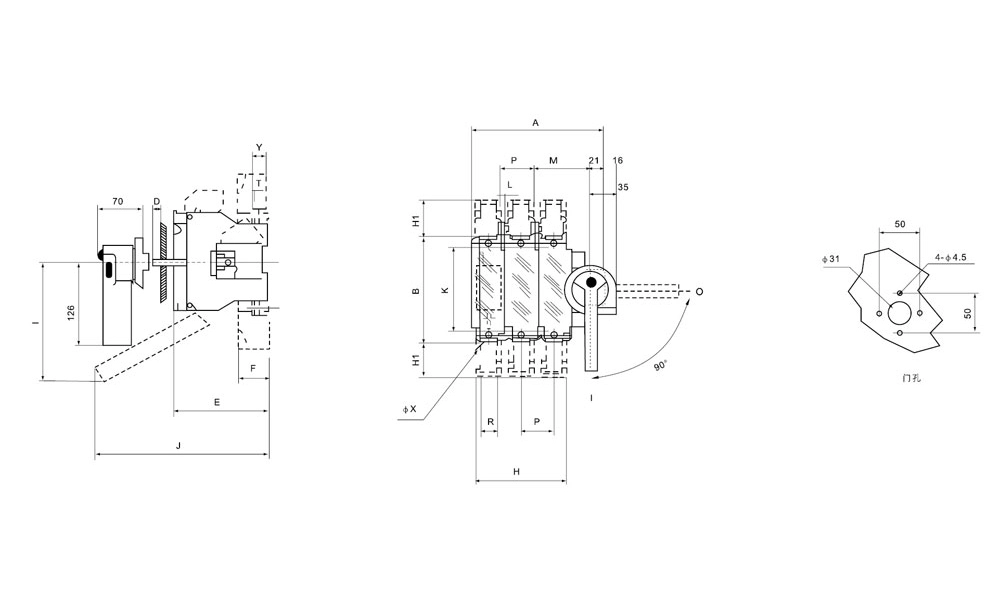

přední typ

Typ	Velikost pojistky	Velikost rámu a velikost instalace
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0-00C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	0-00C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	0:00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0:00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Typ	Velikost pojistky	Velikost rámu a velikost instalace
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

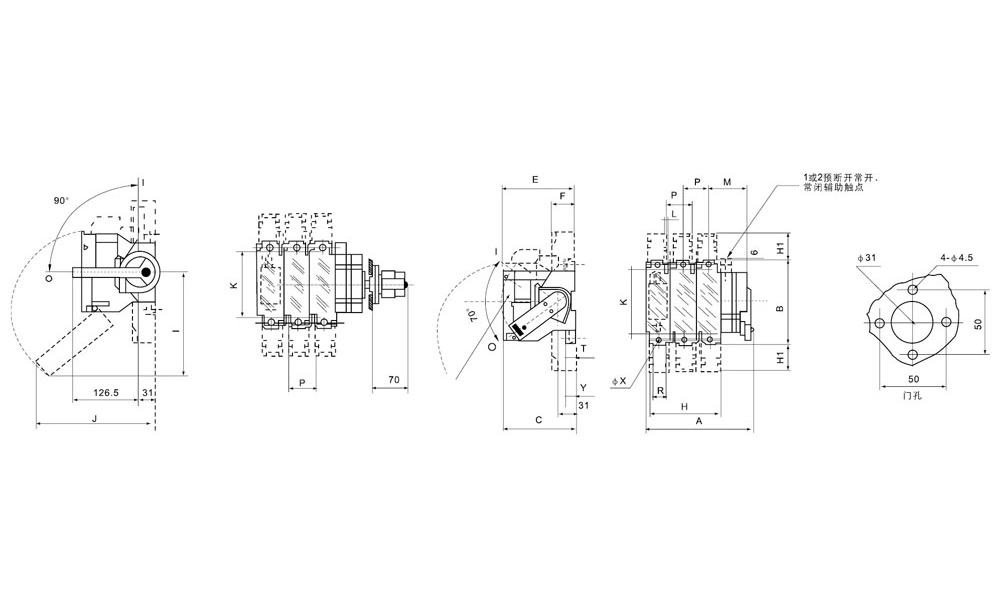

typ Aside

Typ	Velikost pojistky	Velikost rámu a velikost instalace
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0-00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0-00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0:00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0:00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

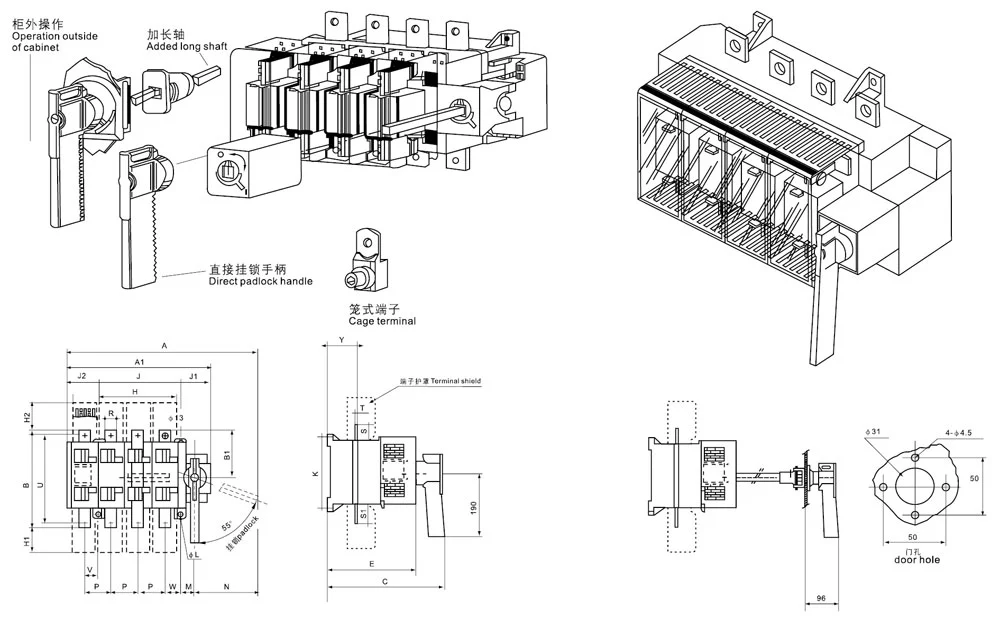

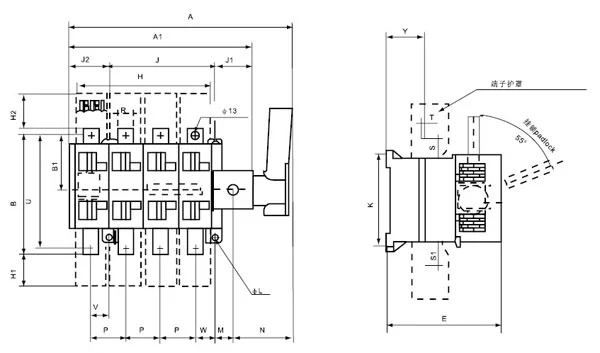

Typ	Velikost pojistky	Velikost rámu a velikost instalace
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

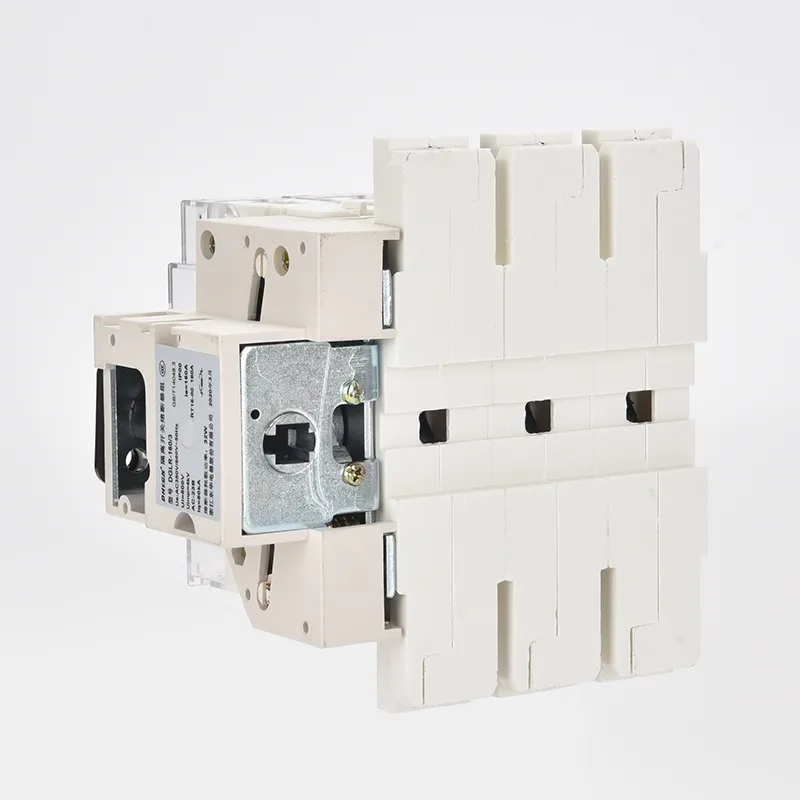

100a Triple Pole 3 Phase Fused Isolator Switch

Nejčastější dotazy k produktu:

Otázka: Jaký typ pojistek se používá v 100a trojpólovém třífázovém odpojovači s pojistkou?

Odpověď: Používají se pojistkové vložky s vysokou vypínací kapacitou (HBC), obvykle určené pro nízkonapěťové aplikace. Tyto pojistky jsou navrženy tak, aby rychle a spolehlivě přerušily poruchové proudy a zajistily ochranu následného zařízení.

Otázka: Jaké jsou hlavní materiály použité při konstrukci 100a trojpólového 3fázového odpojovače s pojistkou?

Odpověď: Pouzdro je obvykle vyrobeno z termoplastu nebo ocelového plechu zpomalujícího hoření, kontakty jsou měděné nebo postříbřené mědi pro lepší vodivost a těla pojistek jsou vyrobena z keramické nebo zesílené kompozitní izolace. Ovládací rukojeť je často kovová s ochranným plastovým krytem.

Otázka: Je 100a trojpólový 3fázový odpojovač s pojistkou vhodný pro venkovní instalaci?

Odpověď: Ano, ale musí být instalován v krytu s odpovídajícím stupněm krytí IP (například IP65 nebo vyšším), aby odolal prachu, vlhkosti a venkovním podmínkám.
