V rozvodech vysokého napětí je jistič pouze tak spolehlivý, jak spolehlivé jsou části, které se pohybují, uvolňují, zavírají, vypínají a resetují přesně v okamžiku, kdy je potřeba ochrana. TheProvozní mechanismus vakuového přerušovačehraje tu rozhodující roli. Převádí uloženou mechanickou nebo elektrickou energii na řízený pohyb, což vakuovému zhášedlu umožňuje rychle a konzistentně otevřít nebo zavřít okruh. Pro kupující, dodavatele, výrobce rozváděčů a údržbářské týmy není skutečným zájmem jen to, zda může produkt fungovat jednou. Jde o to, zda může přesně fungovat po letech provozu, za poruchových podmínek, uvnitř náročných elektrických skříní a v různých projektových prostředích.
Tento článek vysvětluje, jak mechanismus funguje, proč je důležitý, jaké bolestivé body řeší a jak vyhodnotit vhodné řešení pro praktické aplikace středního napětí. Zabývá se také výrobními a výběrovými faktory, na kterých záleží při spolupráci s dodavateli, jako jsou napřWenzhou Xifa Electrical Equipment Co., Ltd., společnost sloužící na trhu součástek jističů s produkty navrženými pro spolehlivost distribuce elektrické energie.
Shrnutí článku
A Provozní mechanismus vakuového přerušovačeje sekce řízení pohybu systému vakuového vypínače. Ukládá a uvolňuje energii, aby se kontakty zhášedla mohly otevřít nebo zavřít správnou rychlostí, silou a načasováním. Dobře navržený mechanismus pomáhá snižovat selhání spínání, zlepšuje odezvu ochrany, podporuje stabilní životnost a snižuje tlak na údržbu vysokonapěťových systémů. Výběr správného mechanismu vyžaduje pozornost na jmenovité napětí, požadavky na vypínání, způsob skladování energie, mechanickou odolnost, kompatibilitu instalace, konzistenci výroby a technickou podporu po prodeji.
Obsah
- Přehled blogu
- Proč je tento mechanismus tak důležitý?
- Jak funguje mechanismus uvnitř vakuového jističe?
- Jaké body bolesti kupujícího řeší?
- Které faktory by měli kupující před nákupem zkontrolovat?
- Jak se porovnávají různé typy mechanismů?
- Kde se běžně používá?
- Jak mohou týmy údržby prodloužit životnost?
- Proč záleží na schopnosti dodavatele?
- FAQ
- Závěr
Přehled blogu
- Definujte roli aProvozní mechanismus vakuového přerušovačev ochraně vysokého napětí.
- Vysvětlete základní pracovní proces od akumulace energie po operaci otevírání a zavírání.
- Propojte výkon produktu se skutečnými zájmy zákazníků, jako je bezpečnost, prostoje, životnost a kompatibilita.
- Poskytněte kontrolní seznam zaměřený na kupujícího pro technické hodnocení.
- Porovnejte běžné možnosti ovládacích mechanismů.
- Diskutujte o praktických aplikacích v distribučních sítích, továrnách, rozvodnách a projektech obnovitelné energie.
- Sdílejte body údržby, které pomáhají udržovat mechanismus stabilní v průběhu času.
- Odpovězte na běžné nákupní a technické otázky.
Proč je tento mechanismus tak důležitý?
Vakuové zhášedlo je zodpovědné za zhášení oblouku, ale nemůže tento úkol provádět samo. Kontakty uvnitř zhášedla se musí oddělit správnou rychlostí, správným zdvihem a pod stabilním mechanickým ovládáním. To je místoProvozní mechanismus vakuového přerušovačese stává zásadní.
V reálných projektech není mnoho elektrických poruch zpočátku dramatických. Začínají jako zpožděné vypínání, nestabilní zavírání, nekonzistentní kontaktní tlak, opotřebovaná táhla, slabé natahování pružiny nebo špatná koordinace s ochrannými signály. Pokud jsou tyto problémy ignorovány, může to mít za následek přehřívání, opakované obtěžující výlety, poškození skříně, zastavení výroby nebo bezpečnostní rizika pro obsluhu.
Spolehlivý mechanismus pomáhá vypínači rychle reagovat, když ochranná relé detekují zkraty, přetížení nebo abnormální provozní podmínky. Podporuje také pravidelné spínání, když je třeba obvody napájet, izolovat nebo udržovat. Stručně řečeno, je to část, která mění logiku ochrany na fyzickou akci.
Jak funguje mechanismus uvnitř vakuového jističe?
Princip práce je jednoduchý, ale provedení musí být přesné. AProvozní mechanismus vakuového přerušovačenormálně ukládá energii prostřednictvím pružiny, motoru, ruční nabíjecí rukojeti nebo související ovládací sestavy. Když jistič obdrží příkaz k sepnutí nebo vypnutí, uložená energie se uvolní prostřednictvím částí mechanického převodu. Tyto části pohánějí pohyblivý kontakt vakuového zhášedla.
Během zavírání mechanismus tlačí pohyblivý kontakt směrem k pevnému kontaktu a udržuje správný kontaktní tlak. Během otevírání odděluje kontakty dostatečně rychle, aby umožnilo vakuovému zhášedlu uhasit oblouk. Čím rychlejší a stabilnější je tento pohyb, tím lépe může jistič ovládat elektrické namáhání během spínání.
- Zásobník energie:Mechanismus ukládá energii před provozem, často prostřednictvím systému nabíjení pružin.
- Odezva na signál:Operaci spustí řídicí cívka, příkaz relé nebo ruční akce.
- Mechanické uvolnění:Nahromaděná energie se uvolňuje prostřednictvím spojek, hřídelí a částí převodovky.
- Kontaktní pohyb:Kontakty vakuového zhášedla se otevírají nebo zavírají podle požadované akce.
- Držení pozice:Mechanismus udržuje jistič stabilní v otevřené nebo zavřené poloze.
To je důvod, proč musí být mechanismus vyroben s velkou pozorností na rozměrovou přesnost, sílu pružiny, pevnost materiálu, vyrovnání sestavy a konzistenci testování.
Jaké body bolesti kupujícího řeší?
Kupující zřídka kupují aProvozní mechanismus vakuového přerušovačejen proto, že potřebují další součást. Kupují to, protože slabý mechanismus může způsobit drahé problémy. Pro výrobce rozváděčů může špatná kompatibilita zpozdit výrobu. Pro dodavatele elektřiny může nestabilní provoz způsobit potíže při uvádění do provozu. V továrnách může neočekávaná porucha jističe zastavit výrobní linky. U veřejných služeb může nespolehlivé přepínání ovlivnit širší bezpečnost distribuce.
| Bod bolesti zákazníka | Jak mechanismus pomáhá |
|---|---|
| Nestabilní zavírání jističe | Poskytuje kontrolovanou sílu a stabilní pohyb kontaktu. |
| Zpožděná reakce na cestu | Rychle uvolňuje uloženou energii po ochranném signálu. |
| Vysoká frekvence údržby | Zlepšuje mechanickou odolnost, pokud je správně navržen a testován. |
| Nesoulad instalace skříně | Lze vybrat nebo přizpůsobit podle struktury jističe a rozváděče. |
| Riziko výpadku projektu | Podporuje spolehlivý provoz v rozvodech energie a průmyslových systémech. |
Nejlepší mechanismus není jen ten nejsilnější. Je to ten, který odpovídá konstrukci jističe, provoznímu napětí, spínacímu výkonu, instalačnímu prostoru a požadavkům na ovládání. Tato praktická shoda pomáhá zákazníkům vyhnout se skrytým nákladům po instalaci.
Které faktory by měli kupující před nákupem zkontrolovat?
Před výběrem aProvozní mechanismus vakuového přerušovače, kupující by se měli dívat za název produktu. Dva mechanismy se mohou zdát podobné, ale jejich skutečný výkon se může značně lišit ve výdrži, provozní rychlosti, struktuře instalace a dlouhodobé stabilitě.
Praktický proces výběru by měl zahrnovat následující body:
- Jmenovité napětí a typ jističe:Ověřte, zda mechanismus odpovídá zamýšlenému modelu VCB a systémovému napětí.
- Operační metoda:Zkontrolujte, zda projekt vyžaduje ruční, pružinový, motorický nebo kombinovaný provoz.
- Mechanická životnost:Zeptejte se na testované provozní cykly a dlouhodobou výdrž.
- Doba skladování energie:U systémů s pružinovým nabíjením je důležité stabilní a účinné skladování energie pro opakovaný provoz.
- Spolehlivost výletu a uzavření:Mechanismus by měl konzistentně reagovat na řídicí signály.
- Montážní rozměry:Potvrďte montážní otvory, polohu spojení, konstrukci hřídele a prostor skříně.
- Podmínky prostředí:Zvažte vlhkost, prach, teplotu, nadmořskou výšku a průmyslové znečištění.
- Záznamy z testování:Spolehliví dodavatelé by měli poskytovat kontrolu, rutinní testování a technickou podporu.
Tyto kontroly jsou zvláště důležité pro nákupčí OEM a montážní závody rozváděčů, protože malý nesoulad může způsobit opakované montážní úpravy nebo stížnosti na servis.
Jak se porovnávají různé typy mechanismů?
Různé projekty mohou vyžadovat různé provozní návrhy. Níže uvedená tabulka poskytuje jednoduché srovnání pro kupující, kteří hodnotí běžné možnosti.
| Typ mechanismu | Hlavní výhoda | Vhodné použití |
|---|---|---|

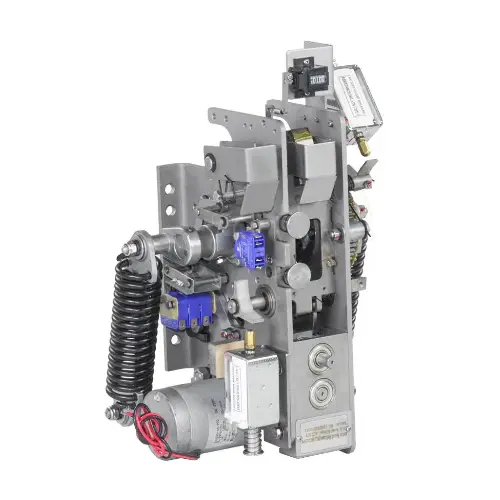

| Ovládací mechanismus pružinového náboje | Stabilní uvolnění akumulované energie pro rychlé otevírání a zavírání. | Vysokonapěťové VCB vyžadující spolehlivý opakovaný provoz. |

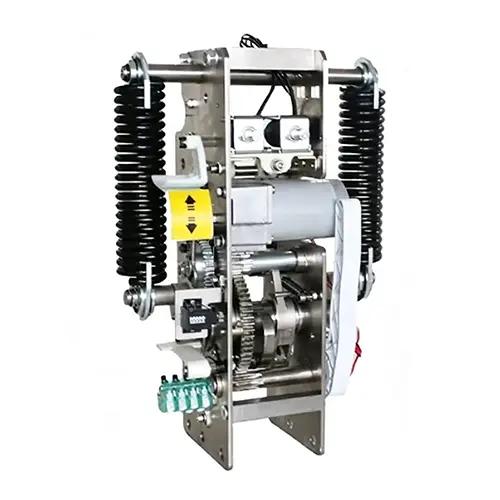

| Mechanismus ovládání motoru | Podporuje dálkové nebo automatické nabíjení a provoz. | Rozvodny, rozvodné skříně a automatizované systémy. |
| Manuální ovládací mechanismus | Jednoduchá struktura a pohodlné místní ovládání. | Základní přepínací aplikace a nákladově citlivé projekty. |
| Přizpůsobený mechanismus | Vhodnější pro speciální uspořádání skříní nebo provedení jističů. | Projekty výroby a výměny rozváděčů OEM. |
Pro mnoho vysokonapěťových aplikací je široce preferován design pružinového náboje, protože umožňuje akumulaci energie před přepnutím. Když dojde k poruše, jistič nemusí čekat na pomalý ruční pohyb. Může okamžitě uvolnit energii, což zvyšuje spolehlivost ochrany.
Kde se běžně používá?
TheProvozní mechanismus vakuového přerušovačese používá všude tam, kde vysokonapěťové obvody vyžadují spolehlivé spínání a ochranu. Běžně se integruje do vakuových vypínačů, rozváděčových panelů, kompaktních rozvoden, průmyslových rozvoden, inženýrských sítí, komerčních budov a stanic obnovitelné energie.
V továrnách pomáhá chránit motory, transformátory a výrobní linky před elektrickými poruchami. V městských distribučních sítích podporuje stabilní dodávku energie do obytných a komerčních oblastí. V projektech solárních a větrných elektráren pomáhá izolovat a chránit sběrné obvody vysokého napětí. V těžebních, infrastrukturních a dopravních systémech přispívá k bezpečnějšímu elektrickému ovládání v náročných podmínkách.
Protože se tato prostředí velmi liší, kupující by neměli s mechanismem zacházet jako s univerzálním příslušenstvím. Stejný produkt musí být porovnán se skutečnými podmínkami projektu. Mechanismus používaný v čisté vnitřní rozvodně může čelit jinému namáhání ve srovnání s mechanismem používaným v prašném průmyslovém závodě nebo v pobřežních projektech s vysokou vlhkostí.
Jak mohou týmy údržby prodloužit životnost?
Dokonce i vysoce kvalitníProvozní mechanismus vakuového přerušovačepotřebuje řádnou kontrolu. Týmy údržby by se měly zaměřit na viditelné opotřebení, abnormální hluk, uvolněné upevňovací prvky, stav pružin, mazací body, funkci pomocného spínače a výkon při zavírání. Pravidelné provozní testování je také užitečné, protože jistič, který zůstane delší dobu nečinný, může i nadále vyžadovat okamžité spuštění během poruchy.
- Zkontrolujte, zda se mechanismus hladce nabíjí a uvolňuje bez zpoždění.
- Zkontrolujte spoje, hřídele a upevňovací prvky, zda nejsou uvolněné nebo deformované.
- Udržujte mechanismus v čistotě a zabraňte hromadění prachu uvnitř skříně.
- Ujistěte se, že indikátory otevření a zavření odpovídají skutečné poloze jističe.
- Otestujte řídicí obvody, cívky a pomocné kontakty podle plánů údržby.
- Opotřebené díly vyměňte dříve, než ovlivní spolehlivost spínání.
Preventivní údržba je levnější než nouzová oprava. Když dojde k poruše mechanismu během poruchy, poškození může přesáhnout samotný jistič. Může ovlivnit kabely, transformátory, rozváděče a připojená zařízení.
Proč záleží na schopnosti dodavatele?
Spolehlivý dodavatel dělá víc, než jen dodává díly. Pro produkt jako jeProvozní mechanismus vakuového přerušovačeZkušenosti dodavatele ovlivňují přesnost návrhu, výběr materiálu, řízení výroby, kvalitu testování a technickou komunikaci. To je důležité zejména pro kupující, kteří potřebují hromadný nákup, náhradní párování nebo podporu OEM.
Wenzhou Xifa Electrical Equipment Co., Ltd.poskytuje zákazníkům v oblasti elektrotechnických zařízení produkty související s vakuovými vypínači a komponenty pro rozvody vysokého napětí. Kupujícím může spolupráce se schopným výrobcem pomoci snížit nejistotu při výběru produktu, potvrzování instalace a dlouhodobém používání.
Při hodnocení dodavatele by kupující měli požádat o technické výkresy, kompatibilitu modelu, jmenovité parametry, zkušební postupy, podrobnosti o balení a dodací kapacitu. Jasná odpověď před objednávkou je mnohem lepší než řešení problémů s instalací poté, co se produkt dostane na místo projektu.
FAQ
Co je provozní mechanismus vakuového přerušovače?
Je to mechanický řídicí systém, který řídí otevírací a zavírací pohyb vakuového zhášedla uvnitř vakuového vypínače. Ukládá a uvolňuje energii, takže se kontakty mohou pohybovat rychle a spolehlivě.
Proč je mechanismus důležitý pro ochranu vysokého napětí?
Zajišťuje, že jistič může reagovat na poruchové signály správnou rychlostí a silou. Bez spolehlivého mechanismu nemusí i dobrý vakuový zhášedlo správně fungovat.
Může se jeden mechanismus vejít do každého vakuového vypínače?
Ne. Kupující musí před nákupem potvrdit jmenovité napětí, model jističe, instalační rozměry, strukturu propojení, způsob ovládání a provozní požadavky.
Co způsobuje poruchu ovládacího mechanismu?
Mezi běžné příčiny patří opotřebené spoje, slabé pružiny, špatné mazání, znečištění prachem, problémy s cívkou, uvolněné upevňovací prvky, nesprávná instalace a dlouhodobý nedostatek kontrol.
Je motorový ovládací mechanismus lepší než manuální?
Záleží na projektu. Motorový provoz je lepší pro vzdálené nebo automatizované systémy, zatímco ruční ovládání může být vhodné pro jednodušší aplikace s potřebami místního ovládání.
Jak by si měli kupující vybrat spolehlivého dodavatele?
Kupující by si měli před odesláním ověřit zkušenosti s výrobou, technickou podporu, testovací schopnosti, kompatibilitu modelu, možnosti přizpůsobení a zda může dodavatel poskytnout jasnou dokumentaci.
Závěr
TheProvozní mechanismus vakuového přerušovačenemusí být nejviditelnější částí vysokonapěťového jističe, ale je jednou z nejrozhodnějších. Ovládá fyzickou činnost, která umožňuje vakuovému zhášedlu chránit obvody, snižovat dopad poruch a podporovat stabilní distribuci energie. Pro kupující znamená výběr správného mechanismu méně poruch spínání, hladší instalaci, delší životnost a větší důvěru v každodenní provoz.
