Jak prstencový typ transformátoru proudu CT s nulovou sérií zlepšuje ochranu proti zemnímu spojení

Shrnutí článku: A Typ prstencového transformátoru proudu CT s nulovou posloupnostíje důležitým snímacím prvkem pro detekci zemních poruch, svodových proudů a izolačních abnormalit v elektrických systémech. Díky toroidnímu jádru obklopujícímu vodiče může detekovat reziduální proud produkovaný, když vektorový součet fázových proudů již není nulový. Tento článek vysvětluje jeho princip fungování, konstrukci, technické vlastnosti, aplikace, úvahy při výběru a proč je pro moderní systémy ochrany napájení důležitá spolehlivá kvalita výroby.

Obsah

1. Co je typ prstence transformátoru proudu CT s nulovou sekvencí?
2. Jak funguje CT s nulovou sekvencí typu donut?
3. Jaké jsou klíčové konstrukční vlastnosti?
4. Jaké technické specifikace by měli kupující zvážit?
5. Kde se běžně používá CT s nulovou sekvencí?
6. Jak byste měli vybrat správnou nulovou sekvenci CT?
7. Jaké jsou hlavní výhody?
8. Často kladené otázky o transformátoru proudu s nulovou posloupností CT typu prstenec
9. Závěr

Co je typ prstence transformátoru proudu CT s nulovou sekvencí?

Pro elektrotechniky a odborníky v oblasti distribuce energie je přesná detekce zbytkového proudu nezbytná pro identifikaci závad dříve, než se rozvinou v poškození zařízení, nebezpečí požáru nebo neočekávané přerušení napájení. ATyp prstencového transformátoru proudu CT s nulovou posloupnostíje speciálně navržen pro tento účel.

Na rozdíl od konvenčního proudového transformátoru, který primárně měří proud protékající jednotlivým vodičem, CT s nulovou složkou monitoruje kombinovaný magnetický efekt více vodičů procházejících jeho toroidním jádrem. Za normálních třífázových podmínek je vektorový součet fázových proudů přibližně nulový. Když dojde k úniku nebo zemnímu spojení, vznikne nerovnováha, která vytvoří měřitelný proud s nulovou složkou.

Podle informací o produktu poskytnutýchXiFa, jeho CT s nulovou složkou využívá toroidní jádro a sekundární vinutí a je navrženo pro aplikace včetně ochrany proti zemnímu spojení, detekce svodového proudu, monitorování izolace a ochrany relé. Produkt je vhodný pro 50 Hz napájecí systémy a různé konfigurace neutrálního bodu.

Pro kupující, kteří hledají typ prstencového transformátoru proudu CT s nulovou sekvencí, je před výběrem modelu důležité porozumět jak elektrickému principu, tak fyzické konstrukci.

Jak funguje CT s nulovou sekvencí typu donut?

Princip činnosti je založen na magnetické rovnováze vodičů procházejících aperturou CT. Ve zdravém třífázovém obvodu se proudy normálně vzájemně vyrovnávají, takže výsledný magnetický tok uvnitř toroidního jádra zůstává velmi malý.

Když dojde k poruše izolace nebo zemnímu svodu, část proudu se dostane nezamýšlenou cestou k zemi. Současná rovnováha je tedy narušena. Výsledný zbytkový magnetický tok indukuje sekundární signál, který lze přenést do ochranného relé, monitorovacího přístroje nebo jiného ovládacího zařízení.

Zjednodušený proces detekce lze chápat takto:

1. Fázové vodiče procházejí toroidním jádrem CT.
2. CT nepřetržitě snímá kombinované magnetické pole.
3. Proudová nerovnováha vytváří proud s nulovou složkou.
4. Sekundární vinutí generuje odpovídající elektrický signál.
5. Ochranný systém vyhodnocuje signál.
6. Pokud je překročena nastavená prahová hodnota ochrany, může relé spustit alarm nebo přerušení obvodu.

Toto uspořádání poskytuje praktickou metodu pro detekci relativně malých zbytkových proudů bez nutnosti použití konvenčního CT na každém jednotlivém vodiči.

Jaké jsou klíčové konstrukční vlastnosti?

Výkon prstencového CT s nulovou sekvencí silně závisí na jeho magnetickém jádru, vinutí, izolačním systému, krytu a přesnosti výroby. XiFa uvádí, že její produkt používábezkyslíkatý měděný smaltovaný drátpro navíjení a vysoce permeabilní křemíkové ocelové plechy pro magnetické jádro. Tyto materiály jsou určeny k podpoře elektrické vodivosti, mechanické pevnosti a citlivosti na malé proudy s nulovou složkou.

Toroidní magnetické jádro

Kruhové jádro vytváří uzavřenou magnetickou dráhu kolem vodičů. Vysoká magnetická permeabilita pomáhá CT účinně reagovat na relativně malé zbytkové proudy.

Sekundární vinutí

Sekundární vinutí převádí detekovaný magnetický tok na použitelný elektrický signál pro ochranu a monitorovací zařízení. Kvalita vinutí přímo ovlivňuje konzistenci signálu a dlouhodobou spolehlivost.

Izolace a zapouzdření

Struktura produktu může obsahovat pouzdro z epoxidové pryskyřice nebo silikonové pryže. Taková ochrana pomáhá zlepšit odolnost proti vlhkosti a znečištění životního prostředí, což je zvláště důležité v prostředí elektrických rozvodů.

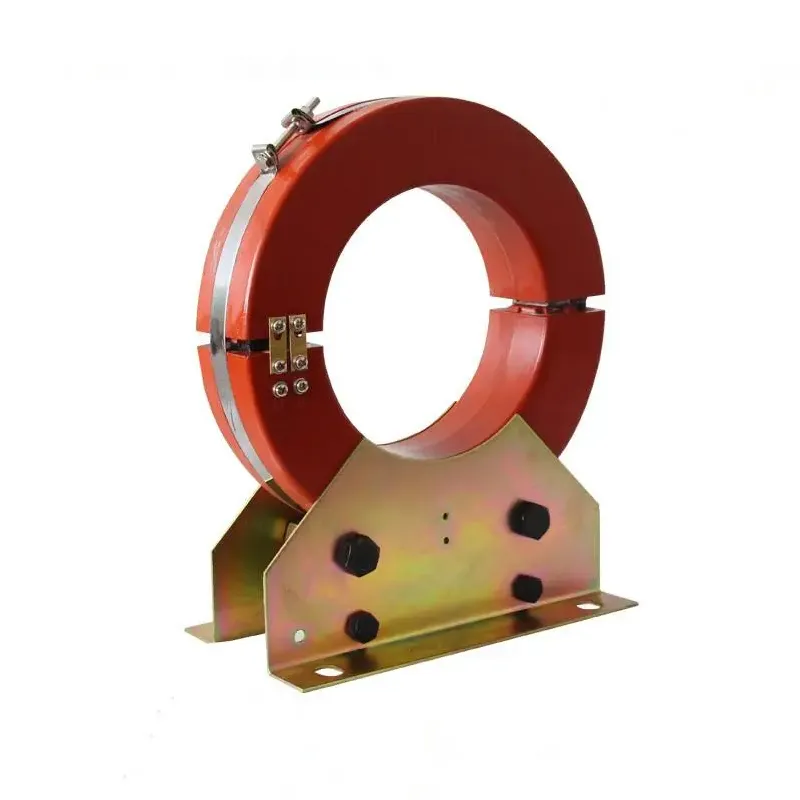

Možnosti Solid-Core a Split-Core

Požadavky na instalaci se mohou lišit. Konstrukce s pevným jádrem obecně vyžadují, aby kabely procházely CT před připojením, zatímco konfigurace s děleným jádrem mohou být užitečné pro projekty modernizace, kde je odpojení stávajících vodičů nežádoucí.

Jaké technické specifikace by měli kupující zvážit?

Výběr CT by nikdy neměl záviset pouze na fyzickém průměru. Elektrická kompatibilita, požadavky na relé, uspořádání vodičů a podmínky instalace by měly být hodnoceny společně.

Ve specifikacích zveřejněných výrobcem je uvedeno několik modelů LXK, včetně verzí Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 a Φ240 s různými kombinacemi relé, připojení, hodnoty stupnice a primárního proudu. Kupující by si měli před zadáním objednávky potvrdit přesnou konfiguraci u výrobce.

Kde se běžně používá CT s nulovou sekvencí?

Díky schopnosti detekovat zbytkový proud je tento typ CT užitečný v celé řadě aplikací elektrické ochrany. Může být integrován do ochranných systémů, kde je důležitá včasná detekce úniku nebo zemního spojení.

• Zemní ochrana:Detekuje zbytkový proud spojený s poruchami na zemi.
• Monitorování svodového proudu:Pomáhá identifikovat abnormální proudové cesty.
• Monitorování izolace:Podporuje identifikaci zhoršujících se izolačních podmínek.
• Systémy rozvodu energie:Poskytuje informace o zbytkovém proudu pro ochranná relé.
• Inteligentní sítě:Lze integrovat do inteligentních monitorovacích a ochranných systémů.
• Průmyslové vybavení:Pomáhá monitorovat elektrická zařízení, kde je vyžadována nepřetržitá detekce závad.
• Budování elektrických sítí:Podporuje elektrickou bezpečnost a ochranu distribuce.
• Systémy železniční dopravy:Lze začlenit do specializovaných elektrických monitorovacích systémů.

XiFa konkrétně identifikuje inteligentní sítě, železniční dopravu, elektrické systémy budov a monitorování průmyslových zařízení mezi aplikační oblasti svých produktů CT s nulovou sekvencí.

Jak byste měli vybrat správnou nulovou sekvenci CT?

Pro nákupní týmy výběr správného modelu zahrnuje více než jen výběr největšího dostupného jádra. Systematické hodnocení může snížit problémy s kompatibilitou a zlepšit efektivitu instalace.

1. Zkontrolujte uspořádání kabelů.Potvrďte počet a uspořádání vodičů, které projdou otvorem CT.
2. Změřte požadovanou clonu.Ujistěte se, že vnitřní průměr poskytuje dostatečnou vůli pro stávající kabely.
3. Potvrďte ochranné relé.Výstup CT a charakteristiky relé musí být kompatibilní.
4. Zkontrolujte elektrický systém.Zkontrolujte frekvenci, konfiguraci neutrálu, způsob uzemnění a další systémové požadavky.
5. Vyhodnoťte prostředí instalace.Vlhkost, znečištění, teplota a dostupný prostor pro instalaci mohou ovlivnit vhodnou konstrukci.
6. Zvažte požadavky na modernizaci.Konstrukce s děleným jádrem může poskytnout větší pohodlí, když stávající kabely nelze snadno odpojit.
7. Zkontrolujte kvalitu výrobce.Před hromadným nákupem je třeba zvážit materiál jádra, materiály vinutí, izolaci, zkušební postupy a konzistenci výroby.

U mezinárodních kupujících, kteří získávají zdroje od čínského výrobce nebo dodavatele, je třeba před nákupem získat technickou dokumentaci a potvrzení modelu. To je zvláště důležité, když bude CT integrován do většího ochranného systému.

Jaké jsou hlavní výhody?

Správně vybraný CT s nulovou sekvencí prstencového typu může poskytnout několik praktických výhod pro elektrické ochranné systémy:

• Vysoká citlivost:Vhodné magnetické jádro může pomoci detekovat malé zbytkové proudy.
• Kompaktní konstrukce:Toroidní konfigurace se může efektivně přizpůsobit stávajícím vodičům.
• Nerušivé snímání:Detekce proudu je dosažena bez umístění primárního vinutí do série s obvodem.
• Integrace ochrany:Sekundární signály lze připojit k ochranným relé a monitorovacím zařízením.
• Flexibilní instalace:Dostupné možnosti konstrukce se mohou přizpůsobit různým scénářům instalace.
• Široký rozsah použití:Vhodné pro průmyslová, obchodní, infrastrukturní a energetická distribuční prostředí.

Design produktu XiFa kombinuje toroidní jádro se sekundárním vinutím a ochranným pouzdrem, zatímco uvedený výběr materiálu klade důraz na vodivost, mechanickou pevnost a magnetickou citlivost.

Často kladené otázky o transformátoru proudu s nulovou posloupností CT typu prstenec

K čemu se používá prstencový typ transformátoru proudu CT s nulovou sekvencí?

Primárně se používá k detekci nulové sekvence nebo zbytkového proudu způsobeného zemními poruchami, svodovými proudy a problémy s izolací. Výsledný signál může být přiveden do ochranných relé nebo monitorovacího zařízení.

Jak koblihový typ CT detekuje zemní spojení?

Vodiče procházejí toroidním jádrem. Za vyvážených podmínek se jejich magnetické účinky do značné míry ruší. Zemní spojení vytváří nerovnováhu a vytváří zbytkový magnetický tok, který CT převádí na sekundární elektrický signál.

Jaké velikosti jádra jsou k dispozici?

V odkazovaných informacích o produktu XiFa jsou uvedeny modely LXK s konfiguracemi Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 a Φ240. Přesné specifikace by měly být ověřeny podle zvoleného modelu a aplikace ochrany.

Lze CT s nulovou sekvencí použít pro projekty modernizace?

Ano. Struktury s pevným a děleným jádrem splňují různé požadavky na instalaci. Provedení s děleným jádrem může být výhodné tam, kde nelze během instalace odpojit stávající kabely.

Co mám poskytnout při žádosti o cenovou nabídku?

Nákupní týmy by měly v ideálním případě poskytnout požadovaný otvor jádra, frekvenci systému, uspořádání vodičů, model relé, způsob připojení, požadavky na primární proud, prostředí instalace a množství. Poskytnutí těchto podrobností pomůže čínskému výrobci nebo dodavateli efektivněji doporučit kompatibilní konfiguraci.

Závěr

A Typ prstencového transformátoru proudu CT s nulovou posloupnostíposkytuje cílený a praktický přístup k detekci zbytkového proudu, díky čemuž je cenný pro ochranu proti zemnímu spojení, monitorování úniku, kontrolu izolace a inteligentní elektrickou ochranu. Jeho toroidní jádro, sekundární vinutí, izolační struktura a instalační konfigurace ovlivňují výkon systému. Publikované informace o produktu XiFa zdůrazňují vysoce propustnou křemíkovou ocel, bezkyslíkatý měděný smaltovaný drát, více velikostí jádra LXK a kompatibilitu s napájecími systémy 50 Hz.

Pokud sháníte spolehlivéTyp prstencového transformátoru proudu CT s nulovou posloupnostípro nový projekt distribuce energie, ochranný systém nebo aplikaci dodatečného vybavení,kontaktujte násna XiFa, abychom probrali vaše technické požadavky, výběr modelu a cenovou nabídku. Poskytnutí parametrů vašeho systému předem může pomoci urychlit párování produktů a nákup.
