Výběr anVzduchový jistič ACBnejde pouze o shodu aktuálních hodnocení. Pro inženýry, výrobce panelů, vlastníky továren, projektové dodavatele a nákupní týmy je skutečnou výzvou vybrat jistič, který dokáže ochránit zařízení, zkrátit prostoje, přizpůsobit se návrhu rozváděče, podporovat budoucí rozšiřování zátěže a zůstat spolehlivý i po letech provozu. Tento článek vysvětluje, jak vzduchový jistič ACB funguje, kde se běžně používá, na kterých specifikacích nejvíce záleží a jak se kupující mohou vyhnout nákladným chybám při výběru. Zavádí také praktické úvahy o nákupu pro práci sWenzhou Xifa Electrical Equipment Co., Ltd.při získávání řešení ACB pro průmyslové a komerční energetické systémy.
Obsah
V nízkonapěťovém distribučním systému je hlavní jistič často považován za jednu položku na seznamu zakázek. To je riskantní pohled na věc. Vzduchový jistič ACB je obvykle instalován na kritickém místě systému, jako je vstupní panel, hlavní rozvodná skříň, výstupní panel generátoru, sekundární strana transformátoru nebo velký napájecí obvod. Jakmile se nepodaří správně vypnout, výsledkem nemusí být malá elektrická závada. Může se stát zastavením výroby, poškozením zařízení, rizikem požáru nebo nákladnou nouzovou údržbou.
Mnoho kupujících hledá ACB pouze podle aktuálního hodnocení, jako je 630A, 1000A, 1600A, 2000A nebo 3200A. Na aktuálním hodnocení samozřejmě záleží, ale není to celý příběh. Jistič musí také odpovídat úrovni zkratu v místě instalace, požadavkům na ochranu zátěže, konstrukci rozváděče, provoznímu prostředí a plánu údržby zařízení.
Dobrý vzduchový jistič ACB poskytuje elektrickému systému kontrolovaný způsob odpojení abnormálního proudu. Chrání kabely, přípojnice, transformátory, generátory, motory a navazující zařízení. A co je důležitější, dává týmům údržby jistotu. Když je systém postaven na jističi se stabilním mechanickým působením, přesným vypínáním a jasným nastavením ochrany, je správa celé distribuční místnosti snazší.
Skutečná otázka nákupu není jen "Kolik stojí jistič?" Lepší otázka zní: "Bude tento jistič stále správně chránit můj systém, když dojde k poruše v nejhorší možnou dobu?"

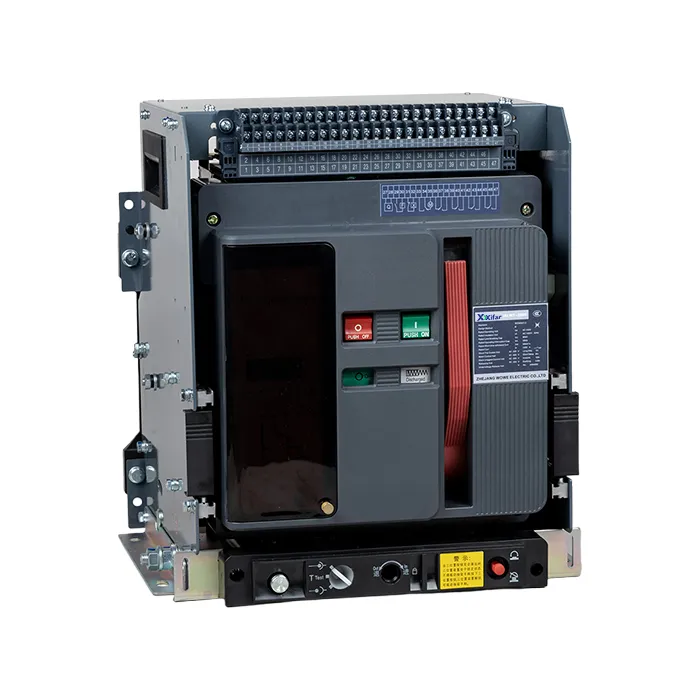

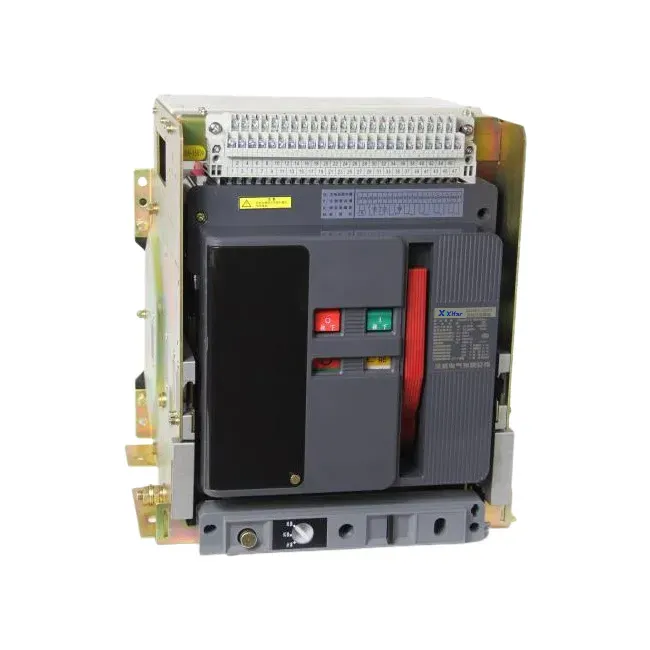

Vzduchový jistič ACB je nízkonapěťové spínací a ochranné zařízení, které používá vzduch jako médium pro zhášení oblouku. Když se kontakty během přerušení poruchy oddělí, vytvoří se elektrický oblouk. Jistič vede a ochlazuje oblouk přes zhášecí komory, dokud není proud bezpečně přerušen. Díky této konstrukci jsou ACB vhodné pro vysokoproudé nízkonapěťové aplikace, kde je důležitá spolehlivost, udržovatelnost a nastavitelná ochrana.
Při praktickém použití může vzduchový jistič ACB plnit několik důležitých funkcí. Může ručně nebo elektricky zapínat a vypínat okruh. Může se automaticky vypnout při přetížení, zkratu, podpětí nebo zemním spojení v závislosti na konfiguraci spouště. V mnoha moderních elektrických systémech podporují inteligentní spouštěcí jednotky také měření, komunikaci, záznamy poruch a nastavitelné ochranné křivky.
Ve srovnání s menšími jističi je ACB často vybírán pro hlavní úroveň distribuce energie, protože dokáže zvládnout vyšší rámcové proudy a silnější požadavky na přerušení poruch. Je také snazší kontrolovat a udržovat ve velkých elektrických skříních, zejména při použití výsuvného provedení. Pro zařízení, která si nemohou dovolit dlouhé odstávky, není tato udržovatelnost malou výhodou.
Kupující zřídka mají potíže, protože nemohou najít vzduchový jistič ACB. Bojují, protože příliš mnoho modelů vypadá na papíře podobně. Nízká cena může na první pohled vypadat lákavě, ale nesprávná volba může vést k nesouladu, zpoždění instalace, přehřívání, nepříjemnému vypínání, špatné selektivitě nebo obtížné poprodejní podpoře.
Pro výrobce panelů je rozměrová kompatibilita často hlavním problémem. Jistič, který neodpovídá konstrukci skříně, může ovlivnit uspořádání přípojnic, otevírání dveří, polohu ovládací rukojeti a prostor pro údržbu. Pro tovární uživatele je obvykle největší starostí stabilní provoz. Potřebují jistič, který se vypne, když má, zůstane zavřený, když je systém v pořádku, a může být servisován bez zbytečných prostojů.
Pro dodavatele je důležitá také rychlost dodání a dokumentace. Projekt může před odesláním vyžadovat fotografie produktu, výkresy, schémata zapojení, zprávy o zkouškách, certifikáty, podrobnosti na typovém štítku a informace o balení. Pokud dodavatel nemůže jasně odpovědět, může utrpět harmonogram projektu.
| Zájem kupujícího | Proč na tom záleží | Co si ověřit před objednávkou |
|---|---|---|
| Současný nesoulad hodnocení | Poddimenzovaný jistič se může příliš často přehřívat nebo vypínat, zatímco naddimenzovaný jistič může snížit přesnost ochrany. | Jmenovitý proud, velikost rámu, typ zatížení, přídavek na budoucí rozšíření. |
| Nedostatečná vypínací schopnost | Jistič nemusí bezpečně přerušit vysoký poruchový proud v místě instalace. | Icu, Ics, výpočet zkratu v místě, kapacita transformátoru. |
| Špatná struktura instalace | Jistič nemusí pasovat do rozváděče nebo může být nepohodlný na údržbu. | Pevný typ nebo typ výsuvu, rozměry, výřez panelu, připojení přípojnic. |
| Nepřesné nastavení ochrany | Špatná koordinace může způsobit zbytečné odstávky nebo selhání izolace správné zóny poruchy. | Typ vypínací jednotky, nastavení dlouhého zpoždění, krátkodobého zpoždění, okamžitého a zemního spojení. |
| Slabá technická podpora | Kupující se mohou potýkat se zpožděním během instalace, testování nebo uvádění do provozu. | Rychlost odezvy dodavatele, výkresy, manuály, podpora elektroinstalace, poprodejní servis. |
Profesionální výběr vzduchového jističe ACB začíná elektrickým systémem, nikoli katalogovou stránkou. Před potvrzením modelu by kupující měli shromáždit základní informace o projektu, včetně jmenovitého napětí, jmenovitého proudu, frekvence, počtu pólů, úrovně zkratu, typu skříně, provozní metody, požadavků na ochranu a komunikačních potřeb.
Jmenovitý proud je obvykle prvním parametrem, který kupující zmíní. Jmenovitá provozní zkratová vypínací schopnost je však stejně důležitá. Jistič s vysokou maximální vypínací schopností, ale nižší provozní vypínací schopností nemusí být nejlepší volbou pro náročné průmyslové systémy. U kritických zátěží by kupující měli věnovat pozornost hodnotám Icu i Ics.
Zvláštní pozornost si zaslouží výletní jednotka. Pro jednoduchý distribuční panel může stačit základní ochranná jednotka, zatímco moderní továrna, datové centrum, komerční budova nebo projekt obnovitelné energie mohou vyžadovat pokročilejší ochranné a monitorovací funkce. Nastavitelná nastavení mohou pomoci zlepšit selektivitu mezi upstream a downstream zařízeními.
Praktický tip pro nákupní týmy: při žádosti o cenovou nabídku zašlete dodavateli výkres panelu, napětí systému, jmenovitý proud, číslo pólu, požadovanou vypínací schopnost, typ instalace a seznam příslušenství. To omezuje komunikaci tam a zpět a zabraňuje chybám modelu.
Kupující často porovnávají ACB s MCCB a VCB. Rozdíl není v tom, který z nich je obecně lepší. Závisí na úrovni napětí, proudovém rozsahu, poloze instalace, požadavcích na ochranu, očekávané údržbě a rozpočtu.
Jistič s lisovaným pouzdrem se široce používá pro napájecí obvody s nižším proudem, panely strojů a kompaktní distribuční aplikace. Je ekonomický, kompaktní a snadno se instaluje. Když se však proud systému zvýší a požadavky na ochranu se stanou pokročilejšími, stane se vhodnější vzduchový jistič ACB.
Vakuový jistič se obvykle používá ve vysokonapěťových systémech. Jeho zhášení oblouku probíhá uvnitř vakuového zhášedla, které se liší od konstrukce vzduchového oblouku ACB. Jednoduše řečeno, ACB jsou běžně vybírány pro nízkonapěťové hlavní rozvody, zatímco VCB jsou vybírány pro rozvody středního napětí.
| Typ jističe | Společná úroveň napětí | Typické použití | Hlavní výhoda |
|---|---|---|---|
| Vzduchový jistič ACB | Nízkonapěťový rozvod energie | Hlavní vstupní panel, velký podavač, výstup generátoru, sekundární strana transformátoru | Vysoká proudová kapacita, nastavitelná ochrana, pohodlná údržba, inteligentní možnosti |
| Lisovaný jistič MCCB | Distribuce nízkého napětí | Větevné okruhy, menší napáječe, strojní panely | Kompaktní velikost, ekonomické náklady, snadná instalace |
| Vakuový jistič VCB | Distribuce středního napětí | Rozvodny, rozváděče vysokého napětí, průmyslové energetické sítě | Silné zhášení oblouku ve vakuu, vhodné pro přerušení vysokého napětí |
Vzduchový jistič ACB se často používá všude tam, kde distribuce nízkého napětí vyžaduje silnou ochranu a spolehlivé spínání. Objevuje se v průmyslových závodech, komerčních budovách, datových centrech, rozvodnách elektřiny, nemocnicích, letištích, železničních dopravních zařízeních, úpravnách vody, těžebních projektech a systémech obnovitelné energie.
Ve výrobních závodech může ACB chránit hlavní vstupní linku dílny. V komerční budově může sloužit jako hlavní jistič v rozvaděči nízkého napětí. V datovém centru může pomoci chránit kritické napájecí cesty, kde jsou prostoje extrémně drahé. V obnovitelných zdrojích energie lze ACB použít v nízkonapěťových rozvodných skříních spojených s transformátory, měniči nebo pomocnými systémy.
Společný bod všech těchto aplikací je jednoduchý: systém potřebuje spolehlivé zařízení na pozici ochrany klíče. Když je elektrické zatížení velké, poruchový proud je vážný a provozní prostředí nemůže tolerovat opakované poruchy, stává se správně zvolený vzduchový jistič ACB nezbytnou investicí spíše než volitelnou součástí.
Spolehlivý dodavatel by měl dělat víc, než jen prodávat jistič. Dodavatel by měl rozumět pracovním podmínkám za objednávkou. Pro kupující, kteří nejsou specialisty na elektro, je to ještě důležitější. Jasná technická komunikace může zabránit špatnému výběru modelu před zahájením výroby.
Wenzhou Xifa Electrical Equipment Co., Ltd. dodává elektrické produkty pro aplikace distribuce energie, včetně řešení Air Circuit Breaker ACB pro nízkonapěťové systémy. Pro kupující není hodnota pouze v samotném produktu, ale také v doporučení modelu, výrobních kapacitách, možnostech přizpůsobení, továrním testování a komunikační podpoře před a po dodání.
Při hodnocení dodavatele by si kupující měli klást praktické otázky. Může dodavatel poskytnout technické výkresy? Mohou doporučit správný jmenovitý proud a vypínací schopnost na základě informací o projektu? Mohou podporovat struktury pevného typu a výsuvného typu? Mohou poskytnout příslušenství, jako jsou pohony motorů, vypínací spouště, podpěťové spouště, pomocné kontakty a inteligentní spouštěcí jednotky? Mohou rychle reagovat, když má instalační technik nějaké dotazy?
| Bod hodnocení dodavatele | Co by měl kupující hledat |
|---|---|
| Produktová řada | Více jmenovitých proudů, možnosti pólů, provozní režimy a konfigurace příslušenství. |
| Technická podpora | Jasná komunikace při výběru, výkresech, zapojení, instalaci a uvedení do provozu. |
| Kontrola kvality | Rutinní tovární inspekce, mechanické kontroly provozu, izolace a ověření vypínacího výkonu. |
| Možnost přizpůsobení | Podpora pro specifické požadavky projektu, přizpůsobení skříněk, příslušenství a potřeby balení. |
| Koordinace dodávky | Přiměřená dodací lhůta, exportní balení, přepravní dokumenty a citlivé aktualizace objednávek. |
I vysoce kvalitní vzduchový jistič ACB vyžaduje správnou instalaci a pravidelnou kontrolu. Elektrická ochranná zařízení pracují pod mechanickým, tepelným a elektrickým namáháním. Prach, vlhkost, uvolněné spoje, stárnoucí mazivo, opotřebení kontaktů a špatné provozní podmínky mohou snížit dlouhodobou spolehlivost.
Plán údržby nemusí být složitý, ale musí být konzistentní. Operátoři by měli udržovat rozváděč v čistotě a suchu, kontrolovat abnormální zahřívání, kontrolovat těsnost spojů, ověřovat provozní mechanismus a revidovat záznamy o vypnutí, jsou-li k dispozici. U výsuvných ACB by měl být regálový mechanismus obsluhován správně, aby nedošlo k mechanickému poškození.
V mnoha případech není porucha jističe náhlá. Existují varovné signály, jako je neobvyklý hluk, zápach spáleniny, viditelné zabarvení, nestabilní zavírání, časté nepříjemné vypínání nebo abnormální nárůst teploty na svorkách. Ignorování těchto příznaků může změnit zvládnutelný problém údržby ve vážnou elektrickou nehodu.
Hlavním účelem vzduchového jističe ACB je chránit nízkonapěťové distribuční systémy před přetížením, zkratem, zemním spojením a jinými abnormálními elektrickými podmínkami. Umožňuje také operátorům bezpečně spínat velké okruhy během běžného provozu nebo údržby.
Vzduchový jistič ACB se používá hlavně v rozvodech nízkého napětí. Pro aplikace vysokého napětí je obvykle vhodnější volbou vakuový jistič VCB. Kupující by si měli před výběrem typu jističe ověřit napětí systému.
ACB pevného typu jsou často kompaktnější a hospodárnější. ACB výsuvného typu se snadněji kontrolují, vyměňují a udržují bez větší demontáže skříně. U důležitých energetických systémů, kde záleží na rychlosti údržby, je často preferován výsuvný typ.
Pokud systém vyžaduje nastavitelnou ochranu, zobrazení proudu, záznamy poruch, komunikaci nebo lepší koordinaci s dalšími ochrannými zařízeními, je praktickou volbou inteligentní spouštěcí jednotka. U jednodušších systémů může stačit základní vypínací jednotka.
Jmenovitý proud by měl být zvolen podle skutečného zatěžovacího proudu, kapacity transformátoru, velikosti kabelu, teplotních podmínek a budoucího plánu rozšíření. Nemělo by se vybírat pouze uhodnutím nebo zkopírováním starého čísla modelu.
Vypínací schopnost ukazuje, zda jistič dokáže bezpečně přerušit vysoký zkratový proud. Pokud má vybraný jistič nedostatečnou vypínací schopnost, může při vážné poruše selhat. Toto je jeden z nejdůležitějších bezpečnostních parametrů při výběru ACB.
Ano. V závislosti na potřebách projektu mohou kupující požadovat různé jmenovité proudy, čísla pólů, provozní režimy, instalační struktury, spouště, příslušenství a požadavky na balení. Před cenovou nabídkou je nejlepší poskytnout podrobnosti o projektu.
Měli byste uvést jmenovité napětí, jmenovitý proud, číslo pólu, vypínací schopnost, typ instalace, provozní režim, požadavky na spouštěcí jednotku, seznam příslušenství, množství, místo určení a případné výkresy skříně, jsou-li k dispozici. To pomáhá dodavateli přesněji doporučit správný vzduchový jistič ACB.
Volba vzduchového jističe ACB je rozhodnutí, které ovlivňuje bezpečnost systému, efektivitu údržby a dlouhodobé provozní náklady. Dobře sladěný jistič pomáhá chránit cenné vybavení, snižuje neplánované prostoje a poskytuje vašemu elektrotechnickému týmu větší jistotu při správě kritických distribučních systémů.
Pokud plánujete projekt nízkonapěťové distribuce, modernizaci rozváděče, získávání ACB pro montáž panelů nebo porovnávání modelů pro průmyslové zařízení, Wenzhou Xifa Electrical Equipment Co., Ltd. vám může pomoci zkontrolovat klíčové body výběru a poskytnout vhodné možnosti produktu na základě vaší aplikace.
Pro výběr modelu, technické podrobnosti, podporu cenové nabídky nebo přizpůsobené požadavky ACB na vzduchový jističkontaktujte násdnes a podělte se o své specifikace projektu. Náš tým vám pomůže najít praktické, bezpečné a cenově výhodné řešení pro váš energetický rozvod.
