A Current Transformer (CT)je kritickou součástí moderních elektrických a energetických systémů, která umožňuje přesné měření proudu, ochranu systému a monitorování energie bez přímého elektrického kontaktu. Výběr správného CT je zásadní pro zajištění bezpečnosti, přesnosti a dlouhodobé spolehlivosti systému.
V tomto podrobném průvodci prozkoumáme, jak fungují proudové transformátory, různé typy CT, klíčová kritéria výběru, třídy přesnosti, osvědčené postupy instalace a aplikace v reálném světě. Ať už navrhujete průmyslový energetický systém, upgradujete monitorování energie nebo vybíráte CT pro ochranná relé, tento článek vám pomůže učinit informované rozhodnutí.
A Proudový transformátor (CT)je přístrojový transformátor určený ke snížení vysokých hodnot střídavého proudu (AC) na nižší, standardizovanou úroveň, kterou lze bezpečně měřit nebo monitorovat měřidly, ochrannými relé nebo řídicími zařízeními.
CT jsou široce používány v:
Pomocí elektromagnetické indukce poskytuje CT elektrickou izolaci mezi vysokonapěťovými obvody a nízkonapěťovým měřicím zařízením, což výrazně zlepšuje bezpečnost systému.
Princip činnosti proudového transformátoru je založen naFaradayův zákon elektromagnetické indukce. Když proud protéká primárním vodičem, vytváří kolem jádra magnetické pole. Tento magnetický tok indukuje proporcionální proud v sekundárním vinutí.
Například CT hodnocené na1000A:5Apřevádí 1000 ampérů primárního proudu na zvládnutelných 5 ampérů pro měřicí přístroje.
Okenní transformátory proudu mají kruhový otvor, kterým prochází primární vodič. Jsou kompaktní, spolehlivé a běžně používané v rozvaděčích a rozvodných panelech.
CT s děleným jádrem lze instalovat bez odpojení primárního vodiče, takže jsou ideální pro dovybavení stávajících systémů a energetické audity.
Tyčové CT používají vestavěný primární vodič a jsou navrženy pro vysokoproudé aplikace s vynikající mechanickou pevností.

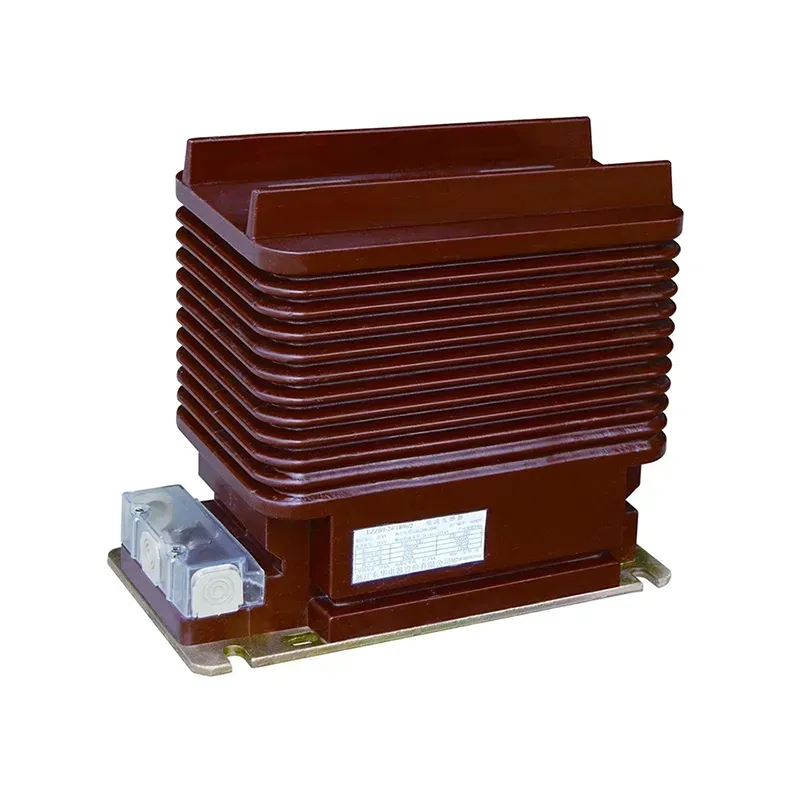

Tyto transformátory proudu obsahují více závitů na primárním vinutí a používají se pro nízkoproudé aplikace s vysokou přesností měření.
Výběr správného CT vyžaduje vyvážení výkonu, bezpečnosti a nákladů. Níže jsou nejdůležitější kritéria, která je třeba zvážit:
Vyberte CT s primárním jmenovitým proudem, který odpovídá nebo mírně překračuje maximální provozní proud vašeho systému.
Třída přesnosti určuje, jak přesně CT reprodukuje primární proud. To je zvláště důležité pro fakturační a ochranné systémy.
Zátěž se vztahuje k celkové zátěži (ve VA) připojené k sekundáru CT. Překročení jmenovité zátěže snižuje přesnost a může způsobit přehřátí.
Výrobci mají rádiXiFaposkytovat přizpůsobená řešení CT tak, aby odpovídala specifickým požadavkům na systém a zajistila optimální výkon a dlouhodobou spolehlivost.
Třídy přesnosti definují přípustnou chybu CT za specifikovaných podmínek.
Výběr správné třídy přesnosti zajišťuje shodu s normami, jako jsou IEC a IEEE, při zachování účinnosti systému.
V moderních energetických infrastrukturách hrají CT zásadní roli při umožnění inteligentního monitorování a strategií prediktivní údržby.
Správná instalace je nezbytná pro zajištění bezpečného a přesného provozu CT.
Nesprávná instalace může vést k nebezpečným přepětím a nepřesným údajům.
| Typ CT | Hlavní výhoda | Typická aplikace |
|---|---|---|
| Okno CT | Kompaktní a ekonomický | Panely spínacích přístrojů |
| Split Core CT | Snadná instalace | Dovybavení energií |
| Bar-Type CT | Vysoká proudová kapacita | Rozvodny |
| CT rány | Vysoká přesnost | Slaboproudé měření |
Sekundární transformátor CT s otevřeným obvodem může generovat nebezpečně vysoké napětí, což představuje vážné bezpečnostní riziko a potenciálně může poškodit zařízení.
Tradiční CT jsou navrženy pouze pro střídavý proud. Pro měření stejnosměrného proudu jsou vyžadovány snímače s Hallovým efektem.
Při správné instalaci a provozních podmínkách může vysoce kvalitní CT vydržet 20–30 let nebo více.
Ne nutně. Vyšší přesnost zvyšuje náklady. Třída přesnosti by měla odpovídat skutečným požadavkům aplikace.
Výběr správnéhoProudový transformátor (CT)je zásadním krokem při navrhování bezpečných, účinných a spolehlivých elektrických systémů. Porozuměním typům CT, třídám přesnosti a požadavkům aplikací mohou inženýři a návrháři systémů výrazně zlepšit výkon a snížit provozní rizika.
