Vzhledem k tomu, že se elektrické distribuční systémy stávají stále složitějšími, je přesné měření napětí a spolehlivá ochrana důležitější než kdy dříve. A13,8 Kv jednofázový potenciálový transformátor v rozvodněhraje klíčovou roli při zajišťování přesné transformace napětí pro systémy měření, monitorování, ochrany relé a automatizace.
XiFase specializuje na poskytování vysoké kvality13,8 Kv jednofázový potenciálový transformátor v rozvodněřešení navržená pro moderní inženýrské sítě, průmyslové rozvodny, zařízení pro obnovitelné zdroje energie a infrastruktury distribuce elektřiny. Tento článek zkoumá pracovní principy, konstrukci, výhody, technické specifikace, aplikace, úvahy o instalaci a požadavky na údržbu těchto základních součástí rozvodny.
Transformátor potenciálu (PT), také nazývaný transformátor napětí (VT), je přístrojový transformátor navržený ke snížení úrovně vysokého primárního napětí na standardizovaná nízká sekundární napětí vhodná pro měřicí přístroje, ochranná relé, systémy SCADA a monitorovací zařízení.

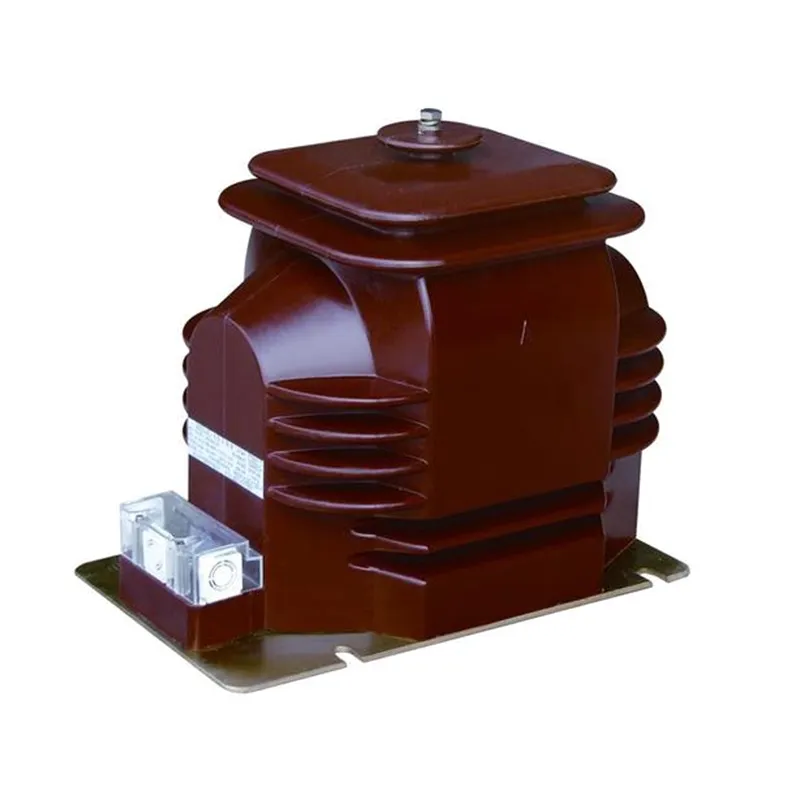

A 13,8 Kv jednofázový potenciálový transformátor v rozvodněspecificky převádí napětí vysokonapěťového energetického systému kolem 13,8 kV na bezpečné a měřitelné výstupy, jako je 120 V, 110 V nebo jiné standardizované hodnoty.
Tyto transformátory poskytují elektrickou izolaci mezi vysokonapěťovými obvody a nízkonapěťovými řídicími systémy při zachování vysoké přesnosti měření.
Princip činnosti je založen na elektromagnetické indukci. Při připojení primárního vinutí k síti 13,8 kV vzniká uvnitř jádra transformátoru magnetický tok.
Tento magnetický tok indukuje proporcionální napětí v sekundárním vinutí podle poměru závitů mezi primárním a sekundárním vinutím.
Výsledný nízkonapěťový signál může bezpečně napájet:
Přesnou reprodukcí průběhu primárního napětí umožňuje transformátor spolehlivé monitorování a ochranu v celé rozvodně.
Vysoce kvalitní transformátor potenciálu 13,8 kV se skládá z několika kritických komponent, které zajišťují provozní bezpečnost a přesnost měření.
| Komponent | Funkce |
|---|---|
| Primární vinutí | Napojeno přímo na vysokonapěťový systém |
| Sekundární vinutí | Poskytuje snížený výstupní napětí pro nástroje |
| Magnetické jádro | Účinně přenáší magnetický tok |
| Izolační systém | Zajišťuje dielektrickou pevnost a bezpečnost |
| Porcelánové nebo polymerové pouzdro | Chrání vnitřní komponenty před vlivy prostředí |
| Montáž terminálu | Poskytuje bezpečné elektrické připojení |
| Struktura uzemnění | Zlepšuje provozní bezpečnost |
Prémioví výrobci, jako je XiFa, využívají pokročilé izolační materiály a přesné techniky vinutí k maximalizaci spolehlivosti a životnosti.
Přestože se specifikace liší podle požadavků projektu, v aplikacích rozvoden se běžně vyskytují následující parametry.
| Parametr | Typická hodnota |
|---|---|
| Jmenovité napětí | 13,8 kV |
| Typ fáze | Jednofázový |
| Frekvence | 50Hz / 60Hz |
| Sekundární napětí | 120V, 110V nebo přizpůsobené |
| Třída přesnosti | 0,2, 0,5, 1,0 |
| Úroveň izolace | Podle norem IEC/ANSI |
| Instalace | Outdoor nebo Indoor |
| Způsob chlazení | Přirozené chlazení vzduchem |
| Třída ochrany | Design odolný vůči povětrnostním vlivům |
Potenciální transformátory poskytují vysoce přesné škálování napětí, což umožňuje přesné měření a analýzu systému.
Ochranná relé spoléhají na přesné napěťové vstupy, aby rychle a přesně detekovaly abnormální provozní podmínky.
Izolací měřicího zařízení od vysokonapěťových obvodů PT výrazně snižují nebezpečí elektrického proudu.
Nepřetržité monitorování napětí zlepšuje provozní povědomí a podporuje programy preventivní údržby.
Vysoce kvalitní izolační systémy a odolná pouzdra umožňují desítky let spolehlivého provozu.
Moderní rozvodny stále více závisí na digitálních monitorovacích a automatizačních systémech, které vyžadují přesné údaje o napětí.
Jednofázový potenciálový transformátor 13,8 kV je široce používán v mnoha odvětvích.
Všude tam, kde je vyžadováno přesné měření napětí a ochrana, hrají tyto transformátory klíčovou roli.
Výběr správného PT vyžaduje pečlivé vyhodnocení několika inženýrských faktorů.
Ujistěte se, že transformátor odpovídá jmenovitému napětí systému a požadavkům na izolaci.
Aplikace měření tržeb obvykle vyžadují vyšší třídy přesnosti než obecné monitorovací systémy.
Vypočítejte celkovou připojenou zátěž z měřičů, relé a monitorovacího zařízení.
Zvažte vlhkost, úroveň znečištění, nadmořskou výšku, teplotu a seismické požadavky.
Ověřte shodu s normami IEC, ANSI, IEEE a místními normami.
Pro dosažení dlouhodobé spolehlivosti je nezbytná správná instalace.
Dodržování těchto postupů minimalizuje problémy s uvedením do provozu a prodlužuje životnost zařízení.
Rutinní údržba zajišťuje nepřetržitý výkon a spolehlivost systému.
| Činnost údržby | Doporučená frekvence |
|---|---|
| Vizuální kontrola | Měsíční |
| Kontrola těsnosti svorek | Čtvrtletní |
| Test izolačního odporu | Každoročně |
| Čištění izolátorů | Jak je požadováno |
| Tepelná inspekce | Každoročně |
| Ověření kalibrace | Podle užitných norem |
Preventivní údržba výrazně snižuje neočekávané výpadky a náklady na výměnu.
| Funkce | Potenciální transformátor (PT) | Proudový transformátor (CT) |
|---|---|---|
| Hlavní funkce | Měření napětí | Měření proudu |
| Spojení | Paralelní | Série |
| Výstup | Snížené napětí | Snížený proud |
| Typická sekundární hodnota | 110V nebo 120V | 1A nebo 5A |
| Aplikace | Měření a ochrana | Měření a ochrana |
Oba přístrojové transformátory spolupracují a zajišťují kompletní monitorování a ochranu elektrického systému.
Energetický průmysl se rychle vyvíjí směrem k digitálním rozvodnám a inteligentním síťovým infrastrukturám.
Budoucí vývoj zahrnuje:
Výrobci, jako je XiFa, pokračují v investicích do pokročilých technologií transformátorů, aby podpořili tyto nově vznikající průmyslové požadavky.
Jeho primárním účelem je bezpečně snížit úrovně vysokého napětí na standardizovaná nízká napětí vhodná pro měření, měření a ochranná zařízení.
Přesné měření napětí zajišťuje spolehlivé účtování, monitorování systému, detekci chyb a koordinaci ochrany.
Ano. Mnoho modelů je speciálně navrženo pro venkovní instalaci s izolačními a krytovými systémy odolnými vůči povětrnostním vlivům.
Při správné údržbě poskytují vysoce kvalitní potenciální transformátory životnost často přesahující 25 let.
Při výběru a instalaci potenciálních transformátorů se běžně odkazuje na normy IEC, ANSI, IEEE a specifické normy pro utility.
Závisí na nich veřejné služby, průmyslové závody, zařízení na výrobu energie z obnovitelných zdrojů, dopravní systémy, důlní provozy a komerční energetické sítě.
A 13,8 Kv jednofázový potenciálový transformátor v rozvodněje základní komponentou pro měření napětí, ochranu relé, měření energie a monitorování energetického systému. Jeho schopnost poskytovat přesnou transformaci napětí při zachování elektrické izolace jej činí nepostradatelným pro moderní rozvodny a průmyslové energetické systémy.
Ať už se jedná o podporu rozvodných sítí, projekty obnovitelné energie nebo průmyslová zařízení, výběr spolehlivého transformátoru od zkušeného výrobce může výrazně zvýšit provozní bezpečnost, přesnost měření a spolehlivost systému.
Hledáte spolehlivé a vysoce výkonné řešení pro svůj další projekt rozvodny?XiFanabízí profesionálně zkonstruované potenciální transformátory navržené tak, aby splňovaly náročné mezinárodní standardy a různé aplikační požadavky.Kontaktujte násještě dnes, abychom prodiskutovali vaše projektové potřeby, požádali o technickou podporu nebo získali přizpůsobenou cenovou nabídku od našeho týmu odborníků.
