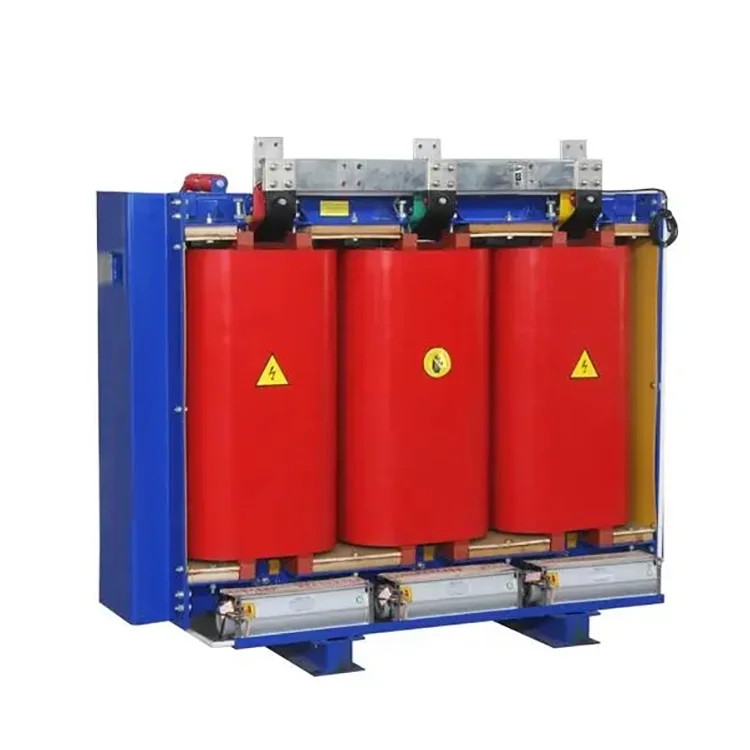

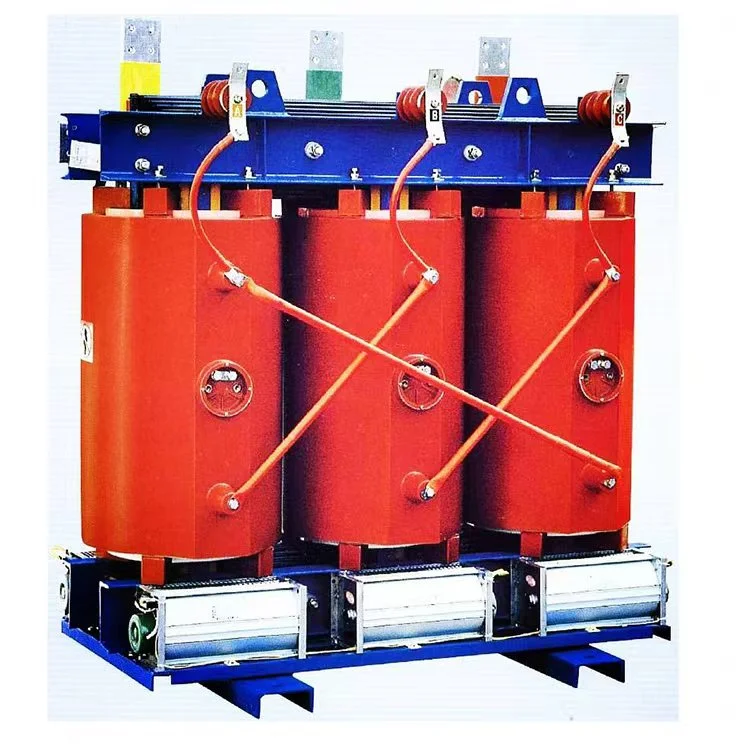

SCB9 1600 KVA 10kV suchý výkonový transformátor

V moderních energetických distribučních sítích je výběr správného transformátoru zásadní pro bezpečnost, účinnost a dlouhodobou spolehlivost. Pro komerční komplexy, průmyslové závody a výškové budovy se suchý napájecí transformátor SCB9 1600 kVA 10 kV stal průmyslovým standardem. Ve Wenzhou Xifa Electrical Equipment Co., Ltd. se specializujeme na výrobu vysoce výkonných suchých napájecích transformátorů, které splňují přísné požadavky dnešních elektrických sítí. Tento transformátor je navržen pro vnitřní instalace, kde je požární bezpečnost a čistota životního prostředí nejdůležitější. Na rozdíl od transformátorů ponořených do oleje neobsahuje suchý výkonový transformátor SCB9 1600 kVA 10 kV žádný chladicí olej, což eliminuje riziko úniku, požáru nebo výbuchu.

Odeslat dotaz

Popis výrobku

Princip činnosti suchého napájecího transformátoru SCB9 1600 kVA 10kV je založen na zákonu elektromagnetické indukce. Když primárním vinutím transformátoru protéká střídavý proud, generuje měnící se magnetické pole v železném jádru. Podle Faradayova zákona elektromagnetické indukce toto měnící se magnetické pole indukuje elektromotorickou sílu (EMF) v sekundárním vinutí, čímž dochází k přeměně napětí. Konkrétně:

Proud primárního vinutí vytváří magnetické pole: Jak proud protéká primárním vinutím, vytváří střídavé magnetické pole, které vytváří magnetický tok v železném jádru.

Magnetický tok indukuje napětí v sekundárním vinutí: Tento magnetický tok se přenáší do sekundárního vinutí přes železné jádro, generuje elektromotorickou sílu v sekundárním vinutí, které zase vytváří výstupní napětí.

Převod napětí: Úpravou poměru závitů mezi primárním a sekundárním vinutím lze dosáhnout různých převodů napětí. V suchém výkonovém transformátoru SCB9 1600 kVA 10 kV je poměr závitů pevný. Konstruktér určí vhodný poměr závitů na základě kapacity a primárního napětí.

Princip odvodu tepla: Vzhledem k tomu, že suché transformátory SCB9 1600 kVA 10 kV nepoužívají jako chladicí médium olej, spoléhají na cirkulaci vzduchu k odvodu tepla z vinutí a železného jádra. Z tohoto důvodu jsou transformátory suchého typu SCB9 1600 kVA 10 kV obecně navrženy s ventilačními otvory a chladicími žebry, které umožňují odvod tepla přirozenou konvekcí vzduchu.

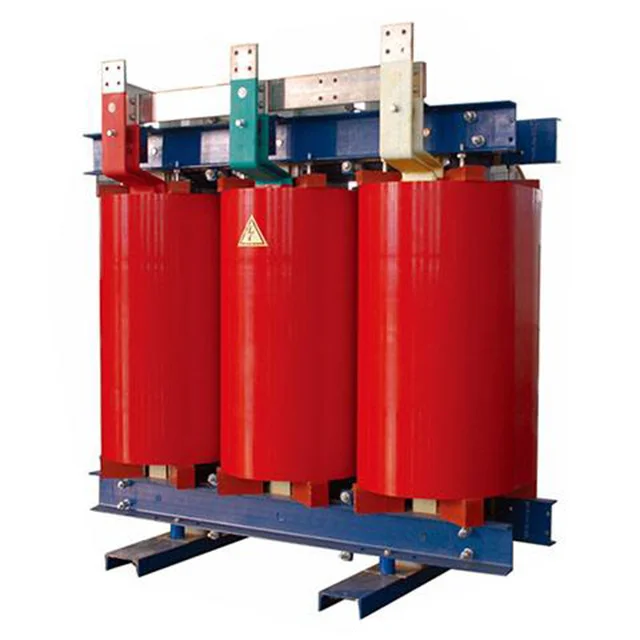

Scb9 1600 Kva 10kv Dry Type Power Transformer

Parametry produktu:

Jméno	SCB9 1600 kVA 10kV výkonový transformátor suchého typu
Jmenovitá kapacita	1600 kva
Primární napětí	10KV
Sekundární napětí	0,4/0,415 kV
Izolační materiál	Litá pryskyřice
Vektorová skupina	Dyn11 Yyn0
Ztráta naprázdno (P0)	1200 ± 15 %
Ztráta zatížení (Pk) @ 120 °C	6200 ± 15 %
Impedanční napětí (Uk)	4 %
Třída izolace	TŘÍDA F nebo H
Způsob chlazení	ONAF ONAF
Částečný výboj	Méně než 10ks
příloha	S (IP20, ocel válcovaná za studena nebo nerezová ocel) / bez

Poprodejní servis produktu

Za 20 let zkušeností s výrobou transformátorů ve Wenzhou Xifa Electrical Equipment Co., Ltd. jsme neměli jediný případ poprodeji způsobený problémy s kvalitou. Dokud transformátor funguje za normálních podmínek zatížení, jeho životnost je 25 až 30 let.

Za předpokladu, že nedojde k dlouhodobému přetížení, má náš suchý napájecí transformátor SCB9 1600 kVA 10 kV záruční dobu 2 roky. Pokud u transformátoru dojde k jakékoli abnormální situaci, naši technici jsou také k dispozici 24 hodin denně, 7 dní v týdnu a poskytují online poradenské služby.
