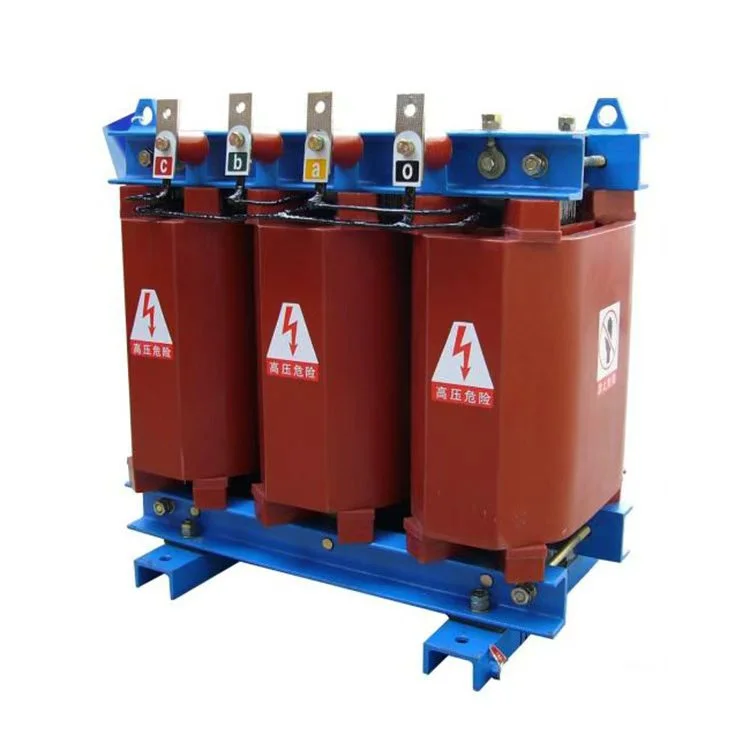

Scb10 Transformátor suchého typu lité pryskyřice 630kva

Wenzhou Xifa Electrical Equipment Co., Ltd., jako profesionální výrobce olejových i;5ummersed transformátorů a suchých transformátorů, pokrývá plochu 20 000 metrů čtverečních a dosahuje roční výstupní hodnoty 20 milionů USD.The scb10 litý transformátor suchého typu 630kva je náš hvězdný produkt. Se stabilním výkonem a vysoce konkurenčními cenami se dobře prodává na domácích i zámořských trzích. S znamená třífázovou, C znamená pryskyřičnou izolaci, B znamená cívku s fólií a 10 představuje úroveň energetické účinnosti, jejíž hodnoty ztrát jsou jasně specifikovány v normě GB.

Odeslat dotaz

Popis výrobku

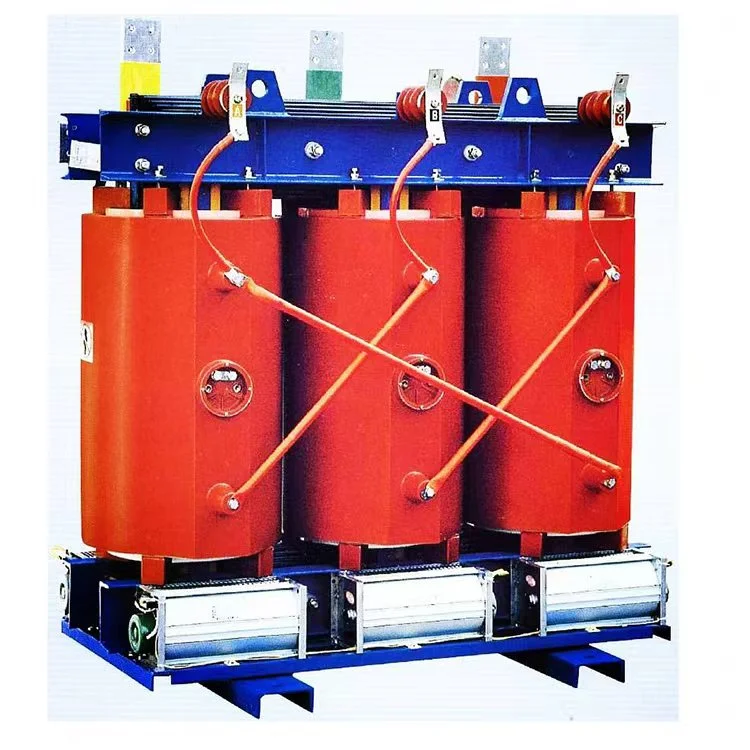

Jádro a upínací části suchého transformátoru litého z pryskyřice 630kva scb10 jsou speciálně upraveny ochrannou pryskyřicí a mají esteticky dobrý vzhled. Nízkonapěťové vinutí využívá fóliové vinutí, zatímco vysokonapěťové využívá segmentovanou vícevrstvou válcovou strukturu, která zajišťuje 630kva scb10 suchý transformátor litého pryskyřice, vyvážené rozložení ampérových otáček, nízký únikový tok, vysokou mechanickou pevnost a silnou odolnost proti zkratu. Vybavený nízkohlučný chladicí ventilátor a inteligentní regulátor teploty umožňují alarm 630kva s přehřátím scb10 odlitý z pryskyřice. ochrana start-stop a může také dosáhnout vzdáleného monitorování mikropočítače.

Transformátor suchého typu scb10 630kva má pozoruhodné "tři nízké a tři vysoké" charakteristiky: nízké ztráty, nízký šum a nízký částečný výboj; stejně jako vysoká mechanická pevnost, vysoká elektrická pevnost a vysoká odolnost proti vlhkosti a korozi.

1. Odlévaná cívka má větší mechanickou pevnost a silnější zkratovou odolnost ve srovnání s transformátorem ponořeným v oleji a nedeformuje se působením elektromagnetických sil nakrátko.

2. Vzhledem k tomu, že výdržné napětí epoxidové pryskyřice je mnohem vyšší než napětí vzduchu (přibližně 3,5 až 4krát) a její dielektrická konstanta je také vyšší, transformátor suchého typu 630kva scb10 vykazuje dobrou odolnost vůči impulznímu přepětí a vysokou hodnotu BIL.

3. Má výjimečnou odolnost proti vlhkosti a korozi, takže je zvláště vhodný pro provoz v extrémně drsných podmínkách prostředí. Lze jej uvést do provozu po odstavení bez nutnosti sušení.

4. Díky vakuovému zpracování a lití cívky nemá transformátor suchého typu z lité pryskyřice 630kva scb10 žádné bubliny mezi závity nebo vrstvami, což má za následek nejnižší úroveň částečného vybití mezi podobnými produkty.

Normální provozní podmínky pro transformátor suchého typu z lité pryskyřice 630kva scb10

Nadmořská výška nepřesahující 1000 m, použití v interiéru

Okolní teplota: Maximální teplota +40°C

Maximální denní průměrná teplota +30°C

Maximální roční průměrná teplota +20°C

Minimální teplota -5°C

pokud jsou klimatické podmínky ve vaší zemi relativně extrémní, můžeme přepracovat transformátor suchého typu 630kva scb10 podle vašich místních klimatických podmínek. Samozřejmě, pokud zákazníci požadují nižší ztráty a vyšší úrovně izolace, je k dispozici i zakázková výroba.

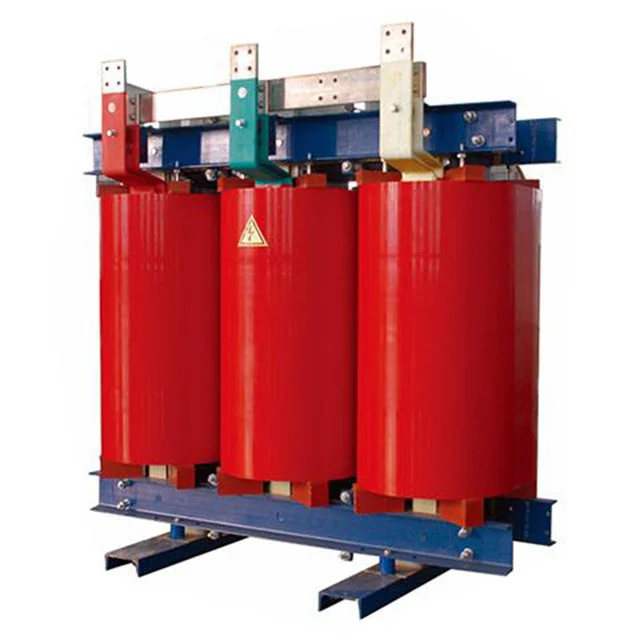

Scb10 Cast Resin Dry Type Transformer 630kva

Parametry produktu:

Jméno	scb10 litý transformátor suchého typu 630kva
Jmenovitá kapacita	630 kva
Primární napětí	10KV/20KV/33KV nebo přizpůsobené
Sekundární napětí	0,4/0,415 kV
Izolační materiál	Litá pryskyřice
Vektorová skupina	Dyn11
Ztráta naprázdno (P0)	1340±15%
Ztráta zatížení (Pk) @ 120 °C	5880 ± 15 %
Impedanční napětí (Uk)	4 % nebo 6 %
Třída izolace	TŘÍDA F nebo H
Způsob chlazení	ONAF ONAF
Částečný výboj	Méně než 10ks
příloha	S (IP20, ocel válcovaná za studena nebo nerezová ocel) / bez
