A Vakuový jistič (VCB)je jedním z nejspolehlivějších a nejrozšířenějších spínacích zařízení ve vysokonapěťových energetických systémech. Díky využití vakua jako média pro zhášení oblouku nabízejí VCB vynikající izolační výkon, dlouhou životnost, minimální údržbu, a vynikající ekologická kompatibilita.
V tomto podrobném průvodci to vysvětlímeco je vakuový jistič, jak to funguje, jehoklíčové komponenty, výhody oproti jiným jističůmatypické aplikace. Tento článek je navržen tak, aby pomohl inženýrům, Dodavatelé EPC a osoby s rozhodovací pravomocí v energetických systémech jasně chápou, proč se VCB staly preferovanou volbou v moderních elektrických sítích.

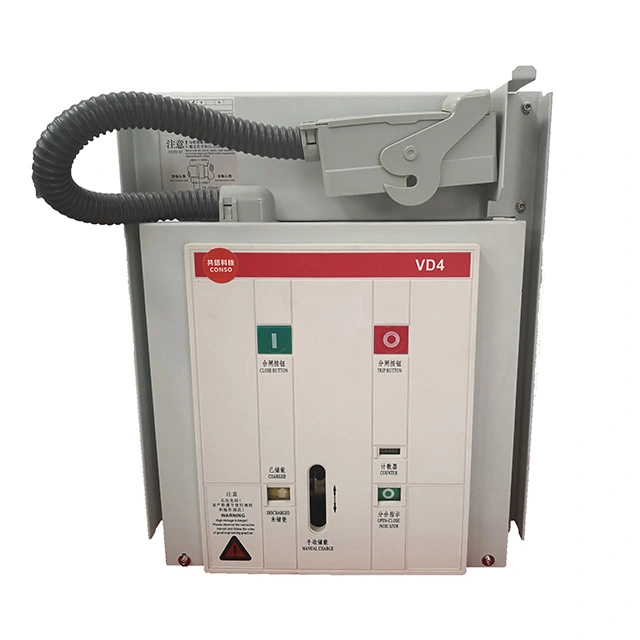

A Vakuový jistič (VCB)je typ elektrického rozvaděče určeného k ochraně elektrických obvodů přerušením průtok proudu za normálních a poruchových podmínek. Na rozdíl od olejových nebo plynových jističů používá VCB aprostředí s vysokým vakuemjako médium pro zhášení oblouku.
Když se kontakty uvnitř jističe oddělí, generovaný elektrický oblouk rychle uhasne ve vakuu kvůli absenci ionizovatelného částice. Díky tomu jsou vakuové vypínače extrémně účinné a bezpečné pro rozsahy středního napětí, typicky od3,3 kV až 36 kV.
Princip činnosti vakuového vypínače je založen narychlé obnovení dielektrické pevnosti ve vakuu. Když dojde k poruše, přerušovací mechanismus oddělí kontakty uvnitř utěsněného vakuového zhášedla.
Toto účinné zhášení oblouku je důvodem, proč jsou vakuové vypínače známévysoká vypínací schopnostadlouhá elektrická výdrž.
| Komponent | Funkce |
|---|---|
| Vakuový přerušovač | Zhasne oblouk a přeruší tok proudu |
| Pevné a pohyblivé kontakty | Vedení a přerušení elektrického proudu |
| Operační mechanismus | Poskytuje mechanickou energii pro otevírání a zavírání kontaktů |
| Izolační kryt | Zajišťuje elektrickou izolaci a bezpečnost |
| Řídicí obvod | Řídí vypínání, zavírání a logiku ochrany |
Ve srovnání s tradičními technologiemi poskytují vakuové vypínače vyvážené řešení pro výkon, udržitelnost a náklady životního cyklu.
| Funkce | VCB | SF₆CB | Olej CB |
|---|---|---|---|
| Střední oblouk | Vakuum | SF₆ plyn | Olej |
| Údržba | Velmi nízká | Střední | Vysoký |
| Vliv na životní prostředí | Ekologické | Vysoká (skleníkový plyn) | Riziko znečištění |
| Typické napětí | Až 36 kV | Až 800 kV | Až 33 kV |
Vakuové jističe jsou široce používány v:
Výrobci mají rádiXiFaposkytovat řešení vakuových vypínačů navržená tak, aby vyhovovala mezinárodní normy a požadavky na různé aplikace.
Při výběru VCB zvažte následující faktory:
Jednou z největších výhod vakuových vypínačů je jejichnízké nároky na údržbu. Vzhledem k tomu, že není třeba vyměnit olej nebo plyn, zaměřují se rutinní kontroly hlavně na mechanické části a řídicí obvody.
Za normálních provozních podmínek může VCB dosáhnout životnosti20–30 let.
Vakuum poskytuje vynikající dielektrickou pevnost a rychlé zhášení oblouku, což zajišťuje bezpečné a spolehlivé přerušení.
Ano. VCB nepoužívají ropu ani plyn SF₆, což z nich činí jednu z nejekologičtějších technologií vypínačů.
Vakuové vypínače se používají především ve vysokonapěťových systémech do 36 kV.
VCB obvykle vyžadují minimální údržbu s pravidelnými kontrolami každých několik let.
