Transformátor z amorfní slitiny SH15 160 Kva

Wenzhou XiFa Electric Power Equipment Co., Ltd má kompletní systém výroby a zpracování transformátorů, který je schopen vyrábět transformátory různých napětí a kapacitních specifikací. Our main products include oil immersed power transformers, dry type distribution transformers, amorphous alloy transformer.The SH15 160 kva amorphous alloy transformer strictly adhering to IEC and national standards, it features stable performance, low loss, safety and durability. Abychom mohli poskytovat vysoce kvalitní napájecí zařízení a související služby zákazníkům doma i v zahraničí, investujeme 10 % našich ročních zisků do výzkumu a vývoje.

Odeslat dotaz

Popis výrobku

Vlastnosti:

1.Amorfní slitina je nový typ energeticky úsporného materiálu jádra vyrobeného pomocí procesu rychlého kalení. Jeho kovové atomy jsou uspořádány v neuspořádaném amorfním stavu, odlišném od krystalické struktury tradiční křemíkové oceli. Procesy magnetizace a demagnetizace jsou citlivější a ztráta magnetické hystereze je výrazně snížena. Tloušťka jádra tohoto transformátoru z amorfní slitiny SH15 160 kva je pouze 0,025 mm, což je méně než jedna desetina tloušťky běžných plechů z křemíkové oceli. Také ztráta magnetického obvodu je extrémně nízká. Na úrovni materiálu tento transformátor dosahuje úspory energie a snížení spotřeby.

2. Transformátor z amorfní slitiny SH15 160 kva využívá vynikající vlastnosti jader z amorfní slitiny, které se vyznačují vysokou saturační hustotou magnetického toku, ultra nízkou ztrátou, nízkým budicím proudem a vynikající teplotní stabilitou. Ve srovnání s tradičními transformátory z křemíkové oceli stejné kapacity se ztráta naprázdno u transformátoru z amorfní slitiny snižuje o více než 70 % a proud naprázdno je pouze 0,7 %. Dokáže účinně snížit neefektivní spotřebu energie při provozu elektrické sítě naprázdno a při nízkém zatížení a je vhodný pro dlouhodobé provozní charakteristiky distribučních transformátorů při nízkém zatížení. Zároveň má silnou odolnost proti povětrnostním vlivům a stabilně funguje v rozsahu -30℃ až 40℃.

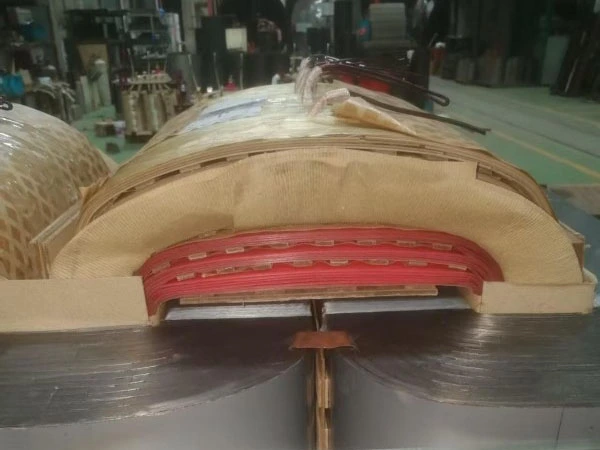

3. Transformátor z amorfní slitiny SH15 160 kva využívá vyspělou třífázovou pětisloupkovou integrovanou uzavřenou strukturu jádra, která odstraňuje tradiční konstrukci spojovacího jádra a eliminuje dodatečné ztráty a provozní hluk způsobený spojovacími mezerami. Jádro je upevněno pomocí vysoce pevného formovacího rámu s kompaktní a stabilní strukturou, která může účinně zabránit postupným ztrátám způsobeným dlouhodobými vibracemi a uvolněním. Vinutí vysokého a nízkého napětí mají pravidelnou obdélníkovou hustou strukturu vinutí s rovnoměrnou silou a silnou stabilitou v kombinaci se standardní zkratovou impedancí 4,0 %, která má vynikající odolnost proti zkratu a provozní bezpečnost a spolehlivost.

4. Transformátor z amorfní slitiny využívá plně utěsněnou konstrukci olejové nádrže z vlnité lepenky, aniž by potřeboval skladovací nádrž. Použitím vlnitých desek pro adaptivní kompenzaci tepelné roztažnosti a smrštění izolačního oleje může izolovat vzduch a vlhkost, oddálit stárnutí izolace, zabránit znehodnocení oleje, dosáhnout dlouhodobého bezúdržbového provozu a výrazně snížit pozdější náklady na provoz a údržbu.

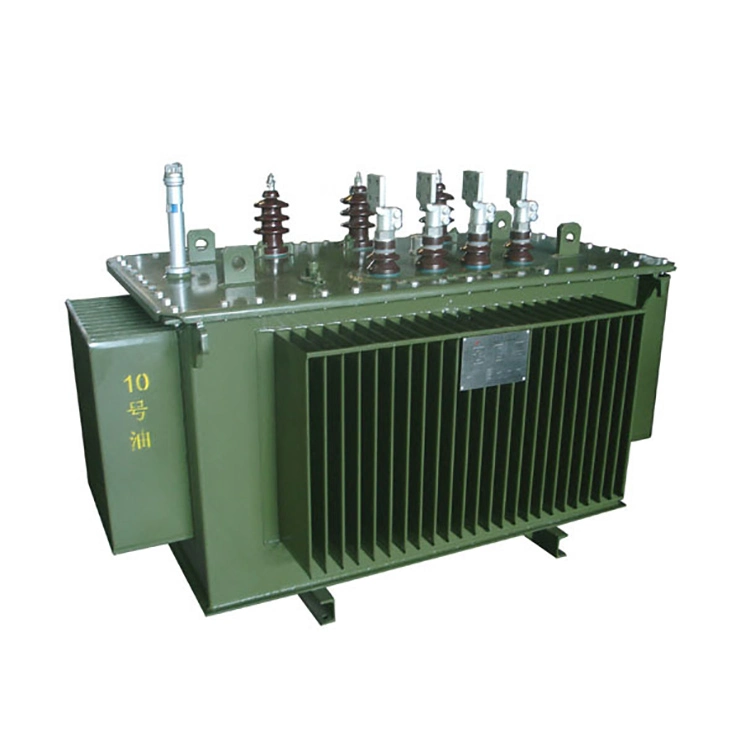

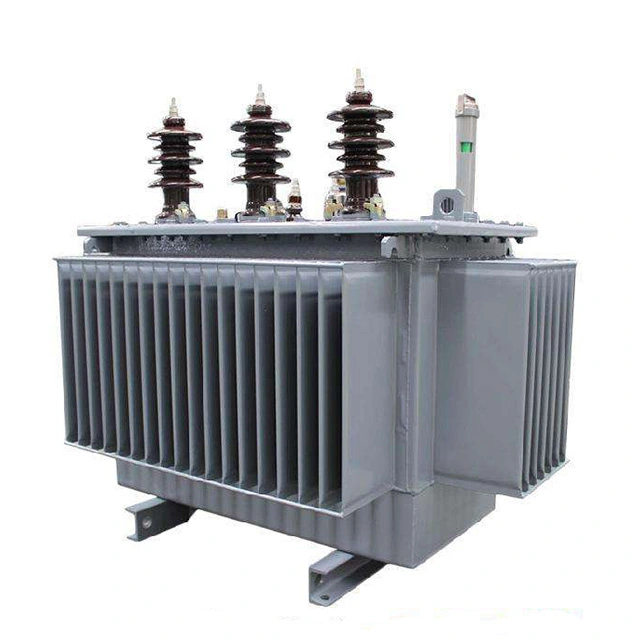

Sh15 160 Kva Amorphous Alloy Transformer

Technické parametry:

Název produktu	Transformátor z amorfní slitiny SH15 160 kva
Kombinace napětí	10±2×2,5 % / 0,4 kV
Skupina připojení vinutí	Dyn11 / Yyn0
Ztráta excitace	100 W
Ztráta mědi	2200 W ~ 2310 W
Žádné aktuální zatížení	0,7 %
Impedance zkratu	4,0 %
Frekvence	50 Hz
Výkonné standardy	GB1094, GB/T25446, IEC60076
Třída izolace	třída A

Zvláštní opatření pro transformátor z amorfní slitiny SH15 160 kva：

1. Zacházejte opatrně, vyvarujte se nárazu: Během údržby přísně zakažte kolizi nebo nárazům amorfního slitinového jádra s tvrdými předměty, protože je extrémně citlivé na mechanické namáhání a může vést k výraznému zvýšení ztrát.

2. Věnujte pozornost změnám hluku: Poslouchejte zvuky během provozu. Pokud se hluk náhle zvýší nebo se objeví abnormální zvuky, okamžitě zastavte transformátor z amorfní slitiny SH15 160 kva a zkontrolujte, zda selhala upínací síla železného jádra.

3. Vyhněte se zbytečné demontáži: Transformátory z amorfní slitiny SH15 160 kva by neměly podléhat rutinním kontrolám při demontáži. Pokud je nutná demontáž, musí být provedena striktně do 8 hodin (vlhkost < 65 %) nebo 4 hodin (vlhkost < 75 %) expozičního času těla transformátoru a předem kontaktujte výrobce, aby nedošlo k poškození struktury jádra.
