Transformátor s jádrem z amorfní slitiny 33kv 2,5 Mva

Aby bylo možné uspokojit požadavky uživatelů na vysoce kvalitní a nízkoztrátovou elektřinu, Wenzhou XiFa Electric Power Equipment Co., Ltd. vyrobila a vyrobila 33kv 2,5 mva olejový transformátor s jádrem z amorfní slitiny. Je vyroben ze zeleného a energeticky úsporného amorfního slitinového materiálu. Při nízké zátěži nebo při dlouhodobém provozu bez zátěže jsou roční úspory nákladů na elektřinu značné. Obvykle se vyšší počáteční pořizovací náklady mohou vrátit prostřednictvím úspory elektřiny do 3 až 5 let.

Odeslat dotaz

Popis výrobku

Jádro 33kv 2,5 mva transformátoru s jádrem z amorfní slitiny ponořené do oleje je vyrobeno vinutím uzavřené smyčky pásů amorfní slitiny na bázi železa. Integrovaná konstrukce bez laminovaných vzduchových mezer výrazně snižuje hysterezi a ztráty vířivými proudy. Ve srovnání s tradičními jádry z křemíkové oceli je ztráta bez zátěže výrazně snížena. Sloup jádra a třmen jsou spojeny epoxidovým lepidlem na sklo, čímž je celková tuhost silnější a účinně potlačuje provozní vibrace a hluk.

Vinutí transformátoru s jádrem z amorfní slitiny 33 kv 2,5 mva ponořeného do oleje používají vysoce čisté měděné vodiče a jsou kombinovány s vícevrstvým izolačním povlakem vhodným pro podmínky vysokého napětí. V kombinaci s vylepšenou spirálovou a kontinuálně prokládanou strukturou vinutí rovnoměrně rozděluje elektrické pole vinutí, což zlepšuje toleranci izolace a odolnost proti deformaci. Vysokonapěťová strana 33kv 2,5 mva olejového transformátoru s amorfním slitinovým jádrem je vybavena ±2 × 2,5 % regulačními převody napětí bez buzení, které se mohou přesně přizpůsobit požadavkům regulace kolísání síťového napětí.

Těleso skříně je tvořeno integrálním svařováním vlnitých ocelových plechů. Díky adaptivní struktuře výměny tepla vlnité skořepiny může dosáhnout účinného chlazení izolačního oleje s přirozenou cirkulací bez potřeby externího zařízení pro odvod tepla, vhodné pro dlouhodobý nepřetržitý provoz. Transformátor s jádrem z amorfní slitiny 33kv 2,5 mva je naplněn ekologickým minerálním izolačním olejem v souladu s normami IEC 296, který kombinuje vynikající tepelnou vodivost a izolační výkon, účinně izoluje vnitřní součásti pod napětím a zabraňuje riziku poškození izolace.

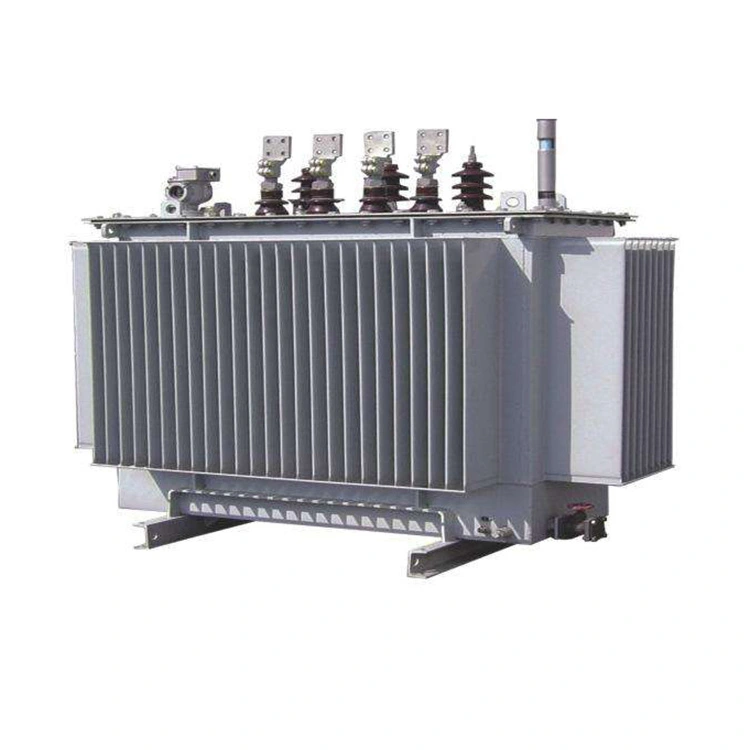

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

Technické parametry:

Název produktu	33kv 2,5 mva transformátor s jádrem z amorfní slitiny ponořené do oleje
Jmenovitá frekvence	50 Hz / 60 Hz (přizpůsobitelné)
Vysoké napětí (HV)	33 kV
Rozsah odbočení HV	±2×2,5% nebo ±5%
Nízké napětí (LV)	0,4 kV (400 V); Vlastní: 415V, 433V, 480V
Skupina připojení	Dyn11 (standardní); Yyn0 volitelné
Typ chlazení	ONAN
Třída izolace	třída A
Úroveň izolace	HV: LI170AC70 / LV: LI10AC3
P0	≤ 1080 W
Pk@75℃	≤ 16800 W
Impedance zkratu	6,5 %; Volitelné: 6 % / 7 % / 8 %
Žádné aktuální zatížení	≤ 0,45 %

Klíčové vlastnosti:

1. Ultra úspora energie : Díky použití jader z amorfní slitiny je ztráta bez zátěže snížena přibližně o 70 % až 80 % ve srovnání s tradičními transformátory z křemíkového plechu typu S9/S11. 33kv 2,5 mva olejový transformátor s amorfním slitinovým jádrem je zvláště vhodný pro dlouhodobý provoz ve venkovských energetických sítích a průmyslových odvětvích, kde zatížení není vždy na plnou kapacitu.

2. Plně utěsněné bezúdržbové: Olejová nádrž má plně utěsněnou strukturu, která zabraňuje kontaktu oleje se vzduchem a zabraňuje navlhnutí a stárnutí izolačního oleje. Transformátor s jádrem z amorfní slitiny 33kv 2,5 mva může dosáhnout bezúdržbové životnosti 50 let a je vhodný pro drsná venkovní prostředí.

3. Vysoká spolehlivost: Nízkonapěťové vinutí je navinuto měděnou fólií, zatímco vysokonapěťové vinutí je navinuto měděným drátem. Díky vysoké odolnosti proti zkratu a odolnosti vůči úderu blesku je konstrukce kompaktní,
