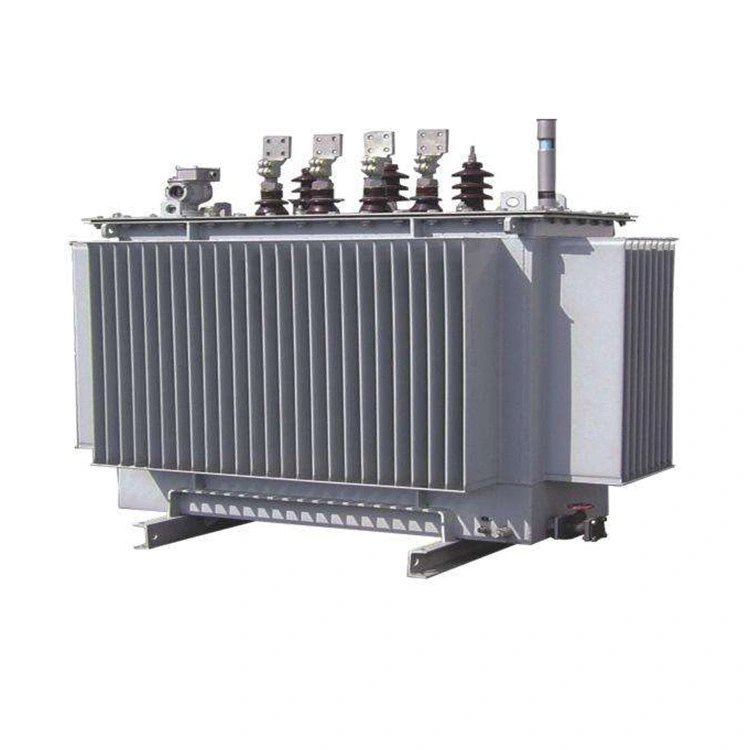

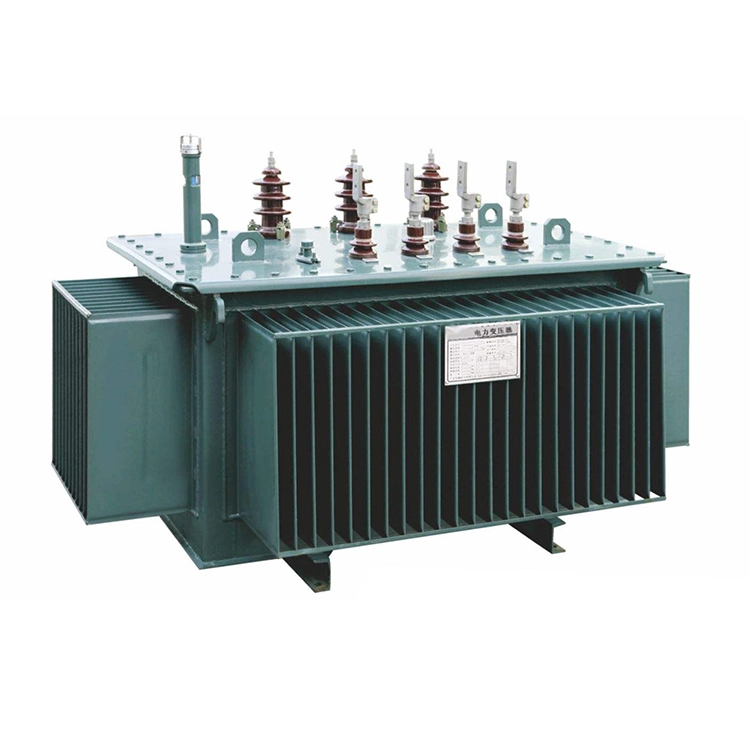

800kva transformátor ponořený do amorfního slitinového oleje

Transformátor ponořený do oleje z amorfní slitiny 800 kva je vyroben z nového typu energeticky úsporného materiálu. Jeho jádrový materiál‌ je vyroben z amorfní slitiny s vysokou magnetickou permeabilitou a extrémně nízkou hysterezní ztrátou, což může výrazně zvýšit energetickou účinnost naprázdno a vyhovuje normám GB/T 20052 nebo IEC 60076.‌ A jeho metoda chlazení‌ je olejová.

Utěsněná struktura 800kva transformátoru ponořeného z amorfní slitiny do oleje zajišťuje odolnost proti vlhkosti a korozi a je vhodná pro venkovní nebo vnitřní rozvodny s nadmořskou výškou ≤1000 m a nárůstem teploty prostředí o ≤55K.

Největší výhoda tohoto 800kva transformátoru ponořeného do oleje z amorfní slitiny spočívá v extrémně nízké ztrátě bez zátěže. Tento transformátor má přibližně 300–450 W (ve srovnání s plechem z křemíkové oceli, který je asi 1 000–1 500 W), což je o 60 až 75 % méně než tradiční transformátory z plechu z křemíkové oceli. Zároveň má nízkou hlučnost (≤55 až 60 dB), vysokou přetížitelnost, dlouhou životnost a lze jej běžně používat 25 až 30 let. Náklady jsou však vyšší (asi o 20 % až 40 % dražší než transformátory stejné specifikace s plechy z křemíkové oceli).

Proto je transformátor ponořený do oleje z amorfní slitiny 800 kva vhodný pro průmyslové, komerční nebo distribuční scénáře s vysokými požadavky na energetickou účinnost.

Technické parametry:

Otázka: Proč je ztráta bez zátěže u transformátoru ponořeného do oleje z amorfní slitiny 800 kva výrazně nižší než u transformátoru se stejnou kapacitou vyrobeného z plechů z křemíkové oceli?

Odpověď: Za prvé, tloušťka pásu amorfní slitiny je pouze 20 až 30 µm, což je přibližně jedna desetina tloušťky běžných plechů z křemíkové oceli (230 až 350 µm). Podle vztahu, že ztráta vířivými proudy je úměrná druhé mocnině tloušťky, je ztráta vířivými proudy v jádře 800 kVA výrazně snížena. Současně je měrný odpor amorfní slitiny asi 2,5krát vyšší než u plechů z křemíkové oceli, což dále oslabuje ztráty cirkulačního proudu indukované mezi vrstvami při změně magnetického toku.

Za druhé, hysterezní smyčka je úzká a koercivita je nízká. Amorfní slitina má amorfní strukturu bez defektů na hranicích zrn a odolnost proti překlápění magnetické domény je malá. Koercivita je pouze 1/3 až 1/5 koercitivity plechů z křemíkové oceli. To výrazně snižuje energii potřebnou pro každý cyklus magnetizace a výrazně snižuje ztrátu hystereze.

Za třetí, konstrukce pracovní hustoty magnetického toku je relativně nízká. U transformátoru ponořeného do oleje z amorfní slitiny 800 kva je jmenovitá hustota magnetického toku obvykle nastavena na 1,35 až 1,45 T, což je méně než 1,65 až 1,75 T plechů z křemíkové oceli. Protože ztráta železa je úměrná druhé mocnině nebo vyšší mocnině hustoty magnetického toku, vhodné snížení hustoty magnetického toku může vést k výraznému snížení ztráty jednotky hmotnosti.

Na základě výše uvedených mechanismů je ztráta bez zátěže u transformátoru ponořeného do oleje z amorfní slitiny 800 kva obecně pouze 30 % až 40 % ztráty transformátoru o stejné kapacitě s plechy z křemíkové oceli S13 nebo S14. Je zvláště vhodný pro scénáře distribuce energie, kde je zařízení často v nízké zátěži nebo v pohotovostním režimu.
