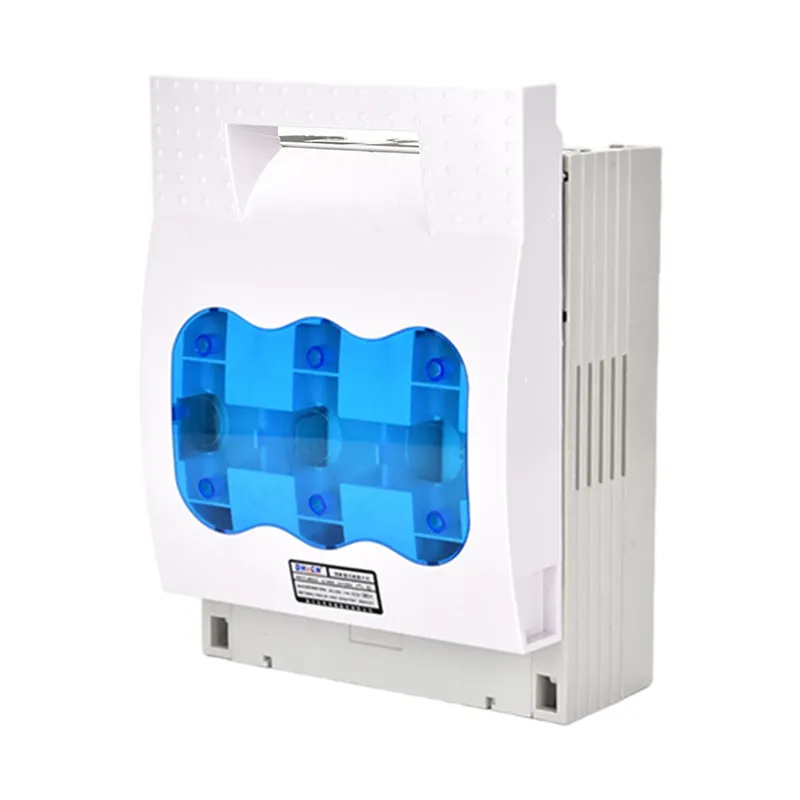

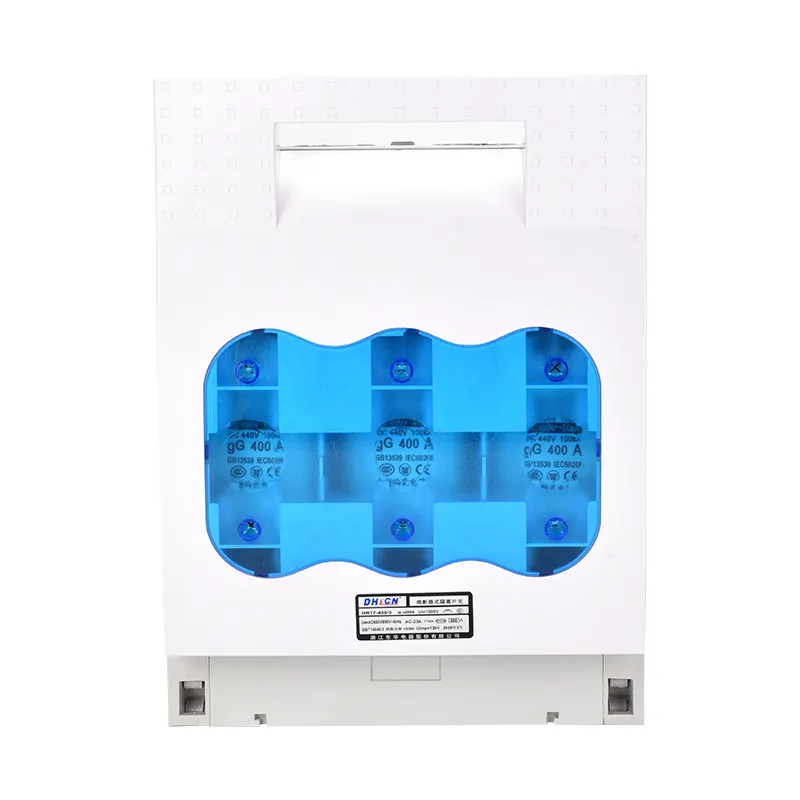

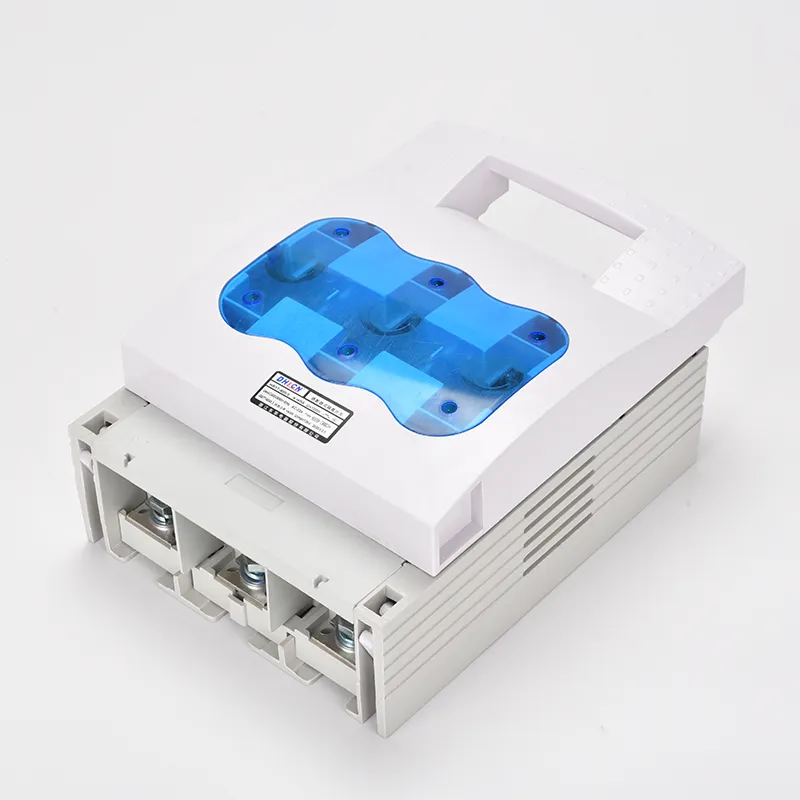

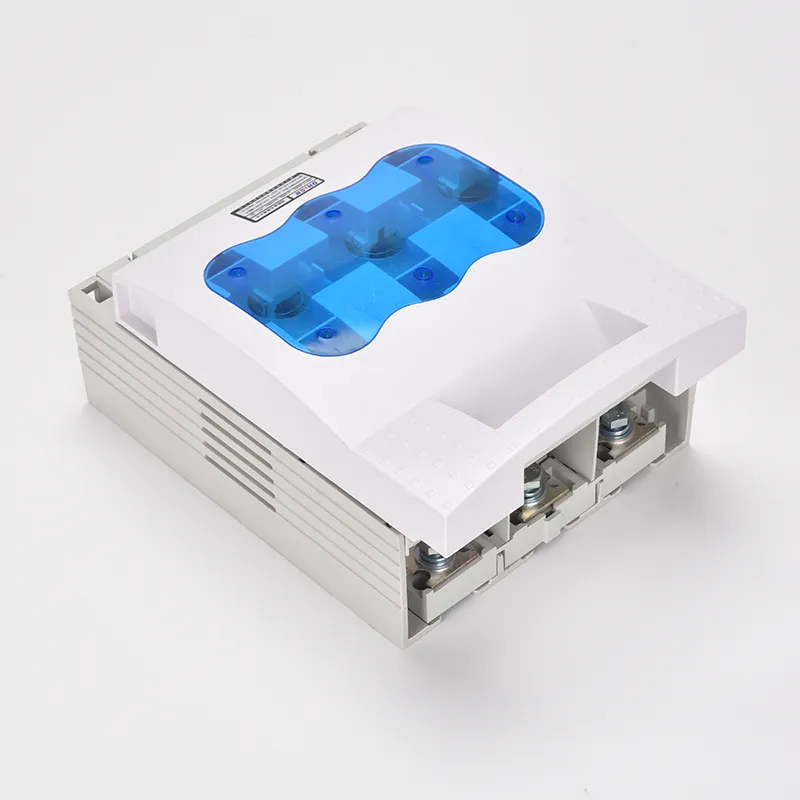

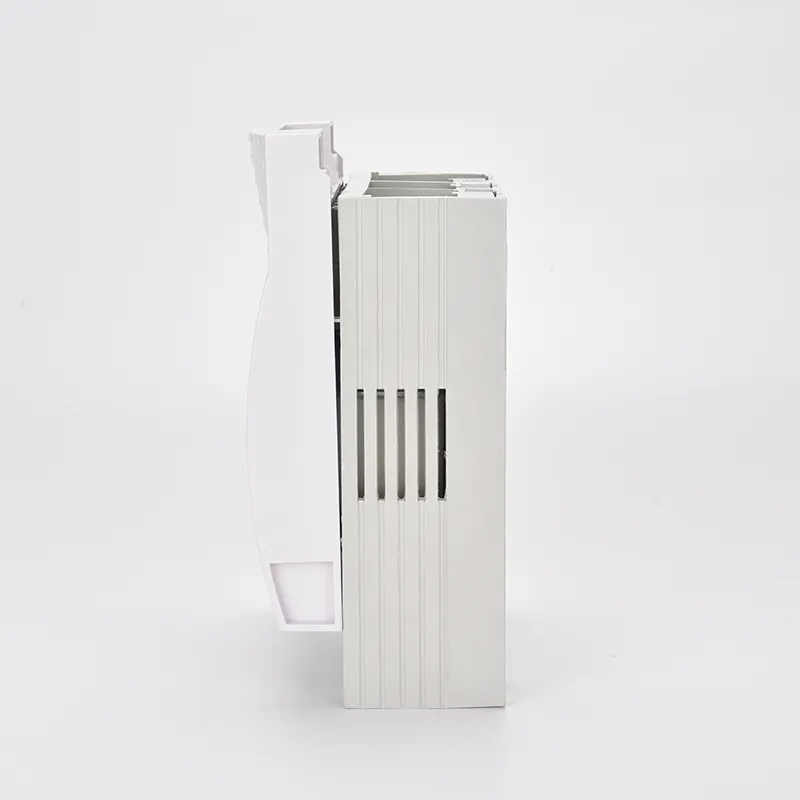

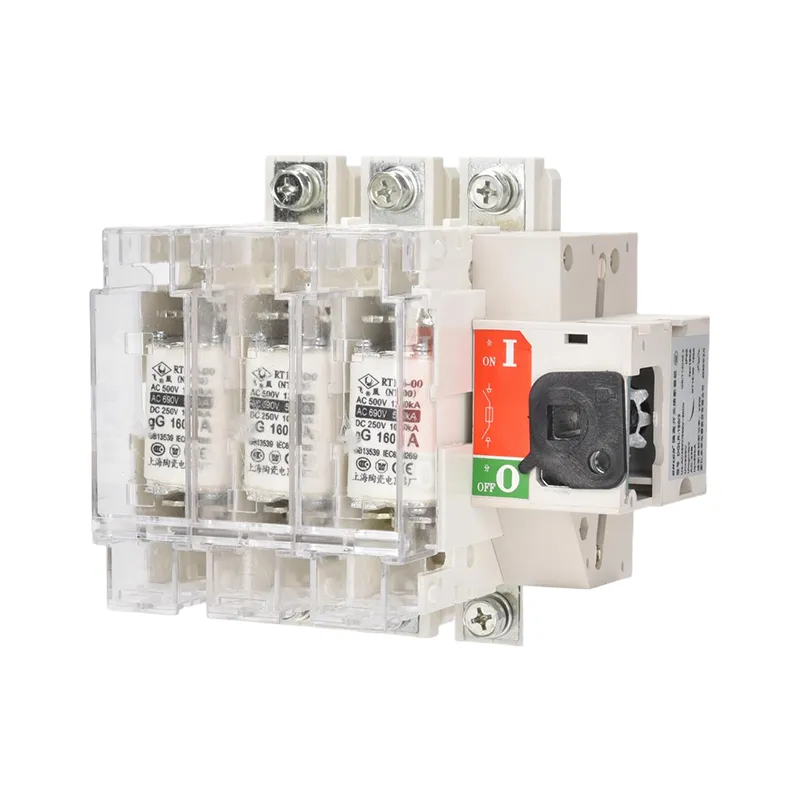

Třípólový odpojovač s pojistkou 100a je kombinované zařízení, které integruje pojistku, odpojovač a spínač v jedné jednotce. Primárně se používá k odpojení proudu v normálním provozu a přerušení proudu při zkratu a přetížení. Tento typ přepínače nabízí výhody, jako je nízká cena, stabilní provoz a snadná údržba, a zároveň poskytuje ochranu obvodu a možnosti vzdáleného monitorování prostřednictvím pojistkového prvku.

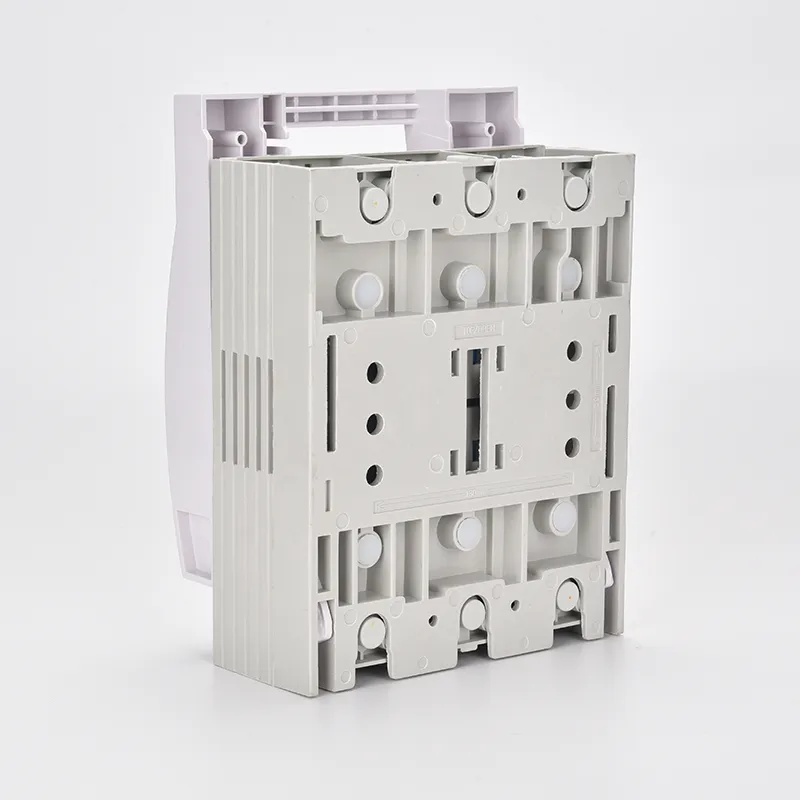

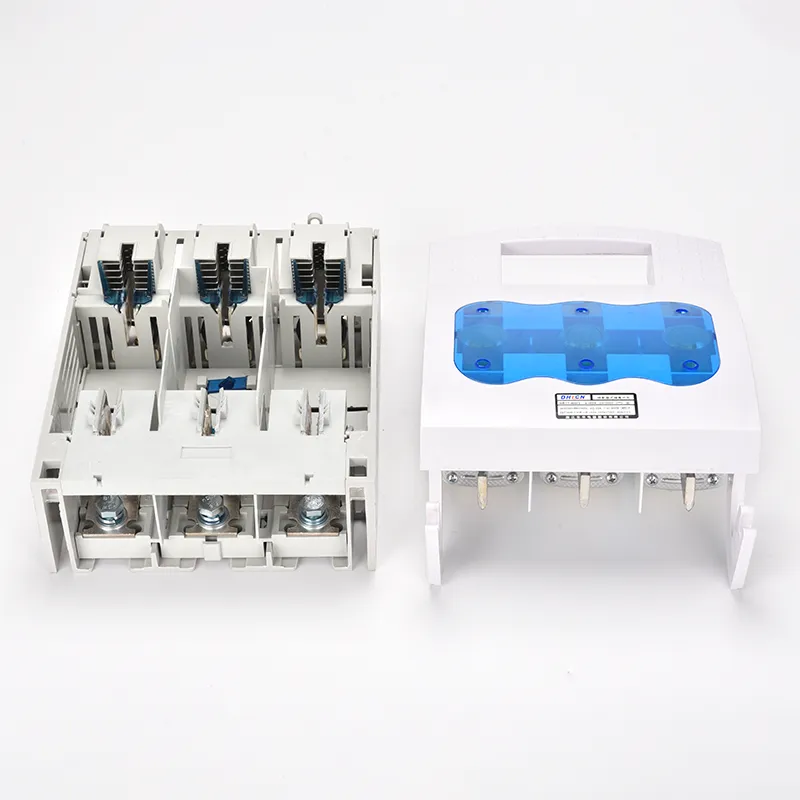

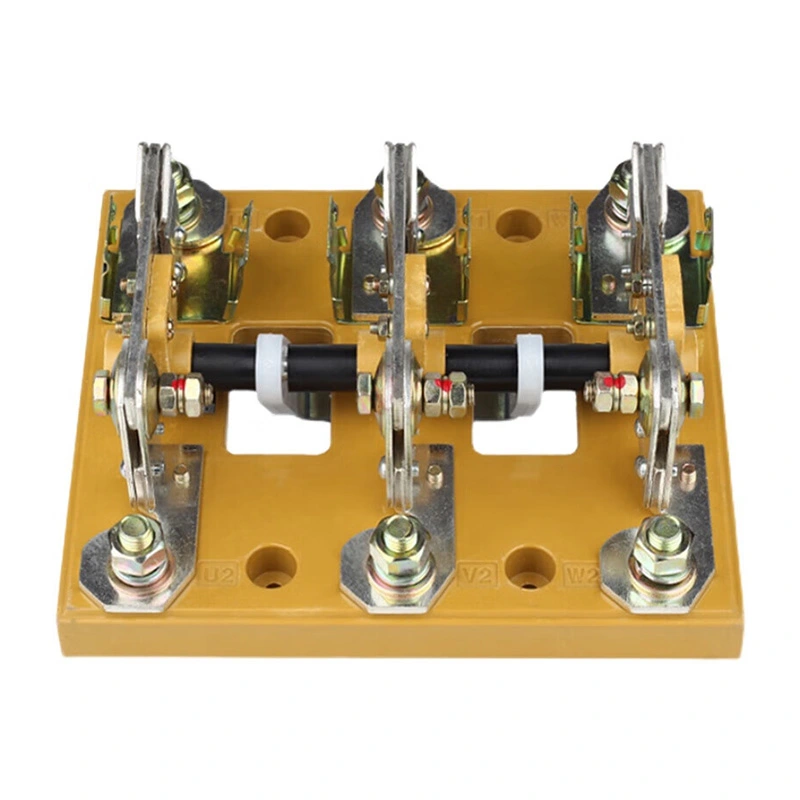

Třípólový odpojovač s pojistkou 100a je zkonstruován s montážní základnou, pevnými kontakty, pohyblivými kontakty a sklopnou čepelí. Po uzavření se čepel dotkne pevných svorek, aby dokončila elektrickou cestu. Ve stávajících konstrukcích může být montáž a demontáž těžkopádná a výměna pojistky často vyžaduje opakované úpravy kvůli omezené kompatibilitě s ovládacím pákovým mechanismem.
Vylepšený design nahrazuje elastické nastavovací šrouby přídržnými sponami ve tvaru U, které zajišťují celoplošný kontakt mezi pohyblivými a pevnými kontakty. To zvyšuje vodivost a stabilitu během provozu.
Díky své schopnosti selektivního vypínání a vynikajícím vlastnostem omezujícím proud je zařízení vhodné pro použití v továrnách, velkých budovách. Ve srovnání s jističi 3P 100A má 3pólový odpínač s pojistkou 100a nižší provozní náklady a náklady na údržbu, protože poruchy obvykle vyžadují pouze výměnu pojistky.
Patentovaná technologie zahrnuje mechanismus prevence oblouku, který zvětšuje kontaktní plochu a eliminuje jiskření během provozu, čímž řeší bezpečnostní problémy spojené s volným kontaktem u tradičních konstrukcí. Při navrhování nízkonapěťového distribučního systému by správný výběr přepínače měl vzít v úvahu jak kategorii řízení personálu, tak zamýšlený scénář aplikace.
| Typ pojistky | 0 | 1 | 2 | 3 | ||||||||
| Frekvence | 50 Hz | 50 Hz | 50 Hz | 50 Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| uživatelské rozhraní (V) | 800 | 800 | 800 | 800 | ||||||||
| v (A) | 160 | 250 | 400 | 630 | ||||||||
| Ith (A) | 160 | 250 | 400 | 630 | ||||||||
| Využití | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | ||||||||
| AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | |||||||||
| AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | |||||||||
| Tvorba kapacity | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| Breaking Capacity | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| ICS (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Ztrátový výkon pojistky (W) | 12 | 23 | 34 | 48 | ||||||||
| Ith (A) | Typ pojistky | In of Fuse (A) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| Typ | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Číslo režimu | Výhledový rozměr (mm) | Instalační rozměr (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
Otázka: Jak mohu udržovat 3pólový odpojovač s pojistkou 100a?
A: Doporučuje se pravidelná kontrola. To zahrnuje kontrolu a čištění kontaktních ploch, výměnu spálených pojistek, dotažení šroubů svorek a zajištění volného pohybu ovládacího mechanismu. Správná údržba prodlužuje životnost a zaručuje spolehlivý výkon.
Otázka: Lze rukojeť 3pólového odpojovače s pojistkou 100a uzamknout visacím zámkem?
A: Ano. Mnoho modelů má uzamykatelné rukojeti, které umožňují obsluze uzamknout spínač v poloze „OFF“ během údržby, čímž se zabrání náhodnému opětovnému zapnutí.
Otázka: Jaké jsou hlavní výhody výběru pojistkového odpínače?
A: 100a pojistkový 3pólový odpojovač poskytuje jasný bezpečnostní bod odpojení, integruje ochranu obvodu pomocí pojistek, šetří instalační prostor díky kompaktnímu designu a je vhodný pro širokou škálu nízkonapěťových aplikací.
