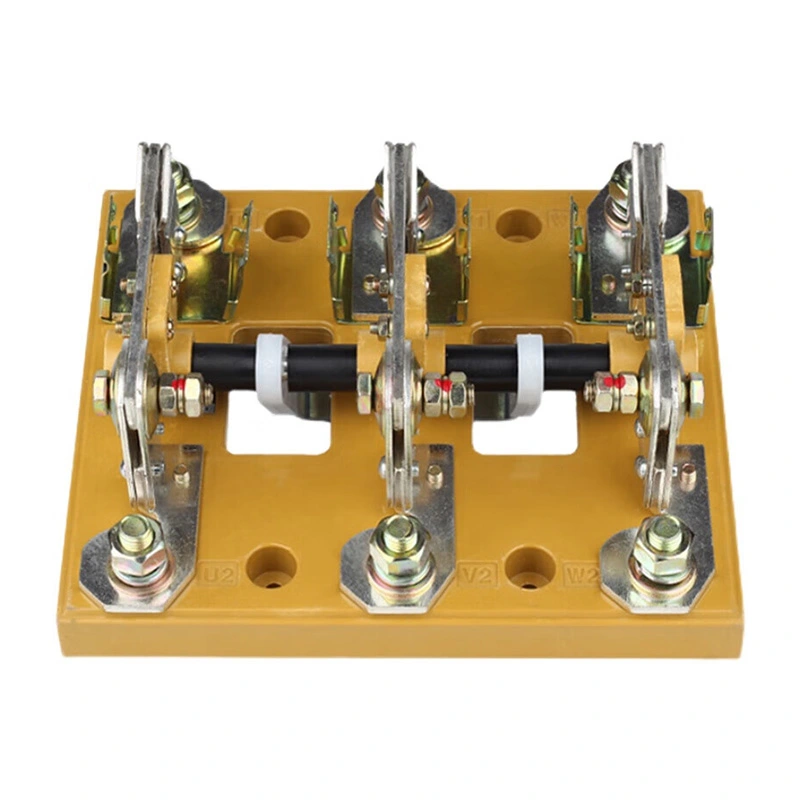

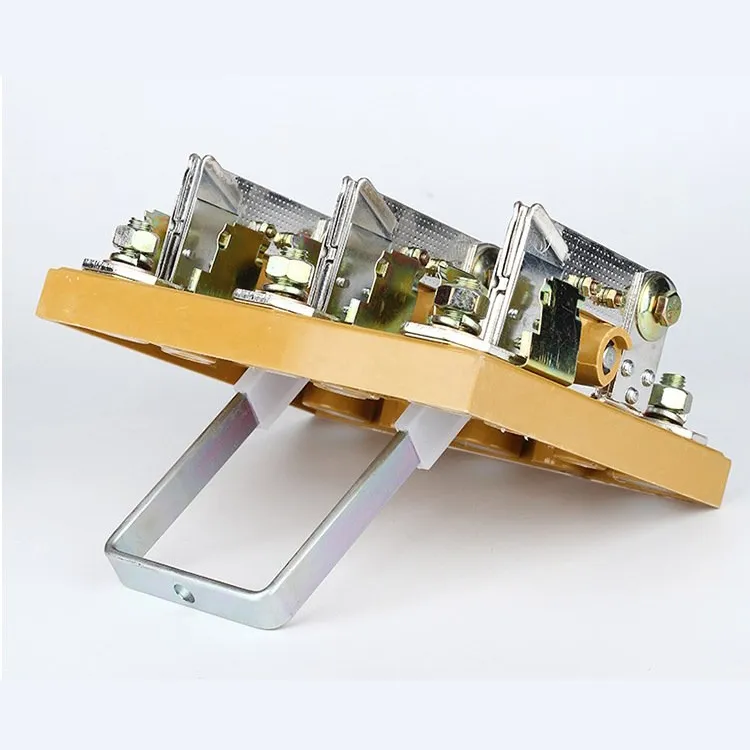

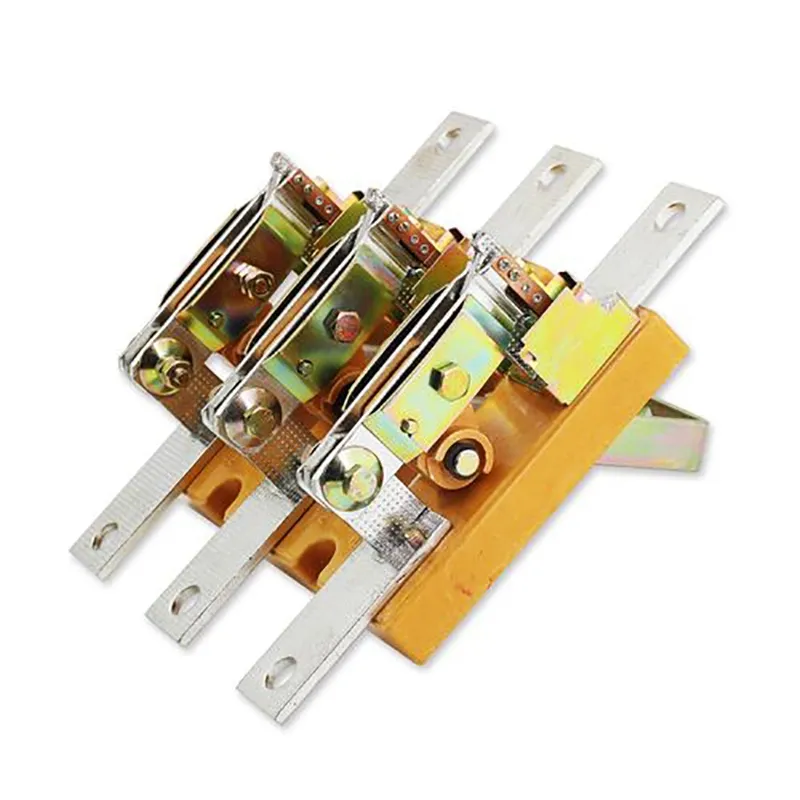

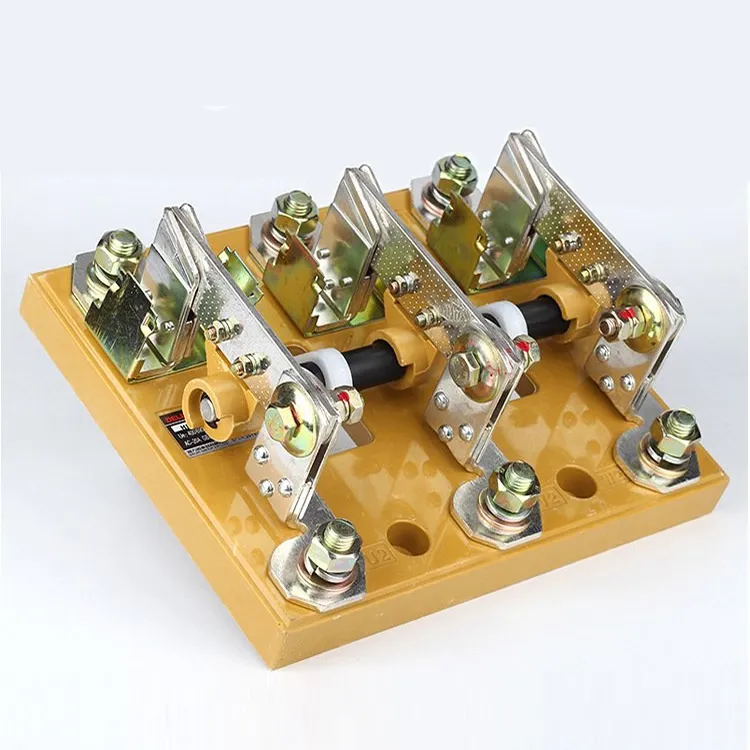

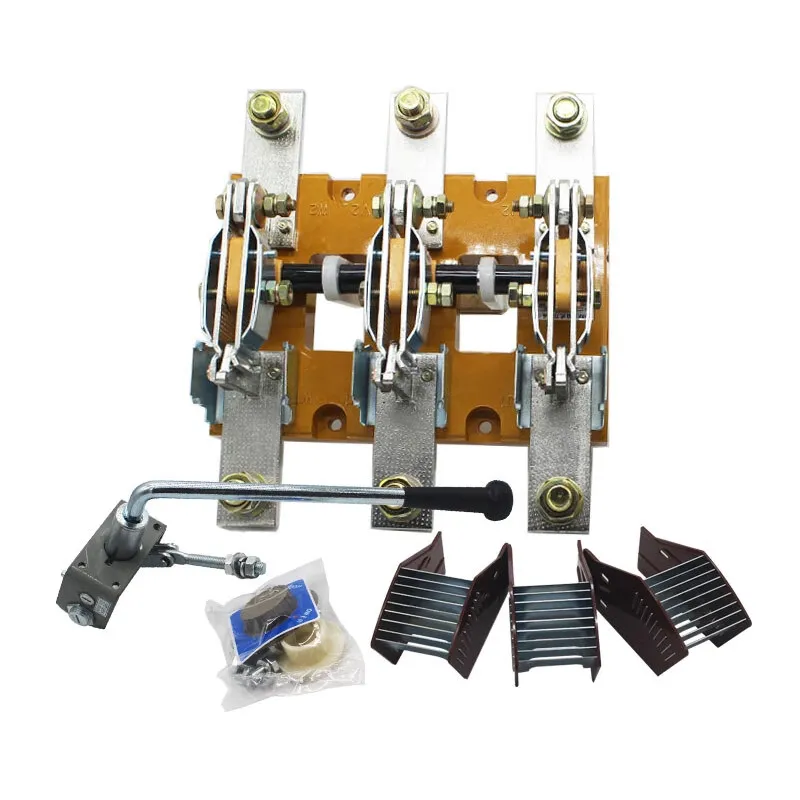

100 Amp 4pólový oddělovací spínač

Wenzhou XiFa Electric Power Equipment Co., Ltd je spolehlivá továrna na výrobu pevných 100ampérových 4pólových oddělovacích spínačů. Společnost používá epoxidové pryskyřice nebo termosetové plasty jako izolační materiál, který poskytuje účinnou izolaci mezi vodivými částmi a zabraňuje mezifázovému zkratu. A kontaktem může být měď s vysokou vodivostí nebo postříbřená měděná slitina, aby bylo zajištěno spolehlivé připojení a odpojení obvodu, přičemž postříbření snižuje odpor, zahřívání a oxidaci. Navíc u každého prodaného 100 ampérového 4pólového oddělovacího spínače technický tým odpoví na otázku klientů do 24 hodin.

Odeslat dotaz

Popis výrobku

100 ampérový 4pólový odpojovač je elektrické spínací zařízení určené k odpojení obvodů a přerušení napájení. Skládá se ze čtyř samostatných pólů, včetně dvou vstupních svorek a dvou výstupních svorek. Tím, že poskytuje spolehlivé odpojení, 100ampérový 4pólový oddělovací spínač zajišťuje bezpečnost personálu i zařízení.

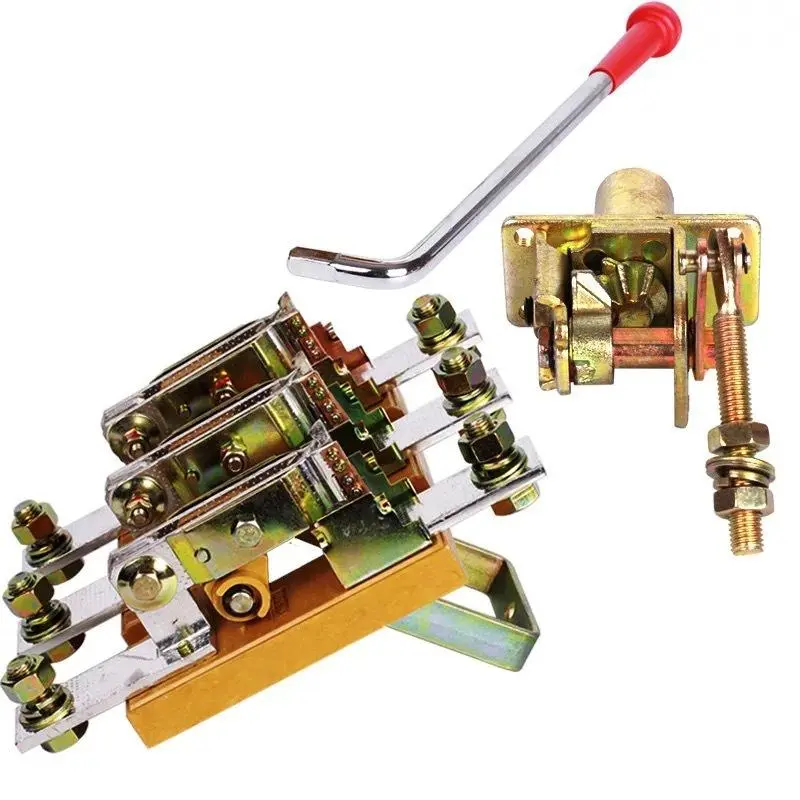

100ampérový 4pólový oddělovací spínač se obvykle skládá ze tří hlavních částí: krytu, ovládacího mechanismu a elektrických součástí. Kryt je vyroben z izolačních materiálů, aby se zabránilo úniku proudu a úrazu elektrickým proudem. Ovládací mechanismus umožňuje ruční otevření nebo zavření spínače, zatímco elektrické součásti zahrnují póly, připojovací svorky a další vodivé prvky.

Běžné aplikace 100A 4pólového oddělovacího spínače:

1.Power Systems: Široce používaný v rozvodnách a distribučních sítích, 100ampérový 4pólový oddělovací spínač odpojuje nebo přesměrovává tok energie, čímž pomáhá udržovat bezpečný a stabilní provoz sítě.

2. Průmyslové instalace: Používá se v řídicích a automatizačních systémech strojů, 100 ampérový 4pólový oddělovací spínač poskytuje bezpečné odpojení napájení během údržby a zajišťuje ochranu pracovníků i zařízení.

3. Dopravní systémy: Na železnici, metru a další dopravní infrastruktuře se spínač používá k izolaci elektrických obvodů, čímž je zajištěna bezpečnost cestujících, personálu a zařízení.

100 Amp 4 Pole Isolator Switch

Výrobní parametr:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrická pevnost (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Pracovní proud le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Výkon motoru (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Výroba a rozbití kapacity
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (špičková hodnota KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanická životnost (krát)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrická životnost (krát)
Ue=660V Jmenovitý proud le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Hmotnost (kg)
3 tyče	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 tyče	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Provozní točivý moment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Type		Velikost rámu (mm)						instalační rozměr (mm)
Type		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Type	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Časté dotazy k výrobě:

Otázka: Co je 100ampérový 4pólový oddělovací spínač?

Odpověď: Jedná se o ruční spínač určený k bezpečnému odpojení čtyřvodičového systému, obvykle třífázového plus nulového vodiče, od napájení. S jmenovitým proudem 100 A poskytuje viditelný a spolehlivý izolační bod pro účely údržby a bezpečnosti.

Otázka: Jak se liší 100ampérový 4pólový odpojovač od 100ampérového 3pólového oddělovacího vypínače?

A: 3pólový izolátor odpojuje pouze tři fázové linky. 4pólový izolátor odpojuje současně tři fáze a nulový vodič, čímž zajišťuje úplnou izolaci obvodu. To snižuje riziko toku zbytkového proudu a poskytuje vyšší bezpečnost v určitých aplikacích.

Otázka: Jaké jsou hlavní výhody použití 100A 4pólového odpojovače?

Odpověď: Mezi klíčové výhody patří úplné odpojení fází a nulového vodiče, kompaktní design, který šetří místo, snadná instalace a vysoká spolehlivost. Poskytuje jasný, viditelný bod zlomu, který zvyšuje bezpečnost během údržby.
