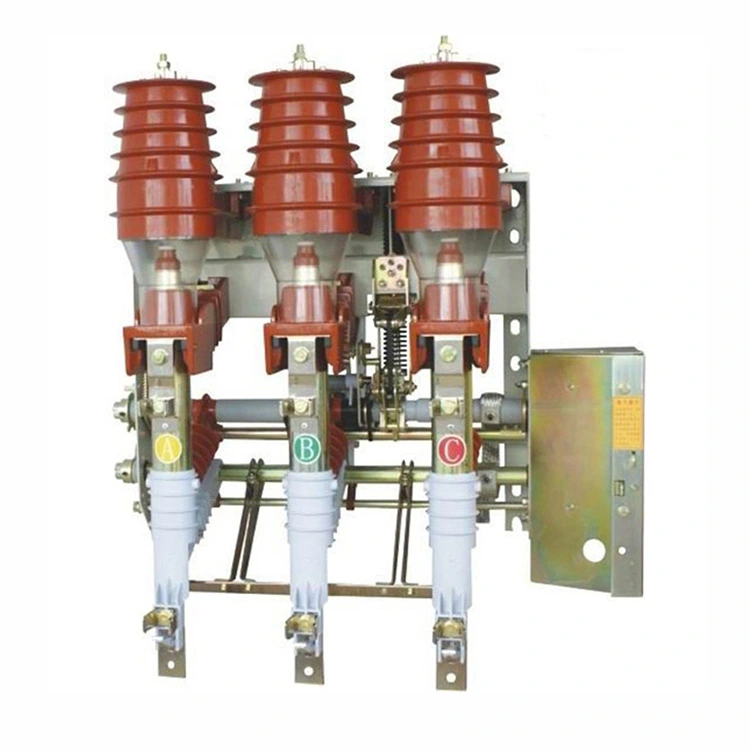

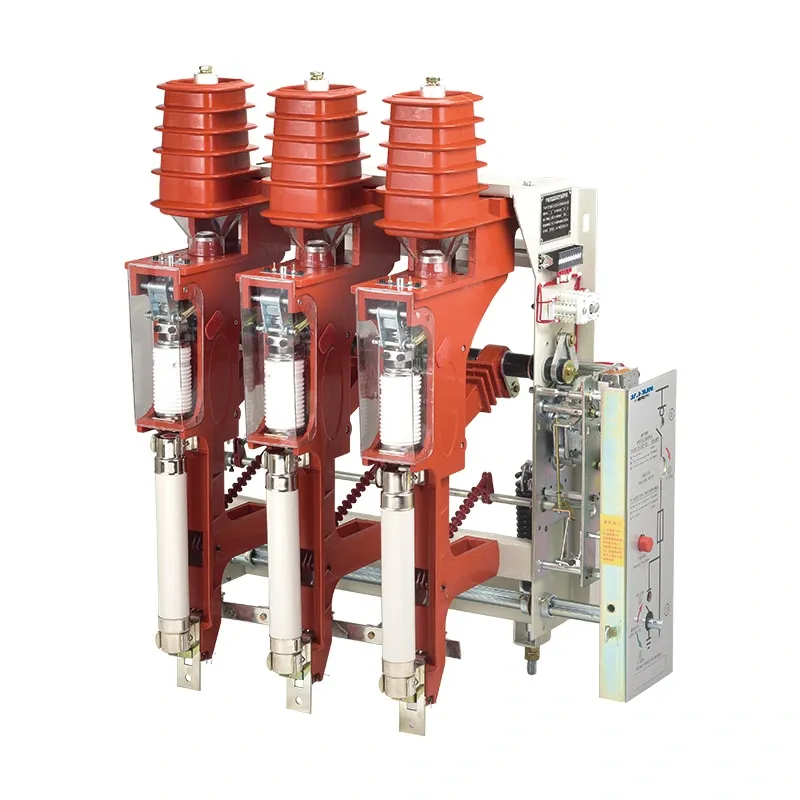

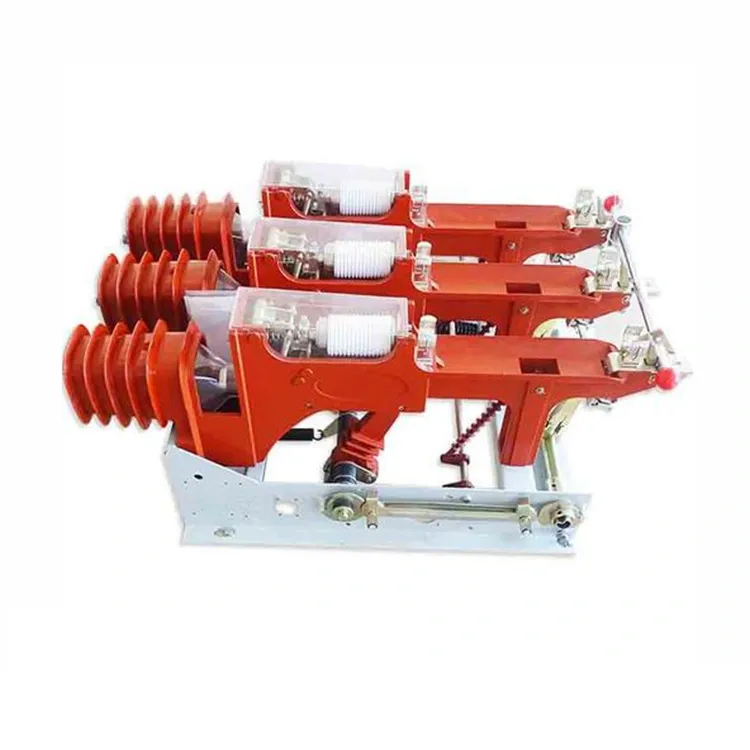

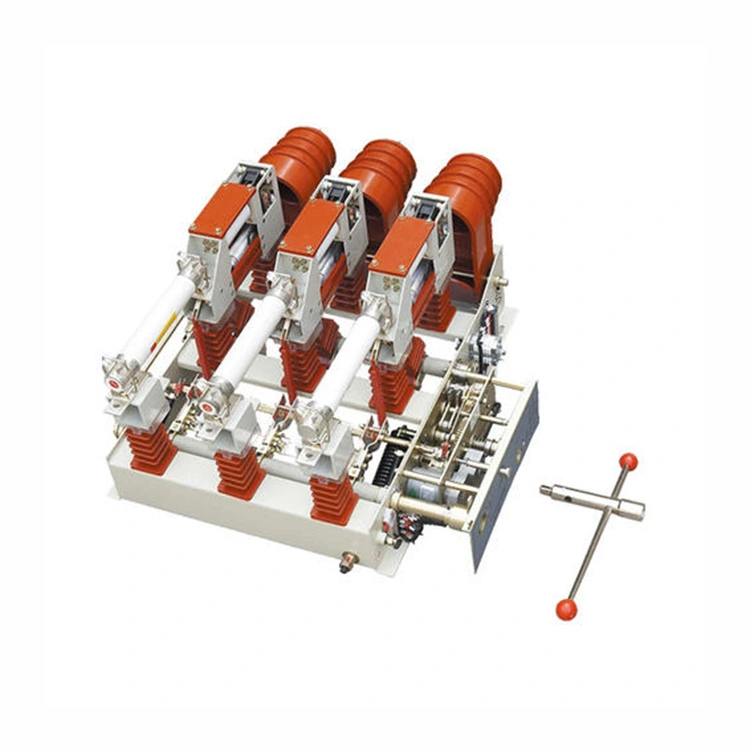

Odpínač MV vakuové pojistky 11kv

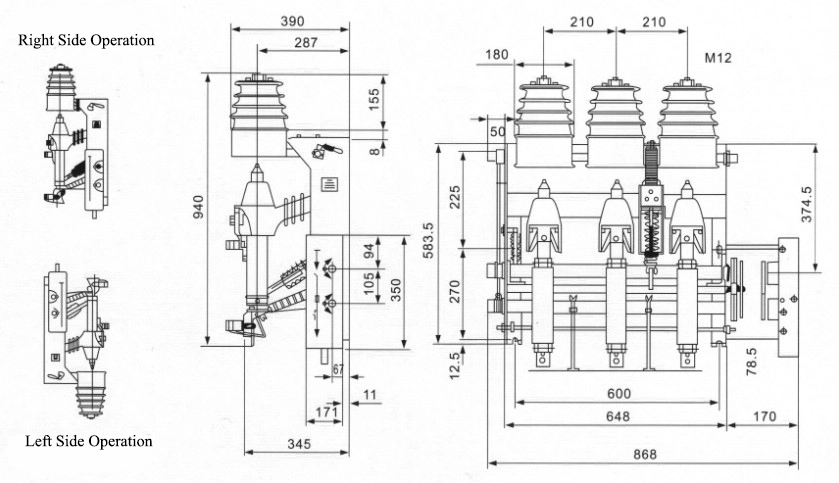

Vakuový pojistkový odpínač 11kv je třífázový vysokonapěťový rozváděč se jmenovitým napětím 12 kV a jmenovitou frekvencí 50 Hz. Je určen pro vytváření a vypínání zatěžovacích proudů, smyčkových proudů, proudů transformátorů bez zátěže a nabíjecích proudů kabelů, jakož i pro uzavírání zkratových proudů. Pokud je odpínač vybaven uzemňovačem, je schopen odolat zkratovým proudům. Strukturální prvek může být zobrazen následovně:

1. Odpínač zátěže, uzemňovač, pojistka a ovládací mechanismus jsou namontovány na jediném rámu, což umožňuje flexibilní kombinace. Konstrukce je kompaktní, s malými celkovými rozměry a snadnou instalací.

2. Kruhová hlavní jednotka, vybavená izolovaným stíněním pro pevné kontakty, dosahuje vnitřní izolace bez požadavku na mezifázové bariéry nebo izolační přepážky v místech zlomu, což účinně zabraňuje vzniku obloukových výbojů uvnitř skříně.

3. Mezi odpínačem zátěže mv vakuové pojistky, uzemňovačem a pojistkou je zajištěno spolehlivé mechanické blokování, aby byla zajištěna shoda s bezpečnostními požadavky „pěti prevence“.

4. U odpínače zátěže vakuové pojistky mv jsou k dispozici dva provozní režimy: ruční provoz a motorizovaný provoz s duálním AC/DC napájením.

Parametr produktu:

Nejčastější dotazy k produktu:

Otázka: Jak vakuová technologie zvyšuje výkon u mv vakuového vypínače zátěže 11kv?

Odpověď: Vakuové zhášedlo poskytuje čisté a spolehlivé médium pro zhášení oblouku. Zajišťuje rychlé zhášení oblouku při nulovém proudu, snižuje opotřebení kontaktů, minimalizuje požadavky na údržbu a odstraňuje ekologické problémy spojené s plynem SF₆.

Otázka: Jakou roli hrají pojistky v kombinaci odpínače zátěže a pojistky?

A: Pojistky fungují jako záložní ochrana a přerušují vysoké poruchové proudy nad kapacitu odpínače zátěže. Ovládají také mechanismus úderníku, který při poruše vypne spínač a zajišťuje koordinované odpojení obvodu.

Otázka: Jaké jsou výhody oproti konvenčnímu jističi?

Odpověď: Zatímco jističe nabízejí možnost úplného odstranění závad, vakuový odpínač zátěže pojistky poskytuje kompaktnější, nákladově efektivnější a na údržbu nenáročné řešení pro aplikace na úrovni distribuce. Je zvláště vhodný pro ochranu transformátorů, kde je dostatečná koordinace pojistek a spínačů.
