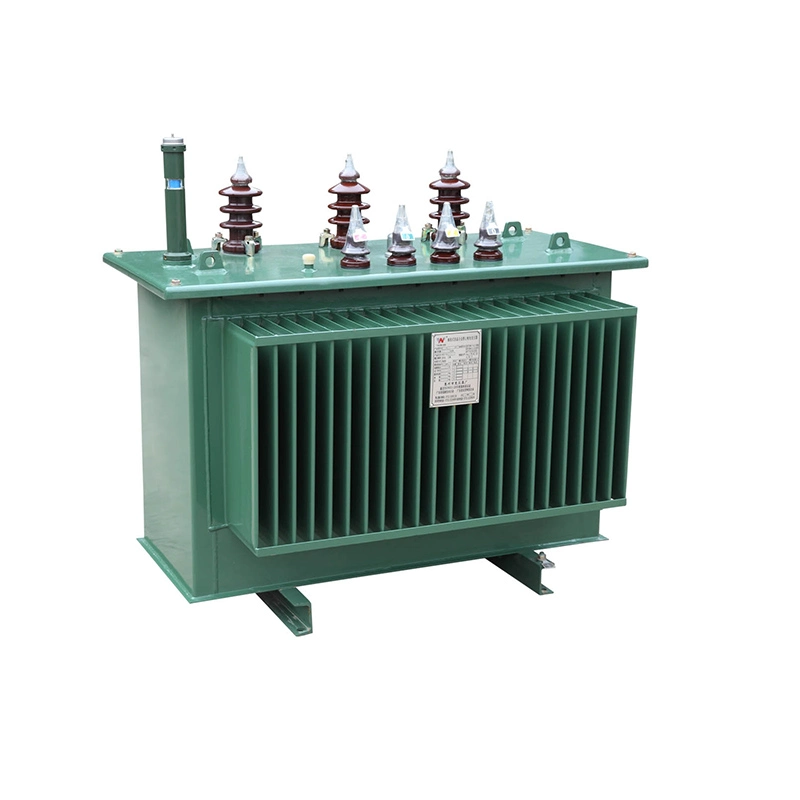

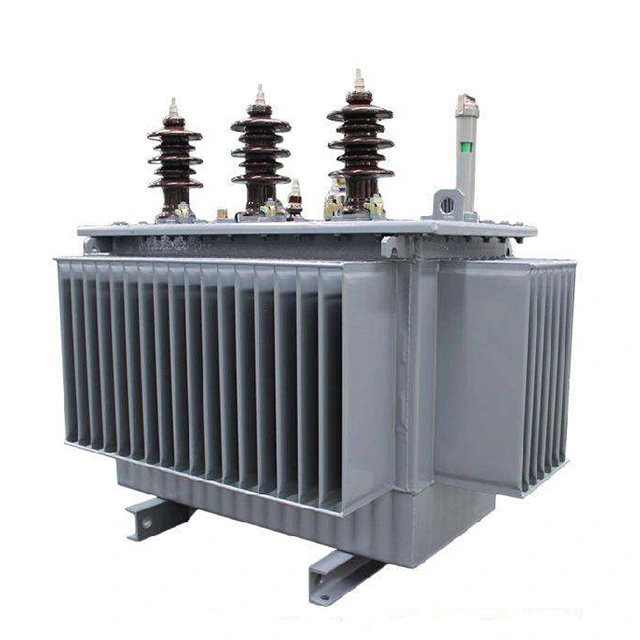

Distribuční transformátor z amorfní slitiny 50kva 0,4kv

Mnoho zemí v jihovýchodní Asii, Africe, Střední Asii a Latinské Americe energicky podporuje modernizaci venkovských energetických sítí a projekty elektrifikace venkova. V odlehlých oblastech zůstává míra zatížení trvale nízká (20 % - 35 %). Výhody úspory energie distribučního transformátoru z amorfní slitiny v provozu naprázdno byly maximalizovány, díky čemuž se staly preferovanou volbou pro místní dodavatele energie ve výběrových řízeních. Distribuované domácí fotovoltaické a malé průmyslové a komerční fotovoltaické sítě jsou vybaveny distribučními transformátory úrovně 50 kVA. S neustálým růstem globálních fotovoltaických instalací se také zvýšila poptávka po malokapacitních distribučních transformátorech z amorfních slitin.

Transformátor používá jako materiál jádra pásy amorfní slitiny. Tato amorfní slitina je formována do amorfní struktury rychlým ochlazovacím procesem, vyznačuje se extrémně nízkou hysterezní ztrátou a proudem naprázdno. Jeho elektromagnetický výkon daleko převyšuje výkon tradičních plechů z křemíkové oceli. Distribuční transformátor z amorfní slitiny 50kva 0,4kv má nižší nárůst pracovní teploty, čímž snižuje stárnutí izolačních materiálů a prodlužuje životnost zařízení. Technologie chlazení ponořenou do oleje účinně řeší problém s odvodem tepla při vysoké teplotě. Distribuční transformátorový olej z amorfní slitiny 50kva 0,4kv slouží jako chladicí médium, které zabraňuje přehřívání a poruchám a zvyšuje celkovou spolehlivost a bezpečnost.

Technické parametry:

Otázka: Může tento 50kva 0,4kv distribuční transformátor z amorfní slitiny změnit standardní skupinu připojení Dyn11 na Yyn0?

Odpověď: Ano, u tohoto 50kva 0,4kv distribučního transformátoru z amorfní slitiny lze změnit typ skupiny připojení ze standardního Dyn11 na Yyn0. Technicky je to možné, ale jeho použití má nevýhody:

1. Třetí harmonickou nelze potlačit: Na straně vysokého napětí není trojúhelníkové uzavřené vinutí, takže magnetický tok třetí harmonické železného jádra nemůže tvořit cirkulační smyčku, potenciál neutrálního bodu na straně nízkého napětí je vyrovnán a třífázové výstupní napětí je změněno. Při nesymetrické zátěži v jednofázové zátěži se na nulovém vedení objeví velký proud nulové složky a nulový vodič se abnormálně přehřívá.

2. Špatná schopnost zvládnout nevyváženou zátěž: Civilní rozvod energie sestává hlavně z jednofázového osvětlení a zátěže domácích spotřebičů. Třífázové zátěže jsou náchylné k nevyváženosti. Za podmínek Yyn0 je zkreslení napětí 50kva 0,4kv distribučního transformátoru z amorfní slitiny vážné a je snadné spálit koncové lampy, malé motory a přesná elektrická zařízení. Vysokonapěťové trojúhelníkové vinutí Dyn11 může vytvořit cirkulační smyčku pro trávení třetí harmonické a účinek stabilizace napětí je vynikající.

3. Omezený přístup k připojení k síti: Hlavní elektrické sítě a projekty připojení fotovoltaické sítě na celém světě mají závazná ustanovení pro Dyn11 a modely Yyn0 nemohou projít schválením připojení k síti úřadem pro dodávky energie a nemohou být připojeny k městské veřejné síti.

Transformátor amorfní slitiny ve zpracování

Zařízení

Testovací centrum

Transformátor v dopravě
