V rušném datovém centru plném tisíců serverů je nutné přesně monitorovat každý watt spotřebované energie. Správce zařízení spoléhá na síť měřičů ke sledování spotřeby energie, identifikaci neefektivity a alokaci nákladů. V srdci každého z těchto měřičů leží aProudový transformátor CT— nenáročný senzor, který tiše vykonává jeden z nejkritičtějších úkolů v elektrickém měření. Bez této součásti by bylo přesné monitorování výkonu téměř nemožné. Proudové transformátory jsou základním mostem mezi vysokonapěťovým, silnoproudým světem distribuce energie a citlivou nízkopříkonovou elektronikou moderních měřicích systémů.
Co tedy dělá proudový transformátor CT klíčovým senzorem pro elektrické měřicí systémy? Odpověď spočívá ve třech základních schopnostech: přesné měření proudu v širokém dynamickém rozsahu, kompletní galvanické oddělení mezi primárním okruhem a měřicím zařízením a schopnost poskytovat standardizovaný nízkoproudový výstup, který lze snadno zpracovat měřidly a ochrannými relé. Tento článek prozkoumá konstrukční principy, výkonnostní charakteristiky a aplikační úvahy, které činí proudové transformátory nepostradatelnými v elektrickém měření. Od fyziky magnetické indukce až po praktické výzvy přesnosti a saturace, rozebereme techniku, která těmto zařízením umožňuje poskytovat spolehlivá měření ve všem, od bytových submetrů po vysokonapěťové rozvodny.

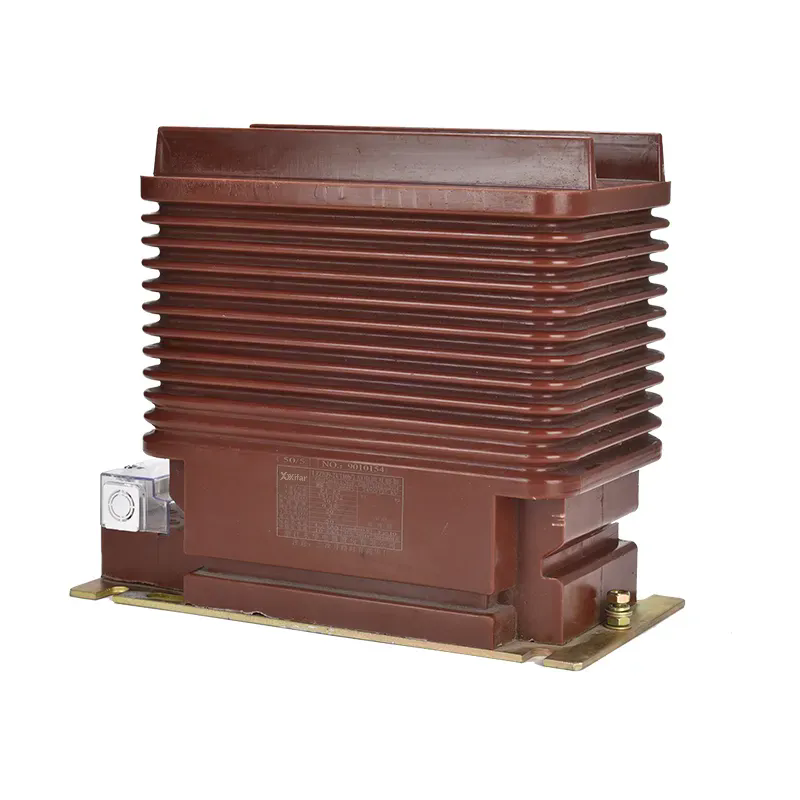

Proudový transformátor CT je typ přístrojového transformátoru navržený tak, aby produkoval redukovaný, přesně škálovaný proud, který je úměrný proudu tekoucímu primárním vodičem. Jedná se o pasivní zařízení, které funguje na principu elektromagnetické indukce. Primární vodič – drát přenášející měřený proud – prochází jádrem CT, což je typicky prstenec z vysoce permeabilního magnetického materiálu, jako je křemíková ocel nebo nanokrystalická slitina. Tento primární vodič funguje jako jednozávitové primární vinutí. Sekundární vinutí, sestávající z mnoha závitů izolovaného měděného drátu navinutého kolem jádra, poskytuje výstupní proud. Když střídavý proud protéká primárním vodičem, vytváří v jádře proměnlivý magnetický tok. Tento tok indukuje proud v sekundárním vinutí, který je úměrný primárnímu proudu, zmenšený o poměr závitů.
Představte si proudový transformátor jako přesnou váhu, která měří hmotnost slona vážením malého reprezentativního vzorku. Primárním proudem je slon – velký a nemotorný. Sekundární proud je malý vzorek – snadno se měří a bezpečně se s ním manipuluje. Poměr otáček CT určuje faktor měřítka. Například 1000:5 CT znamená, že když primárním okruhem proteče 1000 ampérů, sekundárním okruhem poteče 5 ampérů. Tento standardizovaný sekundární výstup 5 A (nebo 1 A) umožňuje vyrábět měřiče, relé a další monitorovací zařízení jako standardizovaná, vyměnitelná zařízení, aniž by bylo nutné je navrhovat pro vysoké proudy a napětí primárního okruhu. To je základní důvod, proč je proudový transformátor CT páteří moderního elektrického měření.
Materiál jádra je kritickým faktorem výkonu CT. Jádro musí mít vysokou permeabilitu, aby účinně koncentrovalo magnetický tok, a musí mít nízkou hysterezi, aby se minimalizovaly ztráty. Jádro musí mít také lineární magnetizační křivku, aby bylo zajištěno, že poměr mezi primárními a sekundárními proudy zůstane konstantní v celém rozsahu proudů. NaWenzhou Xifa Electrical Equipment Co., Ltd.,vyrábíme jádra CT transformátorů proudu z vysoce kvalitní křemíkové oceli s orientovaným zrnem, vybrané pro své vynikající magnetické vlastnosti a nízkou koercivitu. Zkušenosti naší továrny s konstrukcí jádra a technologií vinutí zajišťují, že naše proudové transformátory poskytují spolehlivý a přesný výkon v celé řadě aplikací.
Bezpečnost je hlavním důvodem, proč se proudové transformátory používají v měřicích aplikacích. Přímé připojení měřiče k vysokonapěťovému obvodu s vysokým proudem by bylo mimořádně nebezpečné. Měřič by musel být dimenzován na plné primární napětí (což může být stovky kilovoltů) a proud (což může být tisíce ampérů). To by bylo fyzicky velké, neúměrně drahé a ze své podstaty nebezpečné. Transformátor proudu CT elegantně řeší tento problém tím, že poskytuje galvanické oddělení. Mezi primárním okruhem a sekundárním okruhem není žádné přímé elektrické spojení. Primární část je oddělena od sekundáru izolací jádra a fyzickou vzdáleností mezi vinutími. Tato izolace zajišťuje, že měřič a obsluha nejsou vystaveni nebezpečným napětím a proudům primárního systému.
Sekundární obvod proudového transformátoru CT je navržen tak, aby se s ním dalo bezpečně pracovat. Typický sekundární výstup je buď 5 A nebo 1 A, který je snadno zvládnutelný standardními měřidly a ochrannými relé. Napětí na sekundárních svorkách je také udržováno nízké. Tento bezpečnostní aspekt není jen pohodlím; je to základní bezpečnostní požadavek. Sekundární obvod CT nesmí být nikdy otevřen, pokud je primární obvod pod napětím. Je-li sekundární okruh otevřený, vysoká impedance sekundárních svorek způsobí zvýšení toku jádra na nebezpečnou úroveň, generování vysokého napětí, které může být smrtelné pro personál a destruktivní pro zařízení.
Pro aplikace měření je tato bezpečnost prvořadá. Proudový transformátor CT umožňuje bezpečnou instalaci měřiče na místě, které je vhodné pro čtení a údržbu. Elektroměr může být umístěn v panelu, namontován na stěnu nebo dokonce umístěn vzdáleně od primárního okruhu. To je zvláště důležité v moderních datových centrech, průmyslových zařízeních a komerčních budovách, kde centralizované systémy řízení energie vyžadují přesné měření ve více bodech. Naše továrna v Xifa navrhuje svůj Current Transformer CT s ohledem na bezpečnost, s použitím vysoce kvalitních izolačních materiálů a robustní konstrukce, aby byla zajištěna spolehlivá izolace po celou dobu životnosti produktu.
Pro jakoukoli aplikaci měření je přesnost nejdůležitějším výkonnostním parametrem. Přesnost proudového transformátoru CT je vyjádřena jeho třídou přesnosti, která definuje přípustnou chybu v poměru mezi primárním a sekundárním proudem a přípustným fázovým posunem. Třída přesnosti je určena kombinací písmena a čísla. Pro aplikace měření jsou nejběžnější třídy přesnosti 0,1, 0,2, 0,5, 1 a 3. Číslo udává maximální procentuální chybu při jmenovitém proudu. Například CT třídy 0,5 má maximální chybu poměru 0,5 % při jmenovitém proudu.
Fázový posun je také rozhodující pro přesné měření výkonu. V třífázovém systému mohou fázové chyby v CT způsobit významné chyby v měření činného a jalového výkonu. Třída přesnosti také definuje maximální fázový posun. Například CT třídy 0,5 má maximální fázový posun 20 minut (0,33 stupně). Třída přesnosti se měří při specifické zátěži (zátěži) a při určitém procentu jmenovitého proudu (obvykle 100 %). Přesnost CT není konstantní v celém jeho rozsahu; je typicky nejpřesnější při jmenovitém proudu a degraduje při velmi nízkých proudech a při proudech nad jmenovitou hodnotou.
Následující tabulka shrnuje třídy přesnosti a jejich typické aplikace měření.
| Třída přesnosti | Chyba maximálního poměru | Maximální fázový posun | Typická aplikace |
| 0.1 | 0,1 % | 5 minut | Přesné měření, kalibrace, standardy |
| 0.2 | 0,2 % | 10 minut | Vysoce přesné měření příjmů |
| 0.5 | 0,5 % | 20 minut | Obchodní a průmyslové měření |
| 1.0 | 1,0 % | 60 minut | Univerzální měření |
| 3.0 | 3,0 % | Neuvedeno | Pouze indikace |
Výběr správné třídy přesnosti je zásadní rozhodnutí. Pro aplikace měření tržeb, kde se měření používají pro fakturaci, je nezbytná vyšší přesnost (0,1 nebo 0,2). Pro dílčí měření a obecné monitorování obvykle postačuje CT třídy 0,5 nebo 1,0. Požadovaná třída přesnosti závisí také na zatížení měřidla. Měřidlo musí mít dostatečně nízkou zátěž, aby bylo zajištěno, že CT pracuje v rámci svých specifikovaných mezí přesnosti. Ve Wenzhou Xifa Electrical Equipment Co., Ltd. nabízíme celou řadu tříd přesnosti proudového transformátoru CT, aby vyhovovaly potřebám našich zákazníků, od vysoce přesného měření výnosů až po obecné monitorovací aplikace.
Jednou z klíčových výhod proudového transformátoru CT je jeho schopnost přesně měřit proudy v širokém rozsahu, od malých zlomkových proudů až po velké přetěžovací proudy. Tento dynamický rozsah je nezbytný pro moderní elektrické měřicí systémy, které musí přesně měřit spotřebu energie v obdobích nízkého i velkého zatížení. Dynamický rozsah CT je primárně určen materiálem jádra a konstrukcí vinutí. Jádro musí být schopno pracovat lineárně v širokém rozsahu hustot toku. Vinutí musí být navrženo tak, aby minimalizovalo únikovou indukčnost a poskytovalo stabilní poměr závitů.
Materiál jádra je nejdůležitějším faktorem pro dosažení širokého dynamického rozsahu. Jádro musí mít lineární magnetizační křivku, což znamená, že hustota toku je úměrná magnetizační síle až do bodu nasycení. Jádro s vysokou permeabilitou, jako je křemíková ocel s orientovaným zrnem, má relativně lineární oblast v širokém rozsahu proudů. Jádro musí mít také nízkou koercitivitu, aby se minimalizovala hystereze a zajistilo se, že si CT zachová svou přesnost v průběhu času. Materiál jádra je také vybrán tak, aby měl vysokou hustotu toku nasycení, aby se zabránilo nasycení jádra za poruchových podmínek. Důležitá je také geometrie jádra; jádro s velkou plochou průřezu zvládne větší tok bez nasycení.
Konstrukce vinutí ovlivňuje také dynamický rozsah. Sekundární vinutí je typicky navinuté s velkým počtem závitů, aby se vytvořilo vysoké výstupní napětí na ampér primárního proudu. Tato vysoká citlivost umožňuje CT přesně měřit malé proudy. Vinutí je navrženo tak, aby minimalizovalo únikovou indukčnost, která může způsobit chyby při vysokých frekvencích a během přechodových podmínek. Izolace mezi závity musí být robustní, aby se zabránilo zkratům. Vinutí musí být také navrženo tak, aby zvládlo jmenovitý proud bez přehřátí. Naše továrna ve Wenzhou Xifa Electrical Equipment Co., Ltd. používá pokročilé techniky vinutí a vysoce kvalitní materiály, aby zajistila, že náš proudový transformátor CT poskytuje široký dynamický rozsah a konzistentní výkon v celém jejich provozním rozsahu.
Konstrukce jádra a vinutí musí také zohledňovat vliv zatížení. Zátěž je impedance sekundárního okruhu včetně měřiče, přívodů a připojovacích svorek. Vysoká zátěž může snížit efektivní dynamický rozsah CT a může způsobit saturaci při relativně nízkých proudech. Je důležité vybrat CT s hodnocením, které odpovídá očekávané zátěži. CT s vysokou zátěží bude mít větší jádro a více otáček, což má za následek širší dynamický rozsah. Náš technický tým vám může pomoci s výpočtem vhodné zátěže pro vaši aplikaci.
Dva kritické faktory, které ovlivňují přesnost a výkon proudového transformátoru CT, jsou zátěž a saturace. Zátěž je celková impedance sekundárního okruhu, včetně měřiče, připojovacích vodičů a koncových bodů. Pokud je zátěž příliš vysoká, výstupní napětí CT bude nuceno stoupat, což způsobí zvýšení toku jádra, což může vést k saturaci. K nasycení dochází, když hustota toku jádra dosáhne maximální hustoty toku materiálu, za kterou zvýšení primárního proudu nevede k proporcionálnímu zvýšení sekundárního proudu. To způsobí, že CT produkuje zkreslený výstupní signál, což vede k nepřesným měřením.
Vztah mezi zátěží a saturací je kritickým hlediskem návrhu. CT je hodnoceno pro specifickou zátěž, typicky vyjádřené ve VA (voltampérech). Například CT s výkonem 5 VA může řídit sekundární obvod s celkovou impedancí až 0,2 ohmu při 5 A (protože P = I²R). Pokud zátěž překročí tuto hodnotu, CT se může saturovat při nižším primárním proudu, což omezí jeho dynamický rozsah a způsobí chyby měření. Je nezbytné vybrat CT se jmenovitým zatížením, které je vyšší než skutečné zatížení měřiče a připojovacích vodičů.
Pro zajištění přesného měření by CT měl být provozován hluboko pod bodem saturace. Rozpětí mezi provozním tokem a saturačním tokem se nazývá "rozpětí saturace". CT s vysokou rezervou saturace bude odolnější vůči saturaci a zachová si svou přesnost v širším rozsahu proudů. Hranice nasycení je určena materiálem jádra, geometrií jádra a počtem závitů. CT navržené pro měřicí aplikace mají obvykle vysokou saturační rezervu, aby bylo zajištěno, že zvládnou přetížení bez ztráty přesnosti. Následující tabulka ilustruje vliv zátěže na přesnost měření typického proudového transformátoru CT.
| Zátěž (% hodnocení) | Chyba měření (%) | Účinek |
| 25 % | 0,1 % | V rámci specifikace, přesné měření |
| 50 % | 0,15 % | V rámci specifikace, přesné měření |
| 100 % | 0,3 % | Při jmenovité zátěži mírný nárůst chyb |
| 150 % | 1,5 % | Nadměrná zátěž, významná chyba |
| 200 % | 5,0 % | Silná saturace, nespolehlivé měření |
Zátěž by měla být vždy pečlivě vypočítána a ověřena ve fázi návrhu měřicího systému. CT s vyšším hodnocením VA zvládne vyšší zátěž, ale je také větší a dražší. CT s nižším hodnocením VA je menší a levnější, ale je citlivější na zátěž a při velkém zatížení se může saturovat. Ve společnosti Xifa nabízíme řadu proudových transformátorů CT s různou zátěží, aby vyhovovaly specifickým požadavkům různých aplikací měření. Náš technický tým vám může pomoci s výběrem správného CT pro vaši aplikaci.
Výběr správného proudového transformátoru CT pro aplikaci měření zahrnuje systematické vyhodnocení požadavků systému na proud, napětí a přesnost. Následující rámec výběru poskytuje postupný přístup k zajištění správné specifikace CT. Prvním krokem je určení rozsahu primárního proudu. CT musí být schopen přesně měřit maximální provozní proud a také musí být schopen bez poškození odolat maximálnímu poruchovému proudu. Jmenovitý proud CT by měl být zvolen tak, aby byl přibližně 60-80 % maximálního očekávaného zátěžového proudu, což poskytuje určitou rezervu pro budoucí růst zátěže. Rovněž je třeba vzít v úvahu dynamický rozsah CT, aby bylo zajištěno, že dokáže přesně měřit minimální a maximální proudy.
Druhým krokem je stanovení požadované třídy přesnosti. Pro měření výnosů je vyžadována vysoká třída přesnosti (0,1 nebo 0,2). Pro dílčí měření a obecné monitorování může být dostatečná nižší třída přesnosti (0,5 nebo 1,0). Třída přesnosti musí také odpovídat zatížení měřidla. Třetím krokem je určení zátěže. Zátěž musí být vypočítána na základě vstupní impedance měřiče, délky propojovacích vodičů a impedance všech mezilehlých zařízení. CT musí mít zátěž, která je vyšší než vypočítaná zátěž.
Následující tabulka shrnuje klíčová kritéria výběru a poskytuje typické hodnoty pro proudový transformátor CT.
| Výběrové kritérium | Úvahy | Typické hodnoty |
| Primární proud (A) | Maximální trvalý zatěžovací proud | 50, 100, 200, 400, 800, 1000, 2000 |
| Sekundární proud (A) | Standardní výstup pro měřiče | 5 A nebo 1 A |
| Třída přesnosti | Požadovaná přesnost měření | 0,1, 0,2, 0,5, 1,0 |
| zátěž (VA) | Celková impedance sekundárního okruhu | 2,5, 5, 10, 15, 30 |
| Úroveň izolace | Jmenovité napětí primárního okruhu | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frekvence (Hz) | Síťová frekvence | 50 Hz nebo 60 Hz |
Mezi další faktory, které je třeba vzít v úvahu, patří úroveň izolace, frekvence a okolní teplota. PTP musí být dimenzován na napěťovou hladinu primárního okruhu. Pro vysokonapěťové aplikace musí mít CT dostatečnou izolaci a povrchové vzdálenosti. PTP musí být dimenzován pro síťovou frekvenci (50 Hz nebo 60 Hz). Okolní teplota ovlivňuje výkon CT a jeho schopnost odvádět teplo. Ve společnosti Xifa vyrábíme proudový transformátor CT pro širokou škálu aplikací, od nízkonapěťové distribuce až po měření vysokonapěťových rozvoden. Naše produkty jsou navrženy tak, aby splňovaly příslušné mezinárodní normy a jsou přísně testovány, aby byl zajištěn spolehlivý výkon.
Otázka 1: Jaký je rozdíl mezi transformátorem proudu a transformátorem napětí?
Odpověď: Proudový transformátor (CT) se používá k měření proudu a je zapojen do série s obvodem. K měření napětí se používá napěťový transformátor (VT), který je zapojen paralelně. CT produkuje sekundární proud úměrný primárnímu proudu, zatímco VT produkuje sekundární napětí úměrné primárnímu napětí. Oba jsou to přístrojové transformátory používané pro měření a ochranu. Proudový transformátor CT je klíčovým snímačem pro měření proudu v energetických systémech.
Otázka 2: Mohu instalovat proudový transformátor CT v libovolné orientaci?
Odpověď: I když Current Transformer CT lze nainstalovat ve většině orientací, obecně se doporučuje řídit se pokyny výrobce. Orientace významně neovlivňuje přesnost při normálních provozních proudech. Pro aplikace s vysokou přesností je však vhodné zajistit, aby jádro nebylo vystaveno nadměrným vibracím nebo magnetickým polím. U split-core CT je třeba dbát na to, aby bylo jádro správně uzavřeno a zajištěno, aby byla zachována přesnost.
Otázka 3: Jak si mohu vybrat mezi sekundárním CT 5 A a 1 A?
Odpověď: Volba mezi 5A a 1A sekundárním transformátorem proudu CT závisí na měřicím zařízení a vzdálenosti mezi CT a měřičem. Výstup 5 A je běžnější a poskytuje vyšší úroveň signálu, což může být výhodné v hlučném prostředí. Výstup 1 A se často používá pro přenos na dlouhé vzdálenosti, protože nižší proud snižuje úbytek napětí ve vodičích. Většina moderních elektroměrů podporuje vstupy 5A i 1A. Naše továrna může poskytnout pokyny pro optimální volbu pro vaši konkrétní aplikaci.
Otázka 4: Co způsobuje saturaci proudového transformátoru CT?
Odpověď: Proudový transformátor CT se nasytí, když magnetický tok v jádře dosáhne svého maximálního limitu. K tomu obvykle dochází, když primární proud výrazně překročí jmenovitou kapacitu transformátoru nebo když je sekundární zátěž příliš vysoká. Saturace může být také způsobena vysokou stejnosměrnou složkou v primárním proudu nebo nadměrnou frekvencí systému. Když se CT saturuje, jeho výstupní proud se zkresluje a není úměrný primárnímu proudu, což vede k nepřesným měřením a potenciální špatné funkci ochrany. Naše továrna testuje každý CT na charakteristiku saturace, aby byl zajištěn spolehlivý výkon v poruchových podmínkách.
Otázka 5: Jaké jsou výhody použití split-core CT pro měření?
Odpověď: Transformátor proudu CT s děleným jádrem nabízí několik výhod, zejména pro dodatečné instalace. Jádro lze otevřít a sevřít kolem primárního vodiče bez odpojení vodiče. Díky tomu je instalace mnohem jednodušší a rychlejší, zejména ve stávajících systémech, kde je odpojení obtížné nebo nákladné. Split-core CT jsou také užitečné pro dočasné monitorovací aplikace. Nicméně, split-core CT mají obvykle nižší přesnost než solid-core CT stejné třídy. Pro aplikace s vysokou přesností je preferováno CT s pevným jádrem. Naše produkty Current Transformer CT s děleným jádrem jsou navrženy tak, aby poskytovaly dobrou přesnost a zároveň nabízely pohodlí snadné instalace.
Proudové transformátory jsou neopěvovanými hrdiny elektrických měřicích systémů. Poskytují kritickou funkci přesného měření vysokých proudů a zároveň zajišťují bezpečnost personálu a zařízení. Jejich schopnost zajistit galvanické oddělení, produkovat standardizovaný nízkoproudový výstup a spolehlivě pracovat v širokém dynamickém rozsahu je činí nepostradatelnými pro moderní aplikace monitorování, fakturace a ochrany energie. Od fyziky magnetické indukce až po praktické úvahy o zátěži a saturaci je proudový transformátor CT důkazem síly jednoduchého, robustního inženýrství.
Výběr správného proudového transformátoru CT pro vaši aplikaci vyžaduje pečlivé zvážení přesnosti, zátěže a systémových požadavků. Pochopením těchto faktorů můžete zajistit, že váš měřicí systém poskytuje spolehlivá a přesná data potřebná pro efektivní hospodaření s energií. NaWenzhou Xifa Electrical Equipment Co., Ltd., jsme odhodláni poskytovat vysoce kvalitní proudový transformátor CT, který splňuje nejnáročnější požadavky na měření. Naše produkty jsou navrženy a vyrobeny podle nejvyšších standardů, což zajišťuje spolehlivý výkon po celou dobu životnosti instalace.
