Proudový transformátor Ct 200 300 500 800 5a

Wenzhou XiFa Electric Power Equipment Co., Ltd je spolehlivá továrna na výrobu proudového transformátoru 10kv až 35kv a potenciálního transformátoru, jako je proudový transformátor ct 200 300 500 800 5a. aktuální poměr 200/5, 300/5 500/5 a 800/5 je ve společnosti běžným typem. Aby bylo zajištěno včasné dodání, Wenzhou XiFa uchovává určité množství běžného typu proudového transformátoru a potenciálního transformátoru na skladě. Před dodáním proudového transformátoru ct 200 300 500 800 5a musí být proveden tovární test, jako je test odolnosti proti napětí, test částečného vybití, kalibrace chyb a test nárůstu teploty.

Odeslat dotaz

Popis výrobku

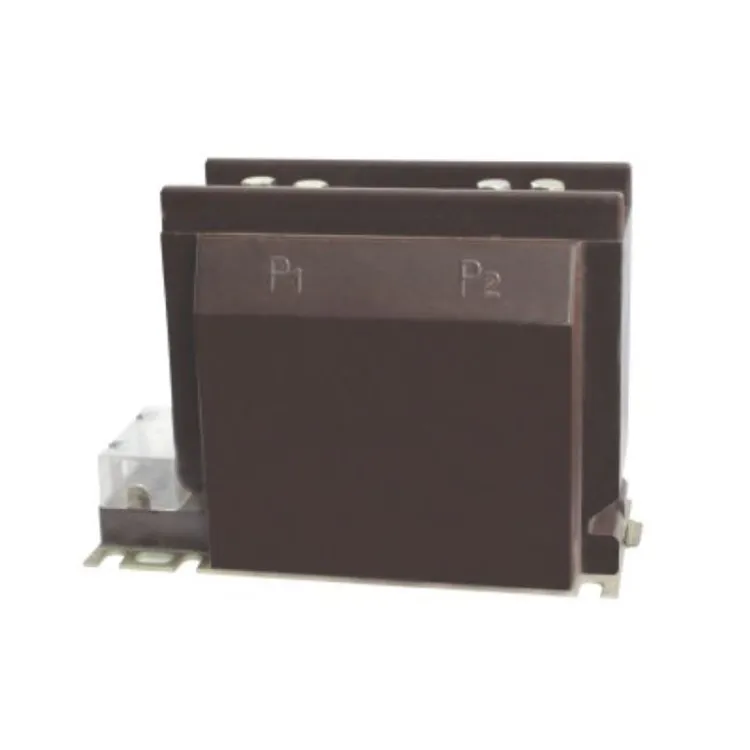

Proudový transformátor ct s primárními jmenovitými hodnotami 200 A, 300 A, 500 A a 800 A a standardním sekundárním výstupem 5 A je určen pro spolehlivé aplikace měření proudu a ochrany v napěťových energetických systémech 10 až 35 kv.

Každý proudový transformátor ct 200 300 500 800 5a používá přesný vinutý měděný vodič a pevné kvalitní magnetické jádro pro udržení vynikajícího výkonu při přesném poměru v celém provozním rozsahu. Proudový transformátor ct 200 300 500 800 5a je konstruován tak, aby poskytoval stabilní sekundární výstup při měnících se podmínkách zatížení, aby byl vhodný pro měřicí i ochranné obvody.

Kryt je vyroben z odolného izolačního materiálu zpomalujícího hoření, který nabízí vynikající odolnost proti vlhkosti a zátěži prostředí. Kompaktní design umožňuje snadnou instalaci do rozváděčových panelů, ovládacích skříní a silových rozvodných desek.

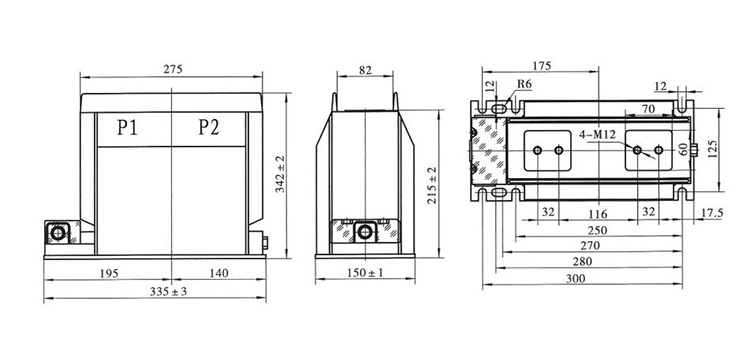

Current Transformer Ct 200 300 500 800 5a

Technická specifikace:

Typ	Primární jmenovitý proud (A)	Třída přesnosti	Třída přesnosti a jmenovitý výkon cosΦ=0,8				Krátkodobý tepelný proud (kA/S)	Jmenovitý dynamický proud (kA)
Typ	Primární jmenovitý proud (A)	Třída přesnosti	0,2 (s)	0,5 (s)	10P10	10P15	Krátkodobý tepelný proud (kA/S)	Jmenovitý dynamický proud (kA)
LZZBJ9-12	20	0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P	10	10	15	15	2	5
	30 (40)						3	7.5
	50 (60)						5	12.5
	75						7.5	18.5
	100						10	25
	150						15	37.5
	200						25	62.5
	300						31.5	80
	400 až 600						45	112.5
	750 až 1250						80	160

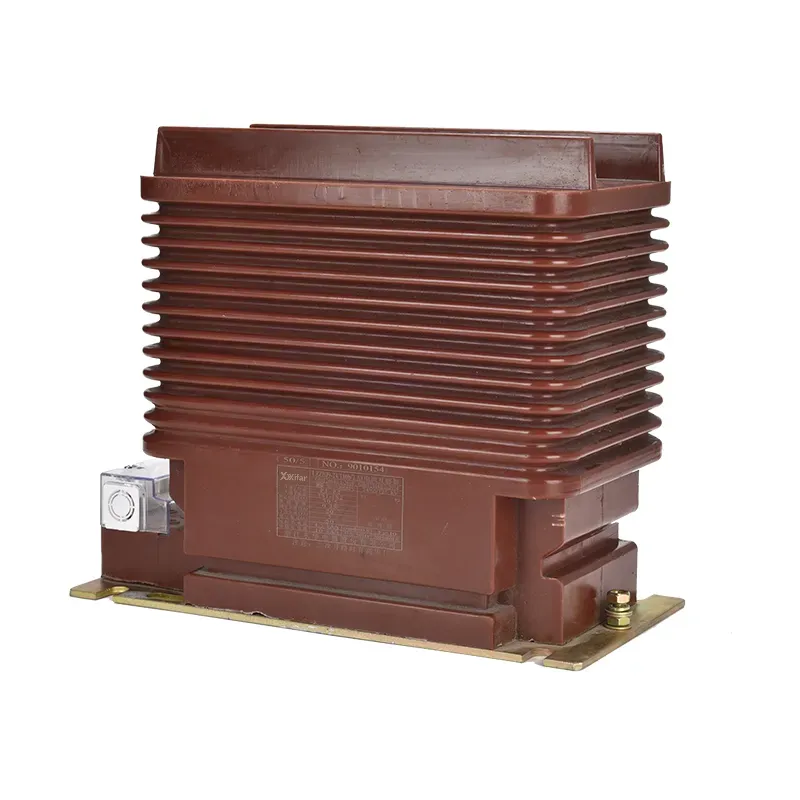

Current Transformer Ct 200 300 500 800 5a

Nejčastější dotazy k produktu:

Otázka: Co znamená poměr CT jako 200/5A v proudovém transformátoru ct 200 300 500 800 5a?

A: v proudovém transformátoru ct 200 300 500 800 5a, poměr CT 200/5A znamená, že když primárním vodičem protéká 200 ampérů, sekundární vinutí dodává 5 ampérů. Stejný princip platí pro další poměry: 300/5A, 500/5A, 800/5A atd. Poměr zajišťuje, že velké primární proudy lze snížit na standardizovanou sekundární hodnotu pro bezpečné měření a ochranu.

Otázka: Jak mohu vybrat správný poměr CT?

Odpověď: Poměr CT by měl být zvolen podle maximálního zatěžovacího proudu systému. Pokud například váš podavač normálně přenáší 180 A s občasnými špičkami až 220 A, bude vhodný CT 200/5A. Pokud se očekává, že proud dosáhne 450 až 500 A, pak by byl vhodnější CT 500/5A. Cílem je vyhnout se jak nadměrnému dimenzování, které snižuje přesnost při nízké zátěži, tak nedostatečnému dimenzování, které riskuje saturaci.

Otázka: Jaké třídy přesnosti jsou k dispozici pro proudový transformátor ct 200 300 500 800 5a?

Odpověď: Pro účely měření zahrnují běžné třídy 0,2, 0,2S, 0,5 a 0,5S. Pro ochranu jsou typické třídy 5P10, 10P10 nebo 10P20. Požadovaná třída závisí na tom, zda bude CT použit pro měření výnosů, obecné monitorování nebo ochranná relé.
