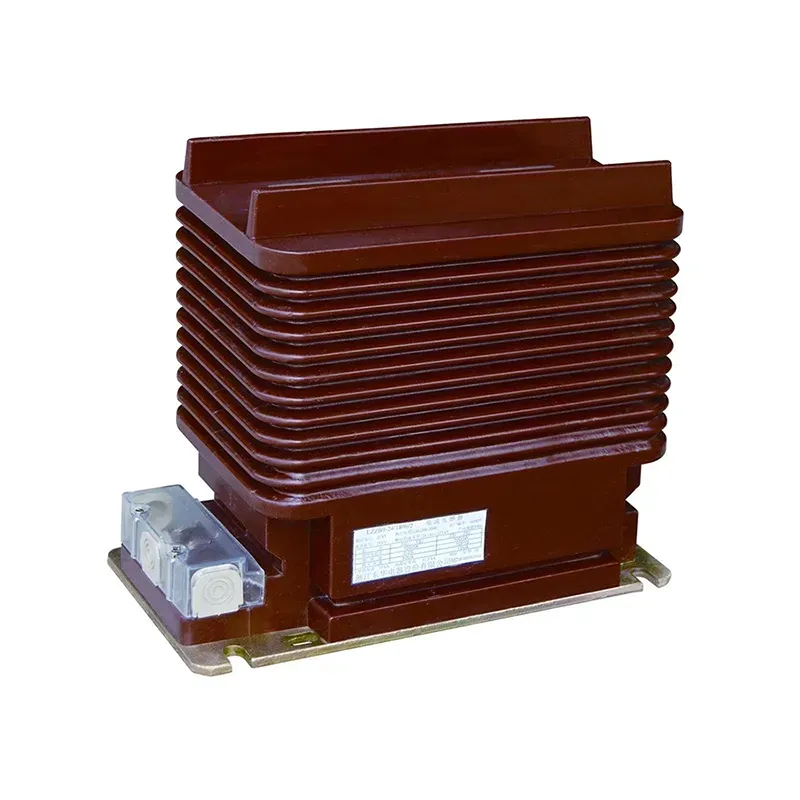

Transformátor proudu vinutého typu je navržen pro spolehlivé měření proudu a ochranu ve vysokonapěťových energetických systémech, jako je 10kv 20kv a 35kv. Tento vinutý typ 5p10 5p20 ct 100 150 400 5a je dostupný v proudových poměrech 100/5A, 150/5A a 400/5A a s třídami přesnosti ochrany 5P10 a 5P20 a poskytuje přesný sekundární proudový výstup vhodný pro měření, měření a ochranné reléové aplikace.
Vinutý proudový transformátor, vyrobený s pevnými magnetickými jádry a sekundárními cívkami, zajišťuje stabilní výkon za podmínek zkratu a poskytuje přesnou transformaci proudu i během přechodných událostí. Jeho robustní izolační systém, často obsahující epoxidovou nebo vysoce kvalitní pryskyřici, zajišťuje bezpečnost, dlouhou životnost a odolnost proti vlhkosti a zátěži prostředí.
Konstrukce vinutého typu umožňuje flexibilní instalaci v rozváděčích, ovládacích panelech a rozvodných deskách a poskytuje spolehlivou podporu pro schémata ochrany relé. Transformátor proudu vinutého typu je ideální pro průmyslové závody, komerční zařízení a rozvodné sítě, kde je přesné a spolehlivé měření proudu zásadní jak pro provozní monitorování, tak pro ochranné řízení.

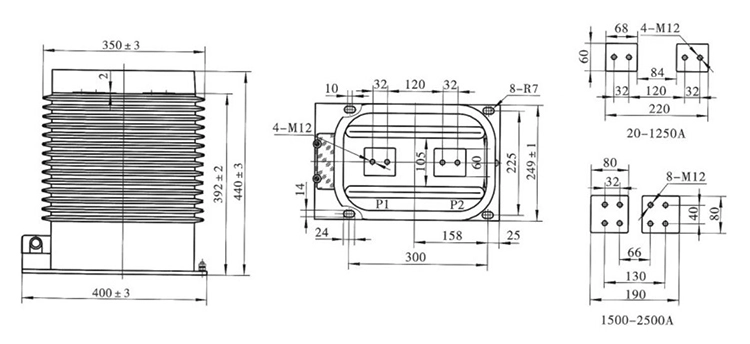

| Typ | Primární jmenovitý proud (A) | Třída přesnosti | Třída přesnosti a jmenovitý výkon cosΦ=0,8 | Krátkodobý tepelný proud (kA/S) | Jmenovitý dynamický proud (kA) | ||
| 0,2 (s) | 0,5 (s) | 10P10 | |||||
| LZZBJ9-35 | 20-100 | 0,2/0,2 0,2/0,5 0,2/5P20 0,5/5P20 0,2/0,5/5P 0,2/5P/5P | 10 | 10 | 15 | 150I1n | 375I1n |
| 150-200 | 31.5 | 80 | |||||
| 300-500 | 31,5/2 | 80 | |||||
| 600-1250 | 15 | 30 | 20 | 31,5/4 | 80 | ||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | ||
| 2500 | 20 | 40 | 20 | 40/4 | 125 | ||
| Typ | Primární jmenovitý proud (A) | Třída přesnosti | Kapacita (VA) | Krátkodobý tepelný proud (kA/S) | Jmenovitý dynamický proud (kA) |
| LZZBJ9-35 | 10 | 0,2/10P10 0,5/10P10 0,2/5P20 0,5/5P20 0,2/0,5/10P10 0,2/0,5/5P20 0,2/10P10/5P20 0,5/10P10/5P20 | 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 | 1,5/1 | 3.75 |
| 20 | 2/1 | 5 | |||
| 30 | 3/1 | 7.5 | |||
| 40 | 4/1 | 10 | |||
| 50 | 5/1 | 12.5 | |||
| 75 | 7,5/1 | 18.75 | |||
| 100 | 10/1 | 25 | |||
| 150 | 15/1 | 37.5 | |||
| 200 | 20/1 | 50 | |||
| 300 | 31,5/1 | 80 | |||
| 400 | 31,5/2 | 80 | |||
| 500 | 31,5/2 | 80 | |||
| 600 | 31,5/2 | 80 | |||
| 800 | 31,5/3 | 80 | |||
| 1000 | 31,5/3 | 80 | |||
| 1200 | 31,5/3 | 80 | |||
| 1500 | 31,5/3 | 80 | |||
| 2000 | 31,5/3 | 80 |
Otázka: Co znamená „typ rány 5P10“ nebo „5P20“ u rány typu 5p10 5p20 ct 100 150 400 5a?
Odpověď: Termín „typ vinutí“ se vztahuje na transformátory proudu, kde primárním vodičem je vinutí vinutí spíše než přípojnice nebo tyč procházející jádrem. Třída 5P10 nebo 5P20 označuje přesnost ochrany: 5P znamená až 5% chybu jmenovitého sekundárního proudu a číslo 10 nebo 20 je maximální přípustný krátkodobý násobek jmenovitého primárního proudu bez překročení stanovené chyby.
Otázka: Jak mohu vybrat správné hodnocení CT pro svůj systém?
Odpověď: Vyberte CT na základě maximálního zatěžovacího proudu vašeho systému a požadavků na ochranu. Například CT 100/5A je vhodný pro obvody s typickými proudy kolem 100 A, zatímco 400/5A je určen pro napájecí zdroje s vyšším proudem. Vyberte třídu ochrany (5P10 nebo 5P20) podle citlivosti detekce poruchy ochrany a očekávaného zkratového proudu.
Otázka: Jaké podmínky prostředí zvládne navinutí typu 5p10 5p20 ct 100 150 400 5a?
Odpověď: Tyto transformátory proudu vinutého typu jsou obvykle dimenzovány pro okolní teploty od –10 °C do +40 °C s maximální nadmořskou výškou 1000 m. Materiály krytu a izolační systémy jsou navrženy pro provoz odolný proti vlhkosti, prachu a znečištění, aby zajistily spolehlivý ochranný výkon v průmyslových a užitkových prostředích.
