Pryskyřice litý elektrický Ct transformátor proudu

Wenzhou XiFa Electric Power Equipment Co., Ltd je profesionální výrobce pro výrobu elektrických transformátorů proudu CT odlévaných z pryskyřice, kde se používá v elektrických rozvaděčích 10 kv až 35 kv. Ve Wenzhou XiFa výrobní tým odlévá epoxidovou pryskyřici ve vakuovém prostředí, aby odstranil bubliny na straně proudového transformátoru a zabránil částečnému výboji na povrchu. Mezitím je elektrický proudový transformátor odlitý z pryskyřice navržen jako vícevrstvá izolační struktura pro dosažení lepšího výkonu na napěťové odolnosti a dlouhodobé stability.

Odeslat dotaz

Popis výrobku

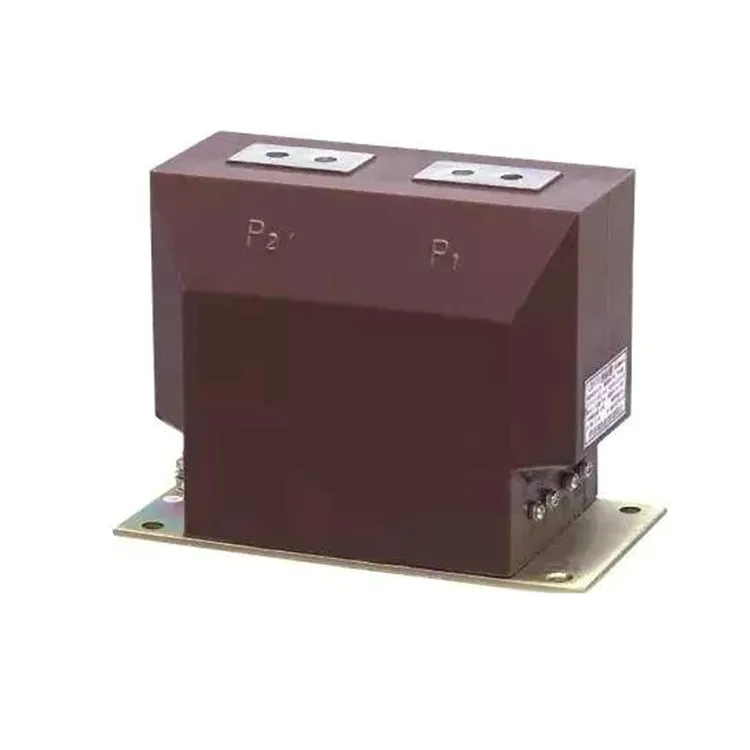

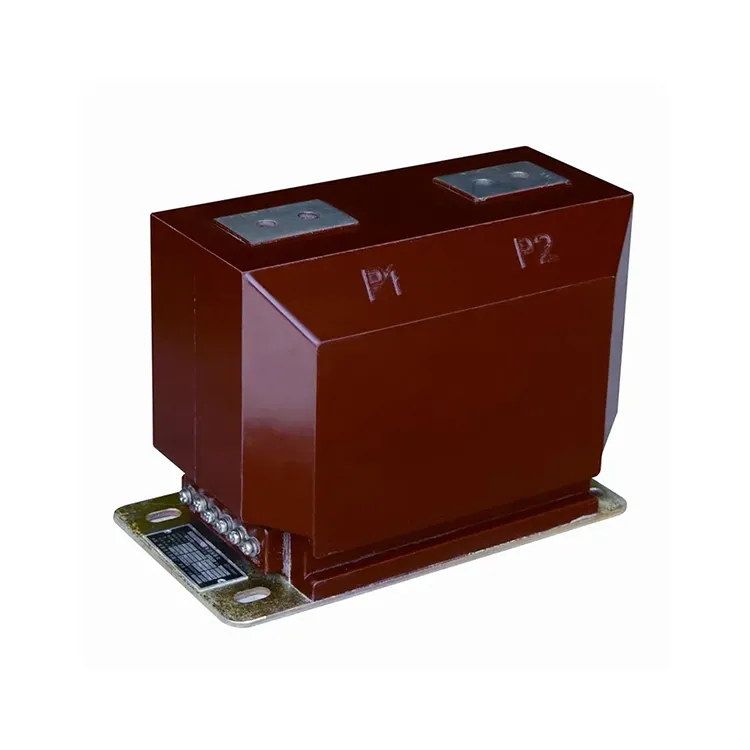

Pryskyřice litý elektrický proudový transformátor ct je vnitřní jednotka z epoxidové pryskyřice, vakuově litá, post typu určená pro napájecí systémy na úrovni napětí 10 kv se jmenovitou frekvencí 50 Hz. Primárně se používá pro měření proudu, měření energie a ochranné relé.

Pryskyřice litý elektrický proudový transformátor využívá plně uzavřený proces odlévání epoxidové pryskyřice, ve kterém je jádro vyrobeno z vysoce kvalitního magnetického materiálu a jak primární, tak sekundární cívka spolu s jádrem jsou zalité v pryskyřici. Tato konstrukce poskytuje vynikající izolační vlastnosti, odolnost proti vlhkosti a odolnost proti znečištění. Povrch elektrického proudového transformátoru proudového odlitku z pryskyřice nevyžaduje žádnou další povrchovou úpravu a proudový transformátor lze instalovat ve více polohách.

Rozsah pokrývá jak třídy měření, jako je 0,2S a 0,5S, tak třídy ochrany, jako je 10P10 a 10P20. Na elektrickém proudovém transformátoru proudu odlévaném z pryskyřice je k dispozici vícepoměrový design, aby se dobře hodil pro použití v elektrických panelech potažených kovem.

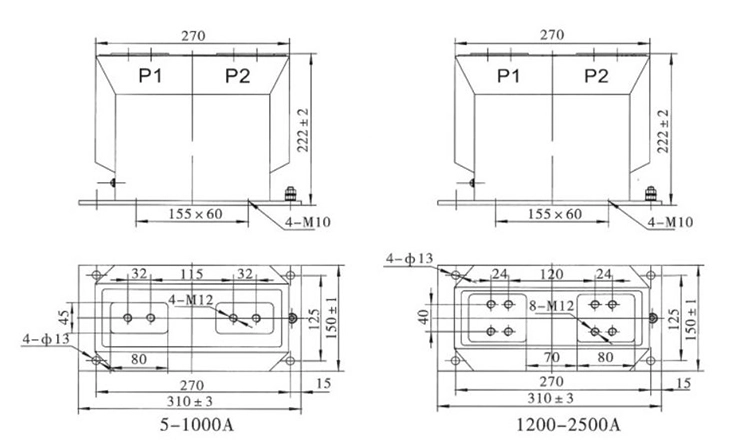

Resin Cast Electrical Ct Current Transformer

Technická specifikace:

Typ	Primární jmenovitý proud (A)	Třída přesnosti	Třída přesnosti a jmenovitý výkon cosΦ=0,8					Krátkodobý tepelný proud (kA/S)	Jmenovitý dynamický proud (kA)
			0,2 (s)	0,5 (s)	10P10	10P15	10P20
LZZBJ9-10	5-150	0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P	10	10	15	15	10	100I1n	250I1n
	200-300							31.5	80
	400-500							45	112
	600-1000							63	130
	1200-1500							80	160
	2000-2500							100	180

Resin Cast Electrical Ct Current Transformer

Nejčastější dotazy k produktu:

Otázka: Jaké technické parametry byste měli zkontrolovat při výběru elektrického transformátoru proudu odlévaného pryskyřicí?

Odpověď: Při výběru je třeba zkontrolovat následující klíčové parametry:

1. Třída přesnosti: Pro měření/měření (např. 0,2 s nebo 0,5) a ochranné účely (např. 10P10, 5P10 atd.).

2.Jmenovitý primární proud a sekundární proud (transformační poměr).

3.Krátkodobý tepelný proud (Ith) a krátkodobá proudová odolnost (pro poruchové stavy).

4.Úrovně izolace (odolnost napětí, jmenovité napětí impulsního napětí atd.).

5.Tolerance prostředí: Rozsah teplot, nadmořská výška, vlhkost, úroveň znečištění.

6.Burden: zátěž VA, kterou musí sekundární řídit bez snížení přesnosti.

Otázka: V jakých prostředích nebo aplikacích jsou elektrické transformátory proudu CT odlévané pryskyřicí obzvláště vhodné?

A: Následující prostředí nebo aplikace jsou vhodné pro elektrický proudový transformátor CT odlitý z pryskyřice:

1.Vnitřní rozvaděče, kde je omezený prostor a izolace je zásadní.

2. V drsném nebo znečištěném prostředí (prach, vlhkost, chemikálie), kde by se otevřené části nebo olej mohly znehodnotit.

3.V měřicích a ochranných obvodech, které vyžadují stabilní a přesné měření po dlouhou dobu.

4.Aplikace, kde je důležitá nízká údržba a vysoká spolehlivost.
