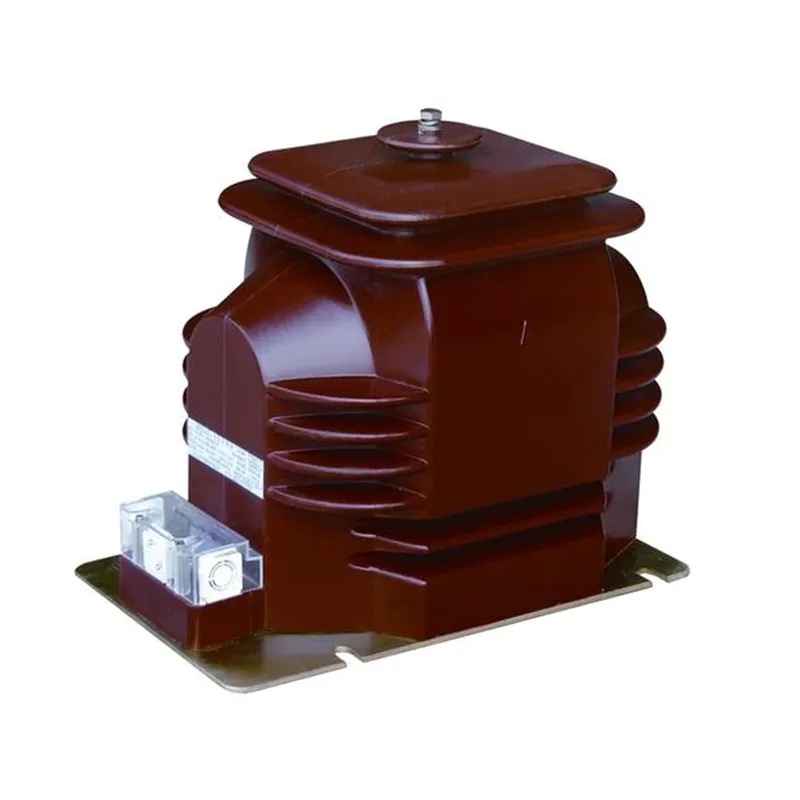

Jednofázový potenciálový transformátor 13,8 kv v rozvodně je navržen tak, aby snížil primární napětí 13,8 kv na standardní sekundární napětí, jako je 100 nebo 110 voltů. Redukované napětí je pak přiváděno do paralelních vinutí pro měření přístrojů a ochranných relé, což umožňuje nepřímé měření primárního napětí pomocí nízkonapěťových přístrojů. Takový přístup zjednodušuje konstrukci přístroje, šetří náklady a zajišťuje bezpečnost zařízení i obsluhy.
Princip činnosti jednofázového potenciálového transformátoru 13,8 kv je stejný jako u výkonového distribučního transformátoru, jehož transformační poměr je určen počtem závitů v primární a sekundární cívce. Zvýšení počtu sekundárních závitů poměr snižuje, zatímco zvýšení počtu primárních závitů jej zvyšuje. Je důležité poznamenat, že za žádných okolností nesmí dojít během provozu ke zkratování sekundárního obvodu jednofázového potenciálového transformátoru 13,8 kv.

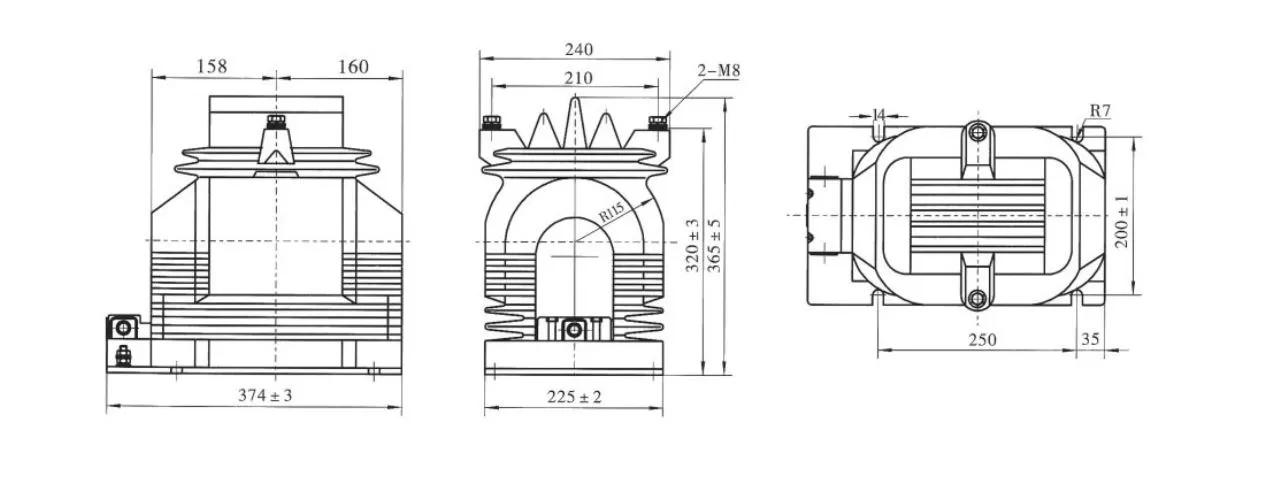

| Typ | Jmenovitý poměr napětí (kV) | Třída přesnosti | Třída přesnosti a jmenovitý výstup cosΦ=0,8 | Max. Výstup (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 30 | 80 | 150 | 100 | 400 |
| JDZ11-20 | (20/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | 0,2/0,2/6P 0,2/0,5/6P | 15 | 20 | N/A | 100 | 2*200 |
| JDZX11-20 | (20/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | ||||||
Otázka: Jak se liší jednofázový potenciálový transformátor 13,8 kv od výkonového transformátoru 13,8 kv?
Odpověď: Zatímco oba jsou zařízení pro konverzi napětí, 13,8 kv jednofázový potenciálový transformátor je navržen pro měření a ochranu spíše než pro přenos energie. Jeho jmenovitá zátěž je relativně malá, obvykle vyjádřená ve VA, zatímco výkonové transformátory zvládají zátěže ve větší hodnotě, která se počítá v kVA nebo MVA.
Otázka: Jaké izolační metody se používají u jednofázového potenciálového transformátoru 13,8 kv?
A: Většinapotenciální transformátorypři této napěťové úrovni použijte izolaci z epoxidové pryskyřice pro vnitřní použití nebo porcelánová/silikonová pouzdra pro venkovní instalace. Některé konstrukce používají izolaci ponořenou do oleje pro dosažení prodloužené životnosti a vyšší tepelné kapacity.
Otázka: Jak by měl být zapojen jednofázový potenciálový transformátor 13,8 kV v rozvodně?
A: Pro měření fáze-zem je primární PT zapojen mezi jednu fázi a zem. V třífázovém systému lze použít sadu jednofázových PT nebo třífázovou PT jednotku k měření napětí mezi vedením a zemí.
Otázka: Jaké problémy mohou nastat s jednofázovými potenciálovými transformátory 13,8 kV v rozvodnách?
Odpověď: Mezi běžné problémy patří degradace izolace, ferorezonance za určitých spínacích podmínek, přehřátí v důsledku nadměrného zatížení a podmínky otevřeného sekundárního okruhu, které mohou způsobit nebezpečně vysoká napětí.
