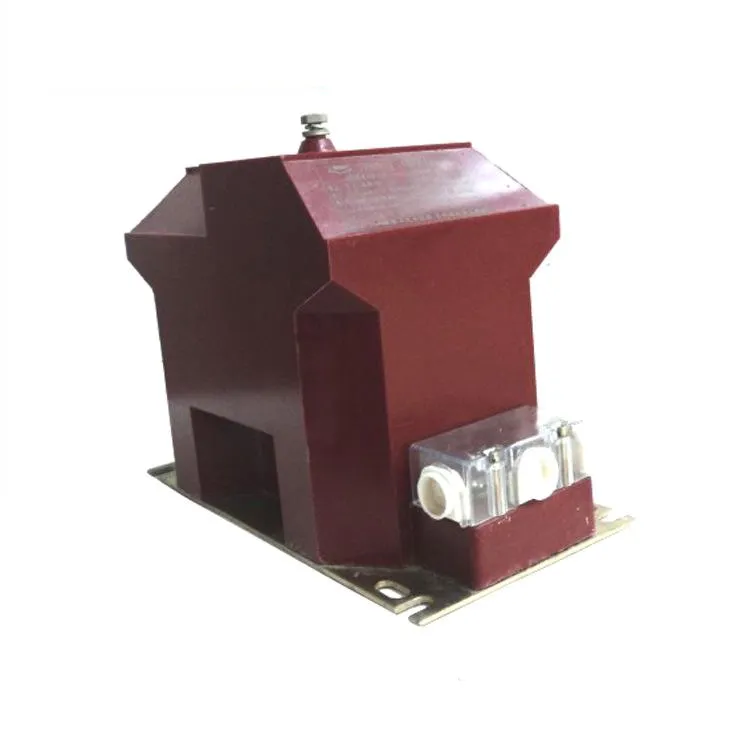

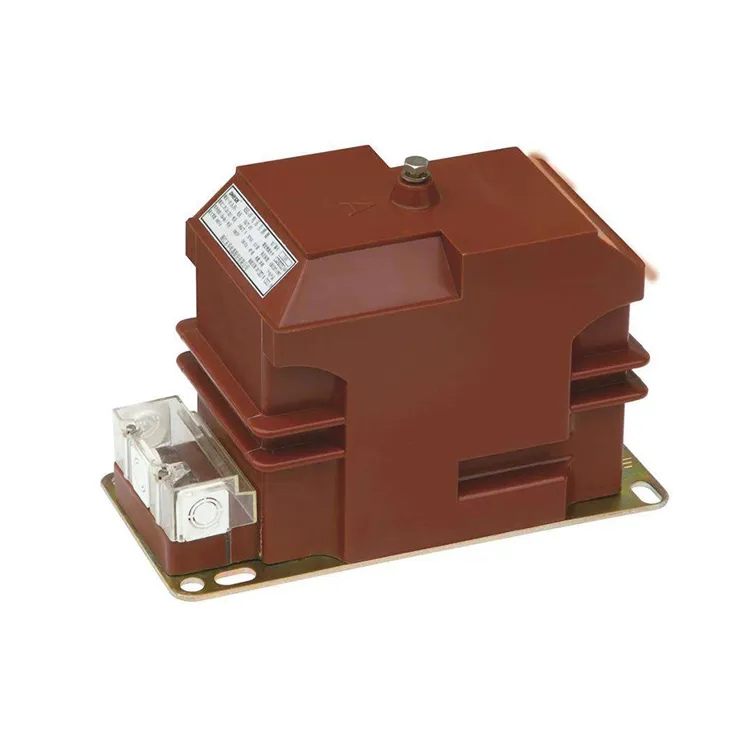

Vysokonapěťový litý transformátor potenciálu v rozvaděči

Pro přeměnu napětí je určen vysokonapěťový transformátor litého potenciálu z pryskyřice, jehož funkce je podobná jako transformátor pro distribuci energie. Výkonové transformátory však upravují napětí primárně tak, aby umožnily účinný přenos a distribuci elektřiny, typicky s kapacitami v kVA nebo MVA, zatímco potenciální transformátory slouží jako měření a ochrana. hlavní funkcí vysokonapěťového transformátoru litého potenciálu z pryskyřice je dodávat provozní energii měřicím přístrojům a ochranným relé, aby bylo možné přesně sledovat síťové napětí, výkon a spotřebu energie. Potenciální transformátory také poskytují kritický vstup pro ochranná schémata k ochraně vysoce hodnotných aktiv, jako jsou přenosová vedení, motory a výkonové transformátory během poruchových stavů. Kvůli těm funkcím,potenciální transformátoryjsou navrženy s relativně malými kapacitami, obvykle jen několik VA až několik desítek VA, a zřídka přesahující 1000 VA.

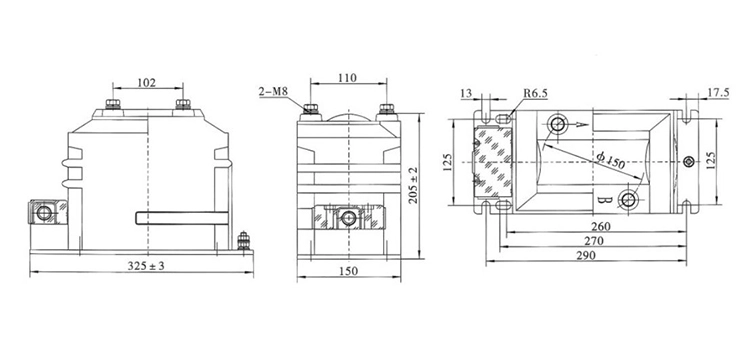

Technická specifikace:

Nejčastější dotazy k produktu:

Otázka: Jaká je funkce vysokonapěťového transformátoru litého potenciálu z pryskyřice v rozváděči?

Odpověď: Potenciální transformátor se používá ke snížení primárního napětí systému na standardizovanou nižší hodnotu, kterou lze bezpečně dodávat do měřicích přístrojů, elektroměrů a ochranných relé. Ve vysokonapěťových rozvaděčích poskytují transformátory potenciálu zalévané pryskyřicí galvanickou izolaci mezi primárním napěťovým systémem a sekundárními obvody řízení napětí, aby byla zajištěna přesnost i bezpečnost obsluhy.

Otázka: Proč je u transformátorů středního napětí preferována technologie odlévání pryskyřice?

Odpověď: Pryskyřičné lité PT používají epoxidovou pryskyřici jako izolační a zapouzdřovací materiál. Tato technologie poskytuje vynikající výkon v oblasti elektrické izolace, vysokou mechanickou pevnost, odolnost proti vlhkosti a prachu a silnou ochranu proti částečnému vybití. V důsledku toho jsou transformátory s litým pryskyřicí zvláště vhodné pro vnitřní rozvaděče, kde je rozhodující kompaktní design a dlouhá životnost.

Otázka: Jaké jsou typické jmenovité hodnoty napětí pro vysokonapěťové lité PT?

Odpověď: Vysokonapěťové transformátory potenciálu zalévané pryskyřicí jsou obecně navrženy pro systémy od 3,6 kV do 36 kV, což závisí na konstrukci rozváděče. Sekundární výstupní napětí je obvykle standardizováno na 100 V nebo 110 V, což je úroveň napětí mezi fázemi, nebo 100/√3 V nebo 110/√3 V, což je úroveň napětí mezi fází a nulou, v souladu s normami IEC.
