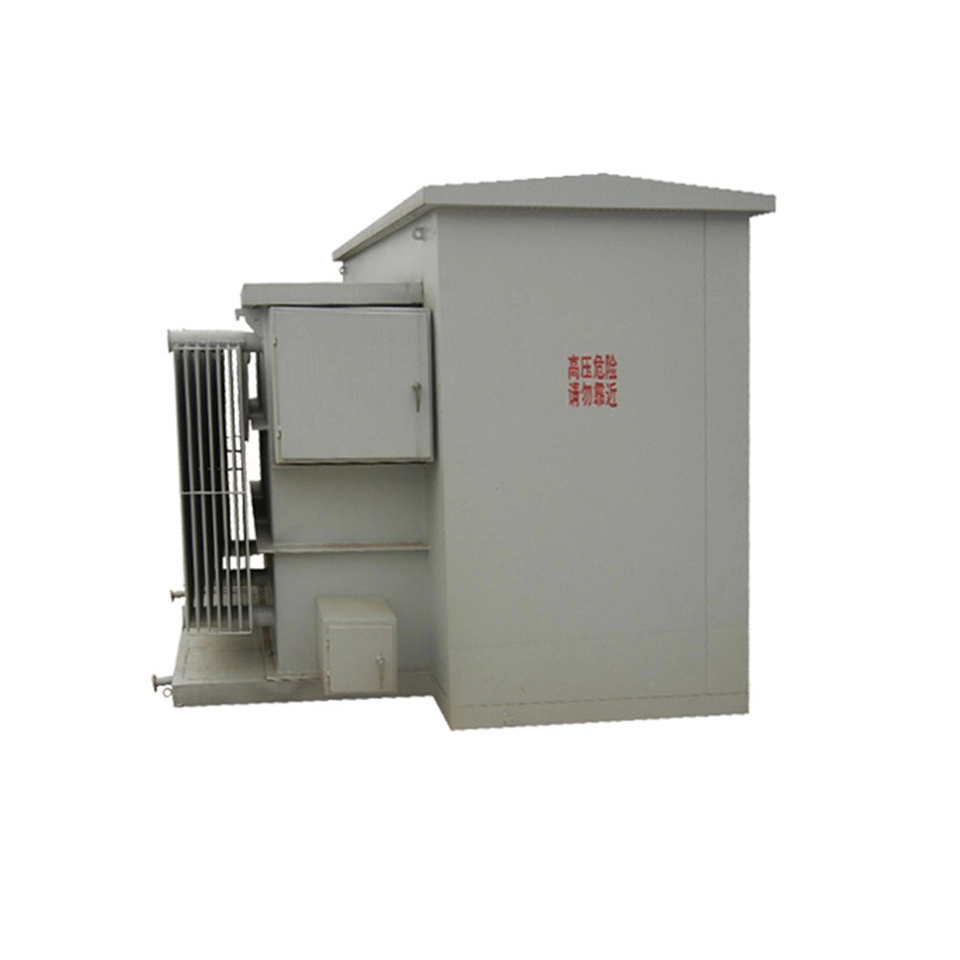

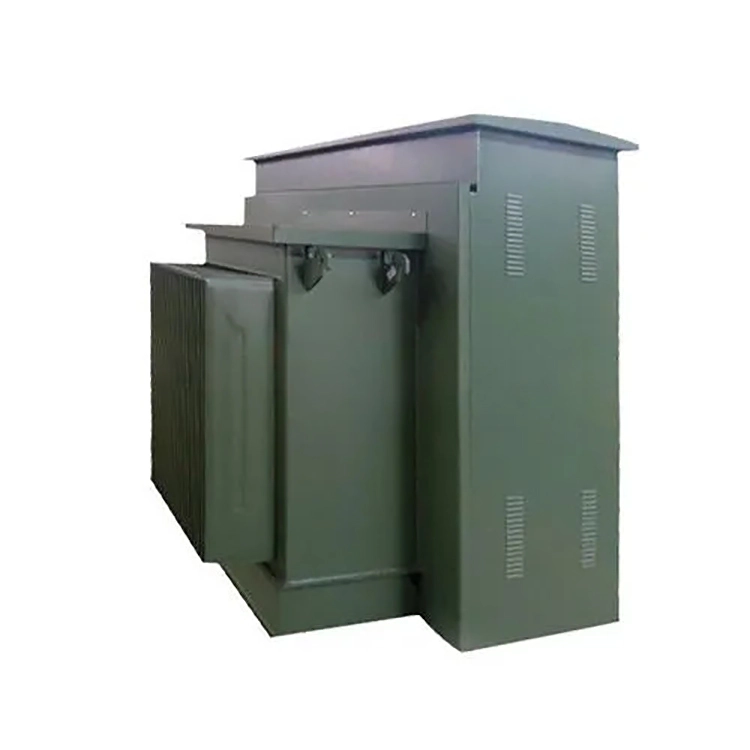

100 Kva 3fázový padmountovaný transformátor

100 kva 3fázový transformátor namontovaný na podložce je integrované kompletní zařízení pro venkovní rozvod energie. Vnitřek skříně je rozdělen na tři nezávislé komory: komoru vysokého napětí, komoru transformátoru a komoru nízkého napětí.

Integruje vysokonapěťové spínače, pojistky, bleskojistky, tělo hlavního transformátoru, nízkonapěťové distribuční spínače, měřiče a různá ochranná zařízení. Celková dispozice je úhledná a kompaktní a není třeba budovat žádnou samostatnou místnost pro rozvod energie.

Standardní specifikace napětí transformátoru. Přijímá spojovací skupinu Dyn11 a pracuje na průmyslové frekvenci 50 hertzů. Jmenovité proudy vysokého a nízkého napětí jsou přizpůsobeny požadavkům. Přenosový výkon transformátoru je stabilní a spolehlivý. 100 kva 3fázový transformátor namontovaný na podložce má vynikající schopnosti odvodu tepla. Má dvě formy chlazení: samochlazení v oleji a chlazení suchým vzduchem. Má také ochranné funkce proti prachu a dešti.

Provozní ztráta je nízká, hlučnost chodu malá a je vybavena několika bezpečnostními ochrannými mechanismy proti přetížení, zkratu a úderu blesku. Má silnou odolnost proti rušení, dokáže se po dlouhou dobu přizpůsobit složitým venkovním operacím, má vynikající stabilitu napájení a pozdější údržba a opravy jsou relativně jednoduché.

Technická specifikace:

Otázka: Proč je u 100 kva 3fázového padmountovaného transformátoru, když je instalován venku, rozlišovat dvě konfigurace, a to „typ kruhového síťového napáječe“ a „typ radiálního napáječe“?

Odpověď: V konfiguraci podavače záření je primární strana transformátoru připojena pouze k jedinému kabelu a uvnitř není žádný zátěžový spínač, což má za následek jednoduchou konstrukci a nižší náklady. Zásadní nevýhodou této metody však je, že když 100kva 3fázový padmountovaný transformátor potřebuje údržbu nebo tato část kabelu selže, musí být odpojen celý napájecí zdroj, což způsobí, že všichni následní uživatelé na stejné lince budou zcela vypnuti. Spolehlivost napájení zcela závisí na kontinuitě jednoho kanálu.

V konfiguraci podavače kruhové sítě je primární strana 100 kva 3fázového padmountovaného transformátoru vyhrazena se dvěma vstupními porty rozhraní a vestavěným přepínačem zátěže, který lze zapojit do série s obvodem kruhové sítě. Když je třeba vyřadit samotný transformátor z provozu nebo dojde k poruše kabelu na jedné straně, lze pomocí zátěžového spínače izolovat 100 kva 3fázový padmountovaný transformátor od kruhové sítě, při zachování kontinuity hlavního hlavního vedení kruhové sítě, což umožňuje ostatním uživatelům stále napájet energii přes druhou stranu kabelu, čímž je dosaženo cíle plánované údržby pouze hlavního úseku bez přerušení kabeláže bez přerušení kabeláže. oblast výpadku. I když tato konfigurace přidává jedno zařízení primárního bočního spínače a druhou vstupní průchodku, náklady se zvyšují přibližně o 15 % až 20 %, ale výrazně zlepšuje ukazatele dostupnosti napájení distribuční soustavy.

Zařízení

Produkt Detial

Typ prstenu

Typ terminálu

Tělo transformátoru

Produkt v procesu

Testovací centrum

Navíjecí dílna
