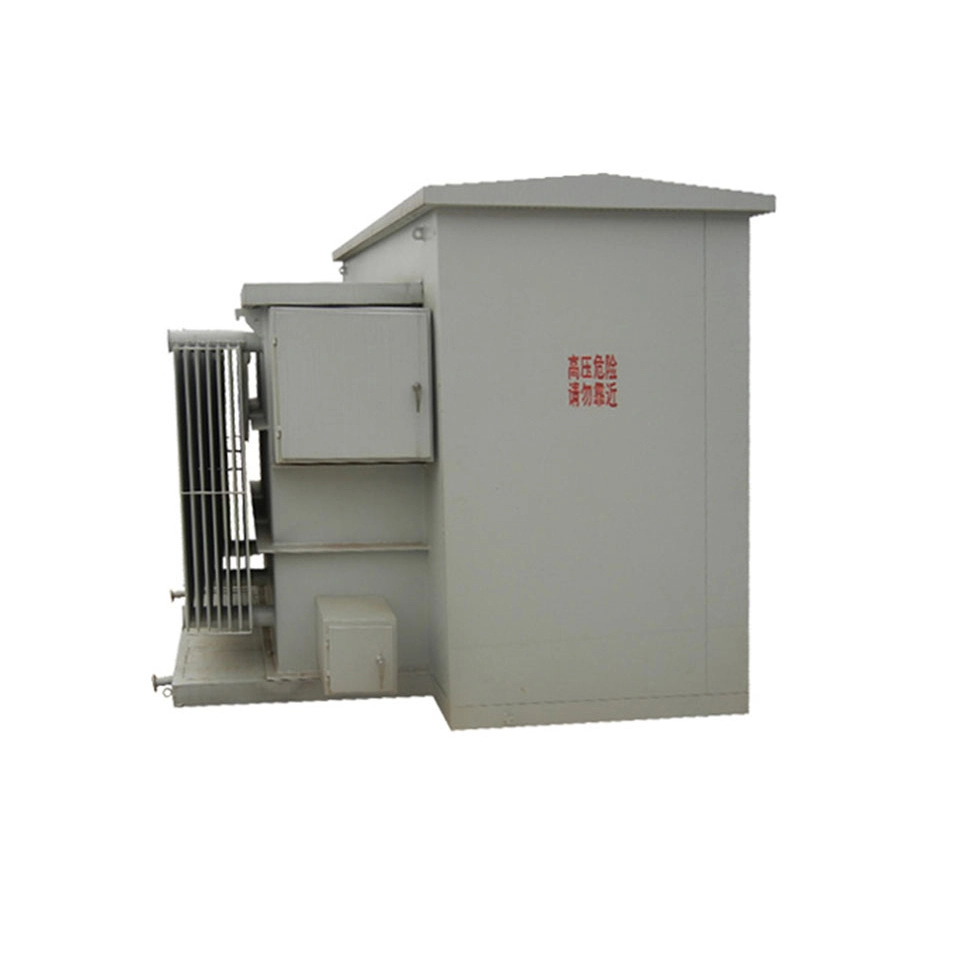

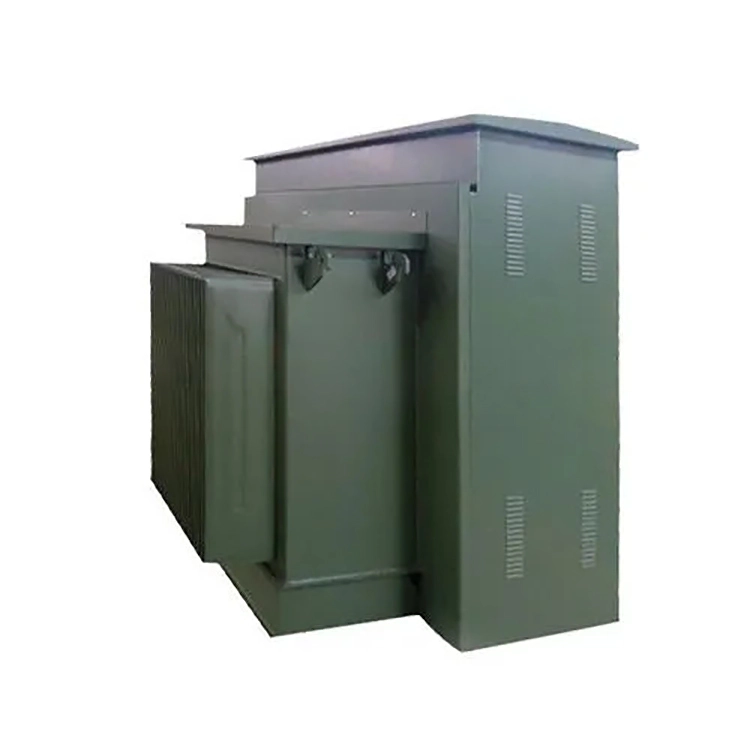

Olejem plněný podložkový transformátor 1000kva

Olejem plněný podložný transformátor 1000kva je třífázový distribuční transformátor speciálně navržený pro venkovní pozemní instalaci s jmenovitou kapacitou 1000 kva. Instaluje se přímo na prefabrikovaný betonový základ, spíše než aby byl zavěšen nebo pohřben pod zemí. Železné jádro a vinutí jsou zcela ponořeny v izolačním oleji, přičemž se využívá vysoká dielektrická pevnost a vlastnosti oleje odvádějící teplo k dosažení elektrické izolace a tepelného managementu.

Plášť transformátoru 1000kva namontovaného na podložce s olejem je vyroben z vlnité olejové nádrže a povrch pro odvod tepla je zvýšen použitím vlnitých desek, čímž je dosaženo chlazení ONAN. Elastická vlastnost vln může absorbovat objemovou expanzi izolačního oleje způsobenou změnami teploty. Jeho plně utěsněná struktura zajišťuje, že se izolační olej nedostane do kontaktu s vnějším vzduchem, čímž účinně zabraňuje zhoršování kvality oleje a stárnutí izolačních materiálů v důsledku vnikání kyslíku a vlhkosti.

Celá konstrukce transformátoru 1000kva namontovaného na podložce s olejem se skládá ze tří samostatných oddílů: místnost vysokého napětí, místnost nízkého napětí a místnost transformátoru. Dveře místnosti nízkého napětí jsou vybaveny tříbodovým zámkem. Dveře místnosti vysokého napětí lze otevřít pouze po otevření dveří místnosti nízkého napětí, aby se zabránilo provozu pod napětím na straně vysokého napětí. Obě strany vysokého napětí a nízkého napětí jsou vybaveny zemnicími svorkami NEMA.

Pokud jde o elektrickou konfiguraci a konfiguraci ochrany, tento olejový podložkový transformátor 1000kva podporuje různé skupiny připojení, jako je Dyn11, Yyn0, které jsou vhodné pro různé charakteristiky zátěže. Vysokonapěťová strana integruje dvojitou ochranu zátěžového spínače a pojistky a je vybavena tlakovým vypouštěcím ventilem, sledováním teploty oleje a hladiny oleje. Splňuje normu energetické účinnosti DOE 2016 s účinností ≥ 99,2 % a je bezpečný a spolehlivý.

Technický parametr

Průmyslový park má v úmyslu zakoupit olejový podložkový transformátor 1000 kva, který bude napájet především třífázové asynchronní motory, vodní čerpadla a další energetická zařízení. Třífázové zatížení je v zásadě vyvážené, ale prostředí na místě je hodně prašné a transformátor musí mít relativně nízké počáteční pořizovací náklady. Měla by mít skupina připojení prioritu jako Dyn11 nebo Yyn0? Proč?

Na základě srovnání výkonu by skupina připojení Dyn11 měla být preferovanou volbou. Pokud jde o schopnost odolávat trojfázové nesymetrii, Dyn11 umožňuje, aby proud nulového vodiče dosáhl více než 75 % fázového proudu, zatímco Yyn0 jej typicky omezuje na 25 %; pokud jde o potlačení harmonických, vysokonapěťové boční trojúhelníkové zapojení Dyn11 může poskytnout cirkulační cestu pro třetí harmonickou, čímž se účinně zabrání zkreslení průběhu napětí, zatímco Yyn0 má relativně průměrnou schopnost potlačení; pokud jde o jednofázový zemní poruchový proud, Dyn11 generuje větší poruchový proud, který reléová ochrana snáze spolehlivě detekuje a působí, zatímco poruchový proud Yyn0 je relativně menší, což ztěžuje konfiguraci ochrany.

Celkově je Dyn11 vhodnější pro scénáře zahrnující moderní smíšenou zátěž, jako je LED osvětlení, klimatizační jednotky s proměnnou frekvencí a nabíjecí baterie, zatímco Yyn0 je vhodný pouze pro třífázové přísně vyvážené čisté energetické zátěže a projekty, které jsou vysoce citlivé na náklady. Proto by bez zvláštních omezení měla být skupina připojení olejově plněného transformátoru 1000kva upřednostněna jako Dyn11.

Zařízení

Produkt Detial

Typ prstenu

Typ terminálu

Tělo transformátoru

Produkt v procesu

Testovací centrum

Navíjecí dílna
