Připojení Dyn11 Pad Mounted Transformer 2000kva

Wenzhou XiFa Electric Power Equipment Co., Ltd je profesionální výrobce transformátorů a zaměřuje se na výrobu a výrobu vysokonapěťových a nízkonapěťových transformátorů. Naše produkty zahrnují olejové distribuční transformátory, epoxidové suché transformátory a průmyslové speciální transformátory. Připojovací dyn11 podložkový transformátor 2000kva je produkt, který šetří energii, je účinný a má vynikající izolační vlastnosti. Splňuje požadavky mnoha národních certifikací a může poskytovat vysoce kvalitní napájecí zařízení a podpůrné služby pro zámořské energetické projekty, průmyslová zařízení a projekty přenosu a distribuce energie.

Odeslat dotaz

Popis výrobku

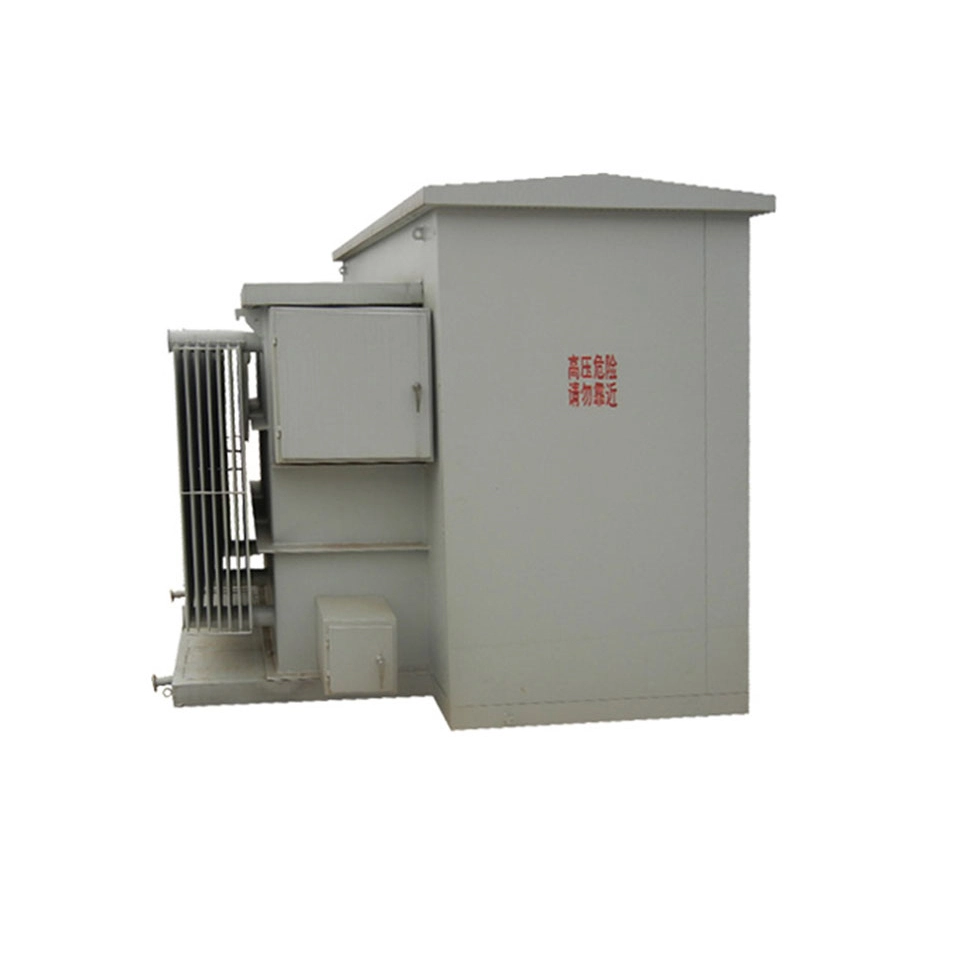

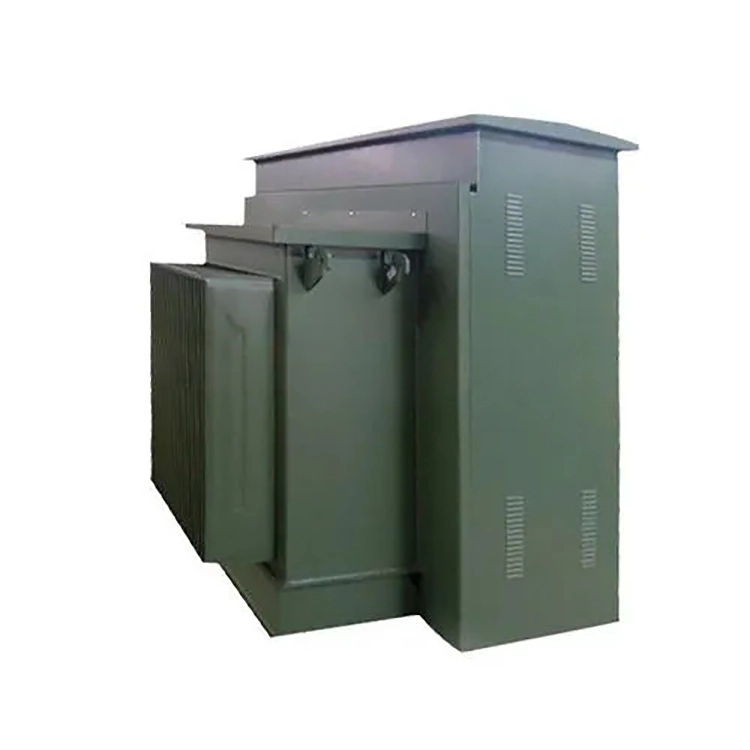

Připojení dyn11 transformátor instalovaný na podložce 2000kva je třífázový distribuční transformátor ponořený do oleje s designem pouzdra namontovaného na podložce. Může být instalován přímo na venkovním pozemku a je široce používán v průmyslových parcích, komerčních komplexech a městských distribučních sítích atd.

Hlavní rys spočívá ve vektorové skupině Dyn11, vysokonapěťová strana je zapojena do trojúhelníku (D), nízkonapěťová strana je zapojena do hvězdy (Y) s izolovaným neutrálním bodem a fáze napětí na nízkonapěťové straně zaostává za fází vysokonapěťové strany o 30°. Tento způsob připojení mu poskytuje jedinečné výhody v paralelním provozu více transformátorů a v potlačení proudu nulové složky.

Za provozních podmínek zapojení do hvězdy s uzemněním nulového bodu bude třetí harmonický proud generovaný nelineárními zátěžemi (jako jsou frekvenční měniče, napájecí zdroje LED, usměrňovače UPS) tvořit uzavřenou smyčku v trojúhelníkovém vinutí. Konkrétní mechanismus je následující: Proudy třetí harmonické jsou vzájemně ve fázi, pokud jde o časovou fázi a nemohou proudit ven neutrálním vedením na straně hvězdy, ale mohou cirkulovat v trojúhelníkovém vinutí a odvádět svou energii ve formě tepla.

Naměřená data naznačují, že připojovací dyn11 transformátor 2000kva může snížit míru zkreslení třetí harmonické na straně nízkého napětí přibližně o 60 % až 80 %, čímž účinně čistí průběh napětí na nízkonapěťové sběrnici a prodlužuje životnost následného přesného elektronického zařízení.

Connection Dyn11 Pad Mounted Transformer 2000kva

Technické parametry:

Název produktu:	Připojení dyn11 podložného transformátoru 2000kva
Číslo fáze:	3 fáze,
Frekvence:	50/60 Hz
Symbol připojení:	Dyn11
VN napětí :	11 kV / 12 kV / 20 kV / 33 kV
Napětí NN :	0,415 kV / 0,433 kV / 0,690 kV
Rozsah klepnutí:	±2×2,5% nebo ±5%
Třída chlazení:	ONAN / ONAF
Žádná ztráta zatížení :	≤ 1800 W
Ztráta zatížení:	≤ 16 000 W

Otázka: Proč u připojovacího transformátoru 2000kva namontovaného na podložce dyn11 musíte věnovat zvláštní pozornost metodě vyvolání jeho neutrálního bodu a kontinuity uzemnění namísto přímého sledování zkušeností s malou kapacitou transformátorů?

Odpověď: Jmenovitý proud na nízkonapěťové straně připojovacího transformátoru 2000kva namontovaného na podložce dyn11 se přiblížil 3000 A (vezměme 400 V jako příklad), což je mnohem více než u běžných malokapacitních zařízení. Přestože zapojení Dyn11 může izolovat proud nulové složky na straně vysokého napětí, neutrální bod na straně nízkého napětí musí vydržet extrémně velké nesymetrické proudy. Například při napájení velkého počtu jednofázových osvětlovacích nebo řídicích obvodů může nulový proud dosáhnout více než 50 % fázového proudu.

Pokud je v projektu slepě přijata praxe transformátorů pod 1000 kVA, použití tenčích neutrálních přípojnic nebo spoléhání se pouze na jeden zemnící spoj způsobí přehřátí neutrálního bodu, roztavení připojovacích svorek a dokonce povede k vážnému posunutí neutrálního bodu, což způsobí spálení velkého počtu jednofázových zařízení.

Proto je nutné při zadávání objednávky jasně specifikovat požadavek: plocha průřezu nulové přípojnice by neměla být menší než 70 % fázové linky (doporučuje se mít stejný průřez) a měla by být vybavena odnímatelnou zemnící destičkou a zařízením pro sledování přetížení nulového bodu. Ignorování tohoto bodu může u připojovacího transformátoru 2000kva na podložce dyn11 dojít do půl roku provozu k vyhoření neutrálního bodu, zatímco běžné tovární testy nemohou toto skryté nebezpečí odhalit.
