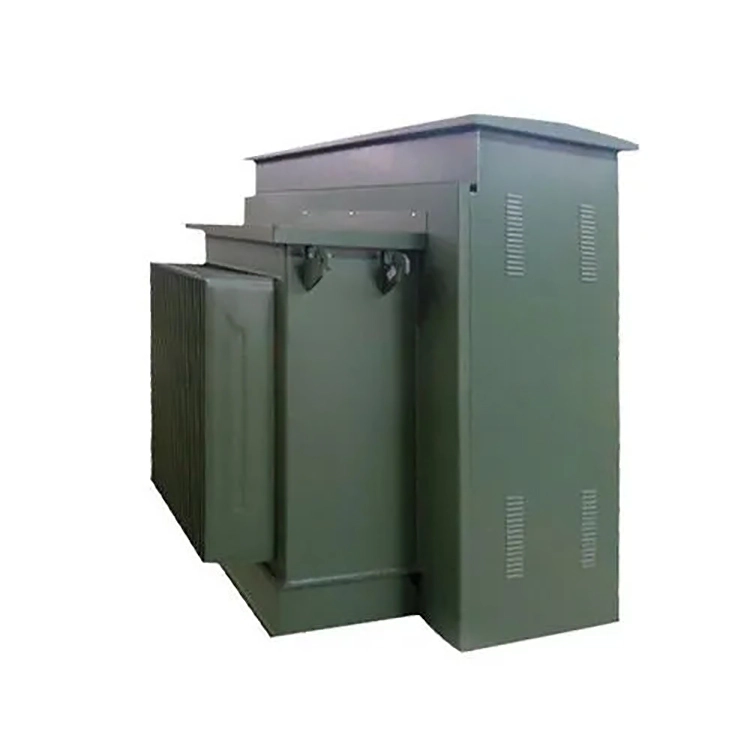

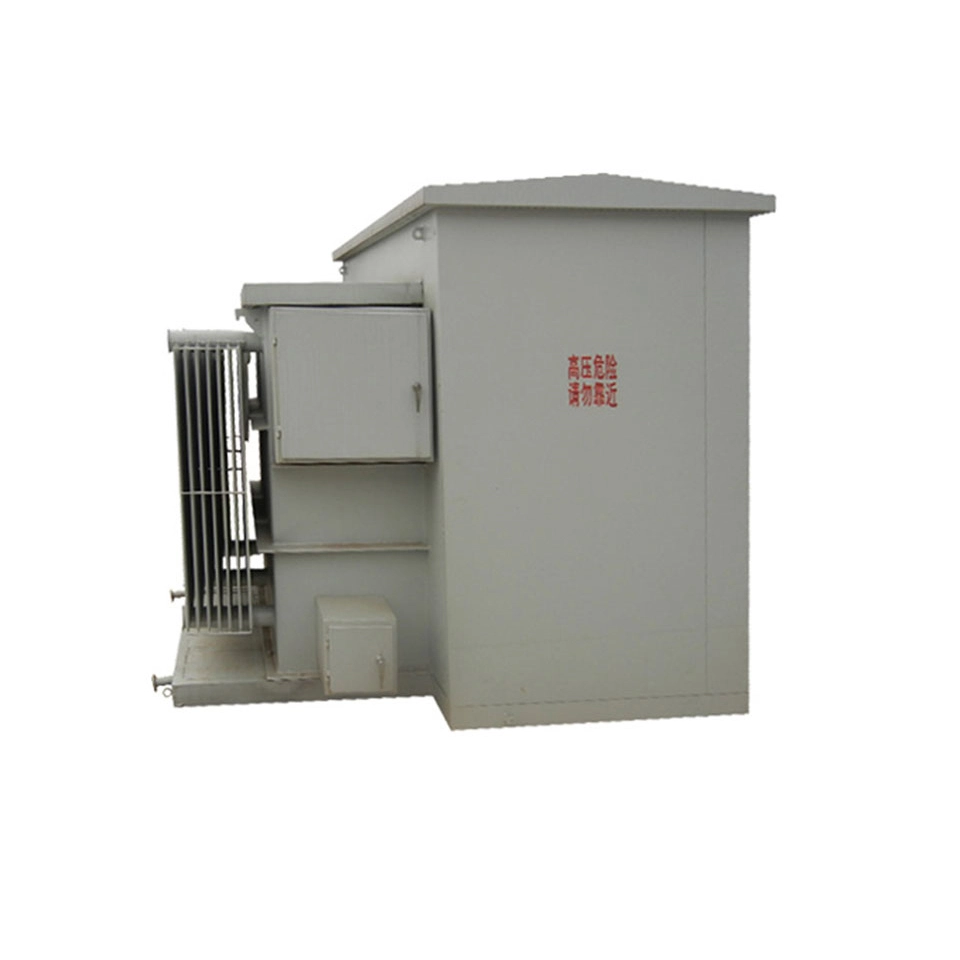

33 Jednofázový transformátor montovaný na podložku 0,4kv 1250kva

33 0,4kv 1250kva jednofázový podložkový transformátor je špičkové řešení speciálně navržené pro velké podzemní energetické systémy. Vyznačuje se bezpečným krytem odolným vůči povětrnostním vlivům a je vybavena pokročilými konfiguracemi bez elektrického kontaktu nebo živých kontaktů, které maximalizují bezpečnost personálu a zabraňují neoprávněné manipulaci na veřejných místech. Tento 33 0,4kv 1250kva jednofázový transformátor namontovaný na podložce  vyhovuje normám ANSI, IEEE a požadavkům na energetickou účinnost a dokáže převést maximálně 33 kV primární napětí na flexibilní sekundární napětí, což poskytuje vynikající možnosti ochrany proti zkratu a tichý provoz pro velké obytné a komerční aplikace.

Technické parametry:

Proč se v této aplikaci 33 jednofázového transformátoru namontovaného na podložce 0,4 kV 1250 kva obvykle používá na nízkonapěťové straně 0,4 kV namísto jiných napěťových úrovní?

400 V (třífázové) / 230 V (jednofázové) jsou běžné úrovně napětí ve standardních nízkonapěťových distribučních systémech IEC a jsou široce používány v obytných, komerčních a lehkých průmyslových aplikacích. Pro zařízení, jako jsou nízkonapěťové rozvaděče, jističe a kabely, jsou vyspělé a mají vysoký poměr ceny a výkonu na úrovni 400 V. Jednofázové 230V dokáže přímo napájet běžné osvětlení, zásuvky a domácí spotřebiče bez nutnosti dalšího snižování napětí.

0,4 kV lze typicky přenášet na vzdálenost 200 až 500 metrů v obytné nebo komerční oblasti (splňující normální pokles napětí ≤ 5 %). 1250 kVA se často používá na větších zátěžových bodech, jako jsou nákupní centra, kampusy, zdravotnická střediska, s transformátorem umístěným blízko centra zátěže. 0,4kV je dostačující a není potřeba vyšší napětí.

Když se k vytvoření třífázové skupiny (celková kapacita 3750 kVA) použije tři takových 33 0,4kv 1250kva jednofázových transformátorů namontovaných na podložce, v porovnání s použitím jednoho třífázového transformátoru stejné kapacity. jaké jsou klíčové rozdíly a opatření, pokud jde o rozložení zátěže, uzemnění neutrálního bodu a konfiguraci ochrany?

Při použití tří 33 0,4kv 1250kva jednofázových transformátorů namontovaných na podložce ve třífázové konfiguraci je hlavní rozdíl oproti jednofázovému transformátoru stejné kapacity následující:

Rozložení zatížení musí být přísně vyvážené; jinak přetížení v určité fázi způsobí závažnou odchylku v neutrálním bodě a nemůže být kompenzováno jako u třífázového transformátoru vzájemnou interakcí magnetického pole.

Za prvé, pro uzemnění neutrálního bodu je třeba externě připojit nízkonapěťové neutrální body tří 33 jednofázových transformátorů namontovaných na podložce 0,4 kv 1250 kva a poté uzemnit v jednom bodě. Jinak se pravděpodobně vyskytnou cirkulační proudy a rozdíly zemního potenciálu. Naproti tomu neutrální body třífázových transformátorů jsou přímo vyvedeny interně a jsou jednoduché a spolehlivé vůči zemi.

Za druhé, pokud jde o ochranu, všech 33 jednofázových transformátorů 0,4 kv 1250 kva namontovaných na podložce v jednofázové skupině má svou vysokonapěťovou stranu nezávisle nakonfigurovanou s pojistkami. V případě poruchy v jedné fázi mohou být další dvě fáze stále schopny dodávat energii. Proto musí být přidán alarm selhání fáze a ochrana nulové složky musí být speciálně navržena pro nízkonapěťovou stranu. Naproti tomu třífázové transformátory mají obvykle jednotné vypínání a koordinace ochrany je jednodušší.

Celkově je skupina 33 jednofázových transformátorů namontovaných na podložce 0,4 kv 1250 kva flexibilní v rozšíření, pohodlná při přepravě, ale má komplexní ochranu, vyšší požadavky na vyvážení zátěže a větší celkové náklady a podlahovou plochu. Je vhodný pro fázovou výstavbu nebo scénáře s jednofázovou zátěží jako hlavní zátěží.

Zařízení

Produkt Detial

Typ prstenu

Typ terminálu

Tělo transformátoru

Produkt v procesu

Testovací centrum

Navíjecí dílna
