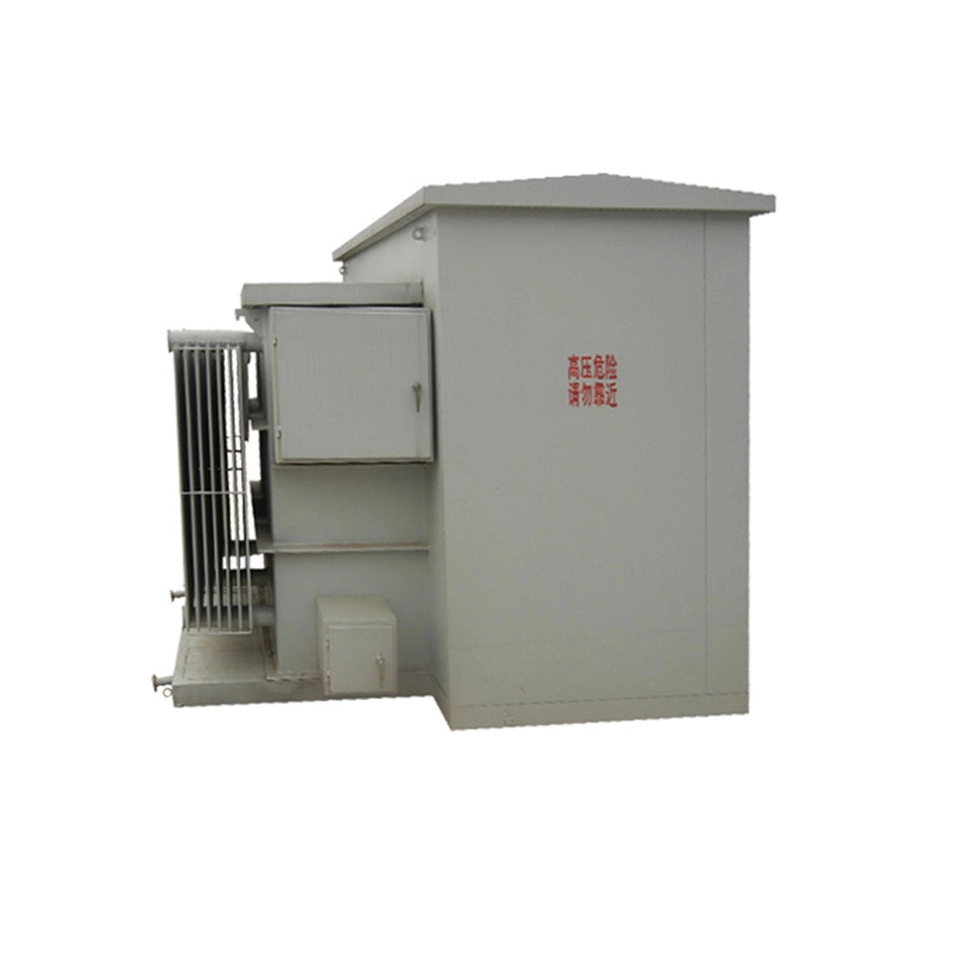

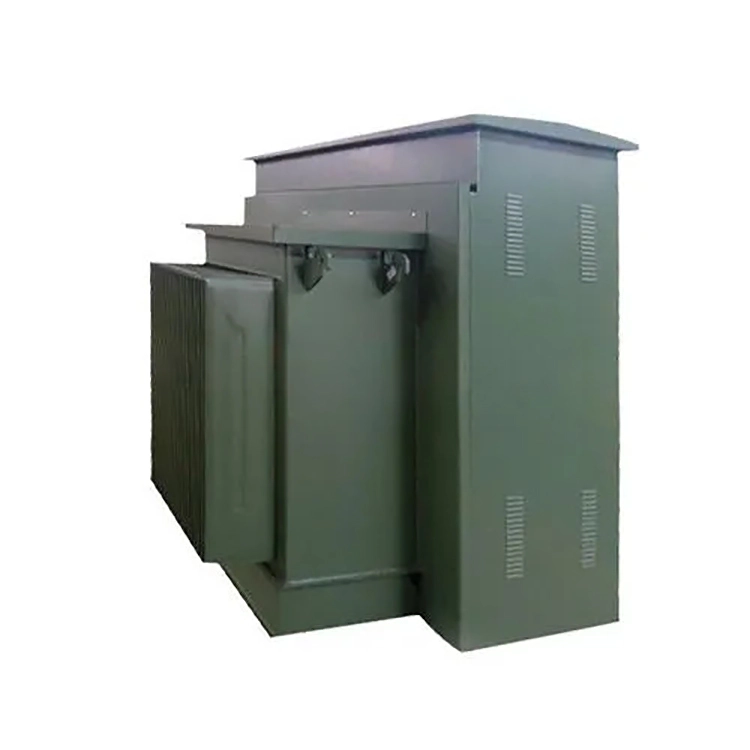

Výkonový transformátor 2,5 mva namontovaný na podložce na minerální olej

Minerální olej slouží jako izolační a chladicí médium a je nejtradičnější a nejvyspělejší volbou izolační kapaliny v průmyslu výkonových transformátorů. Výkonový transformátor namontovaný na podložce na minerální olej 2,5 mva má tedy vynikající elektrický izolační výkon, dobrou tepelnou vodivost a výhody z hlediska nákladů. Ve srovnání s alternativními izolačními kapalinami, jako jsou přírodní estery, má minerální olej sice nižší bod vznícení, ale má lepší tekutost při nízkých teplotách a vyšší spolehlivost v chladných oblastech během provozu.

Zásuvný transformátor podporuje dva typy příchozích linek: První je kruhový síťový napáječ, který je vybaven dvěma sadami primárních průchodek (celkem 6, pro příchozí i odchozí linky) a vnitřním čtyřpolohovým spínačem zátěže. Může připojit transformátor sériově k okruhu kruhové sítě, což umožňuje izolaci poruch a nepřetržitou údržbu. Pro tuto konfiguraci se obvykle doporučuje 2,5 mva napájecí transformátor namontovaný na podložce na minerální olej. Typ s radiálním napáječem je vybaven pouze jednou primární průchodkou a poskytuje jednolinkové napájení s nižší cenou, ale odpovídajícím způsobem sníženou spolehlivostí.

Zkratová impedance je důležitým parametrem transformátoru, který přímo ovlivňuje úroveň zkratového proudu systému a rychlost regulace napětí. Typická hodnota impedance výkonového transformátoru namontovaného na podložce je 5,0 % až 7,5 % a cílová hodnota návrhu je obvykle nastavena na 5,75 %. Impedance 5,75 % znamená, že když dojde k třífázovému zkratu na sekundární straně, je zkratový proud přibližně 1/0,0575 jmenovitého proudu, což je přibližně 17,4násobek jmenovitého proudu. Vezmeme-li jako příklad stranu nízkého napětí 400V, jmenovitý proud je přibližně 3608A a zkratový proud je přibližně 62,8kA, což je v rozsahu, který může vydržet rozváděč středního napětí.

Při plné zátěži je pokles napětí přibližně 5,75 %, což je přijatelné pro běžné průmyslové zátěže. Podle normy IEC 60076 má napájecí transformátor 2,5 mva namontovaný na podložce na minerální olej schopnost zkratu odolat tepelným účinkům a účinkům dynamické stability.

Technické parametry:

Otázka: Proč je u výkonového transformátoru namontovaného na podložce na minerální olej 2,5 mva stále nutné věnovat pozornost jeho ztrátě bez zátěže, když je provozován při nízké zátěži nebo v podmínkách bez zátěže po dlouhou dobu?

Odpověď: Protože ztráta naprázdno se skládá hlavně ze dvou částí: Za prvé, ztráta hystereze: ztráta energie generovaná, když je železné jádro opakovaně magnetizováno ve střídavém magnetickém poli. Za druhé, ztráta vířivými proudy: tepelná ztráta způsobená cirkulujícím proudem indukovaným v železném jádru střídavým magnetickým polem.

I když je sekundární strana napájecího transformátoru zcela otevřená nebo v nezatíženém stavu, její primární strana stále spotřebovává konstantní množství ztrát bez zátěže. A ztráta bez zátěže vede ke kvantifikovatelným a neustále se hromadícím účtům za elektřinu. U scénářů s dobou provozu delší než 3 000 hodin by při výběru modelu měly být upřednostněny ty s nižšími ztrátami bez zátěže (jako je použití orientovaných plechů z křemíkové oceli s vysokou magnetickou vodivostí nebo jader z amorfní slitiny). I když se počáteční náklady na pořízení zvýší o 15 až 20 %, rozdíl lze do dvou let vrátit prostřednictvím úspory nákladů na elektřinu.
