Padmountovaný transformátor 100 Kva 13,8 Kv

Wenzhou XiFa Electric Power Equipment Co., Ltd je společnost zabývající se především výrobou transformátorů. Založila profesionální technický tým a má kvalifikované pracovníky. Nástěnný transformátor 100 kva 13,8 kv byl navržen a vyvinut za použití pokročilé technologie a vysoce kvalitních materiálů. Prošel různými protokoly o typových zkouškách a vyhovuje mezinárodním normám, jako je IEC. Tento transformátor vám může poskytovat bezpečnou a spolehlivou službu po dlouhou dobu a může splnit vaše ekonomické a efektivní požadavky snížením ztrát.

Odeslat dotaz

Popis výrobku

Jmenovitý výkon tohoto podložného transformátoru 100 kva 13,8 kv je chlazen systémem ONAN. Primární napětí je 13,8 kV a rozsah odbočky je ±2*2,5% (NLTC). Sekundární napětí lze přizpůsobit a vybrat. Tvoří vektorovou skupinu Dyn11.

Navrženo s pokročilou technologií a používá vysoce kvalitní materiály a komponenty, čímž zajišťuje 100 kva 13,8 kv instalovaný transformátor spolehlivou kvalitu a dlouhou provozní dobu. Zařízení je pečlivě vyrobeno z vysoce permeabilních orientovaných křemíkových ocelových plechů, vysoce čistých vodivých vinutí, izolačních materiálů odolných proti stárnutí a odolných utěsněných součástí. Kvalita základních komponent je přísně kontrolována, aby byla zajištěna stabilita celého stroje od zdroje.

Díky vynikající odolnosti proti elektrickému šoku a korozi způsobené vlhkostí má transformátor 100 kva 13,8 kv namontovaný na podložce vynikající izolační výkon. Dokáže se přizpůsobit různým venkovním klimatickým podmínkám. Během provozu má nízké vibrace a nízkou hlučnost a ztráta naprázdno a ztráta zatížení jsou dobře řízeny, což vede k dobrým úsporám energie a snížení spotřeby.

Mechanická konstrukce podložkového transformátoru 100 kva 13,8 kv je stabilní a spolehlivá, s odpovídající úrovní ochrany těsnění, která splňuje normy. To účinně zabraňuje problémům s únikem oleje a kombinuje ochranné a bezpečnostní prvky.

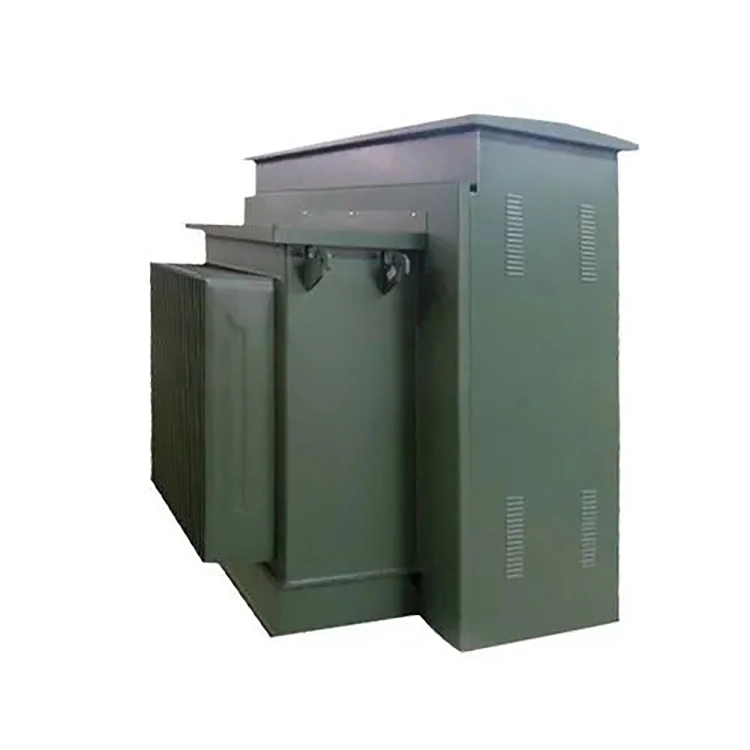

Padmounted Transformer 100 Kva 13 8 Kv

Technické parametry:

Název produktu	podložný transformátor 100 kva 13,8 kv
Způsob chlazení	ONAN
Primární (VN) napětí	13,8 kV
Sekundární (NN) napětí	120/240 V / 480 V / 600 V
Impedance	1,5 % až 4 %
Rozměry	1200 x 965 x 910 mm
Žádná ztráta zatížení	≤280 W
Ztráta zatížení	≤1010 W
Klepněte na Rozsah měniče	±2×2,5 %
Míra regulace napětí	≤ 3 %
Třída izolace	VN:17kV, NN:1,2kV

U podložkového transformátoru 100 kva 13,8 kv, který je v provozu, předpokládejme, že na nízkonapěťovém bočním výstupu transformátoru dojde k třífázovému kovovému zkratu, ale vysokonapěťová pojistka na straně není spálená a nevypnul ani jistič výstupu 13,8 kV předřazené rozvodny. jaké jsou možné příčiny tohoto jevu?

Zkontrolujte některou z následujících situací:

1. Zda je jmenovitý proud pojistky příliš velký, zda pojistka zestárla, ale nepraskla, nebo zda pojistka a spojovací mechanismus spínače zátěže nejsou zablokované.

2. Zda je nastavení nadproudové ochrany pro předřazený jistič nastaveno příliš vysoko a hodnota zkratového proudu přesně v ochranné mrtvé zóně.

3. Může se vyskytnout charakteristika vnitřní poruchy transformátoru 100 kva 13,8 kv namontovaného na podložce. Samotný transformátor již utrpěl mezizávitový zkrat nebo poruchu jádra, což má za následek omezení zkratového proudu na relativně nízkou hodnotu (ale stále mnohem vyšší než jmenovitý proud), což nestačí k okamžitému roztavení pojistky, ale stačí k trvalému zahřívání.

4. Zkontrolujte, zda je tento transformátor 100 kva 13,8 kv připojený k Dyn11 nebo Yyn0. Když dojde k třífázovému zkratu na nízkonapěťové straně, dojde na vysokonapěťové straně k situaci, kdy proud bezporuchových fází výrazně nestoupne, čímž se zabrání aktivaci protiproudové ochrany proti nulové nebo záporné složce.
