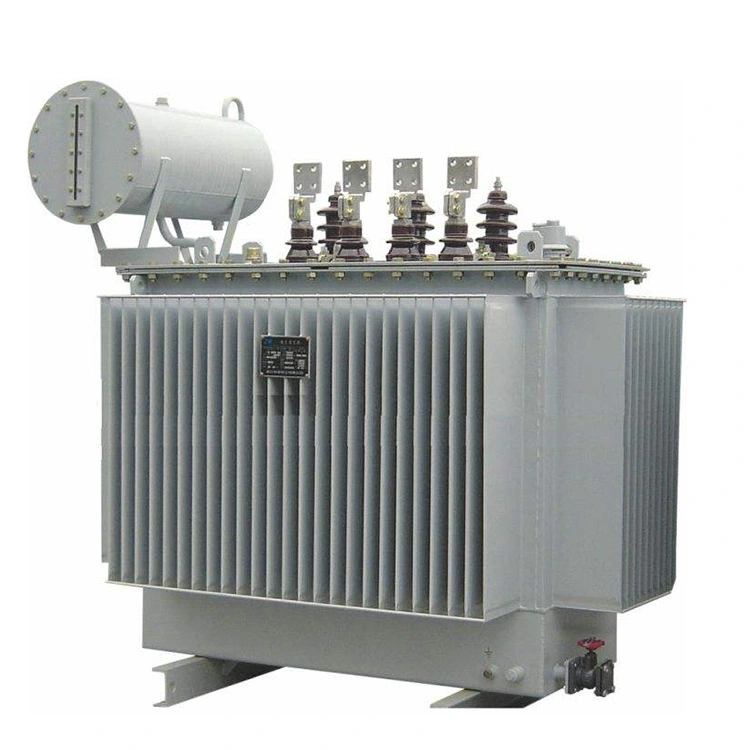

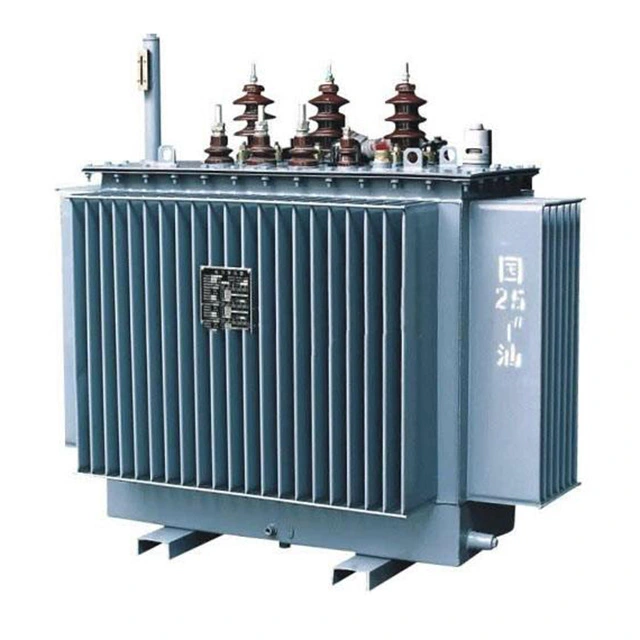

Elektrický 3fázový napájecí transformátor 10kv 400kva

Elektrický 3fázový napájecí transformátor 10kv 400kva se skládá hlavně z komponent, jako je jádro, vinutí, olejová nádrž, chladicí zařízení a ochranné zařízení. Všechna jádra přijímají strukturu typu jádra a struktura typu jádra obvykle používá proces překrývajícího se sestavení. Vinutí jsou součástí obvodu třífázového napájecího transformátoru.

Vysokonapěťové a nízkonapěťové průchodky třífázového 10kv 400kva napájecího transformátoru jsou porcelánové izolované trubky obsahující vodiče. Používají se k upevnění a izolaci připojovacích a vývodových konců primárního a sekundárního vinutí transformátoru.

Olejová nádrž se skládá z těla nádrže, krytu nádrže, zařízení pro odvod tepla a vypouštěcího ventilu oleje. Jeho hlavní funkcí je integrace transformátoru do celku a zajištění odvodu tepla. Uvnitř jsou vinutí, jádro a transformátorový olej.

Olej 3fázového 10kv 400kva výkonového transformátoru má nejen funkce cirkulačního chlazení a odvodu tepla, ale má také izolační účinek. Mezi vinutími a tělem nádrže (stěnami nádrže a dnem nádrže) je určitá vzdálenost, která je izolována izolační vrstvou oleje v nádrži.

Nevýbušná trubka, její funkcí je zabránit výbuchu v palivové nádrži. Přepínač odboček se používá ke změně počtu závitů vinutí transformátoru pro úpravu výstupního napětí transformátoru. Metoda 3fázového 10kv 400kva výkonového transformátoru regulujícího napětí spočívá v nastavení odboček na jednom z jeho vinutí, odebrání nebo přidání části závitů ve vinutí, čímž se změní počet závitů a dosáhne se účelu změny poměru napětí.

Technické parametry:

Otázka: Jak jádro 3fázového 10kv 400kva napájecího transformátoru odvádí teplo?

Odpověď: Během normálního provozu transformátoru jádro generuje teplo kvůli ztrátě železa. Čím větší je hmotnost a objem jádra, tím více tepla produkuje. Teplota transformátorového oleje nad 95 stupňů je náchylná ke stárnutí, takže povrchová teplota jádra by měla být co nejvíce pod touto teplotou. To vyžaduje, aby struktura odvádějící teplo jádra rychle odváděla teplo jádra. Struktura odvodu tepla má hlavně zvýšit povrch jádra pro odvod tepla. Odvod tepla jádra zahrnuje hlavně odvod tepla olejovým kanálem a odvod tepla vzduchovým kanálem jádra.

U velkokapacitních transformátorů ponořených do oleje jsou olejové kanály často umístěny mezi lamelami jádra, aby se zvýšil efekt rozptylu tepla. Olejové kanály jsou dvojího typu: jeden je rovnoběžný s plechy z křemíkové oceli a druhý je kolmý na plechy. Posledně uvedené uspořádání má lepší účinek na odvod tepla, ale struktura je složitější.

U suchých transformátorů je jádro chlazeno vzduchem. Aby se zajistilo, že teplota jádra nepřekročí přípustnou hodnotu, jsou ve sloupech a třmenech železného jádra často instalovány vzduchové kanály.
