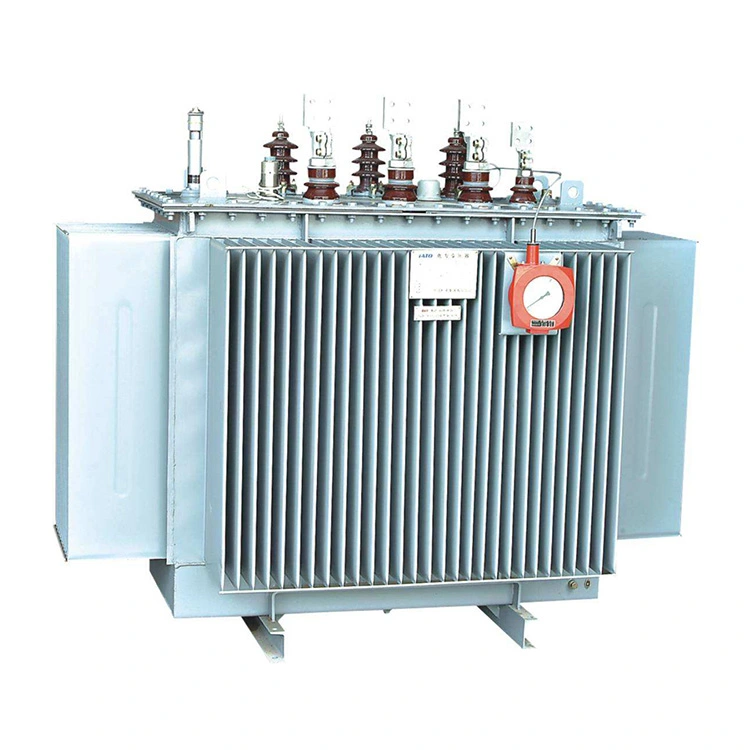

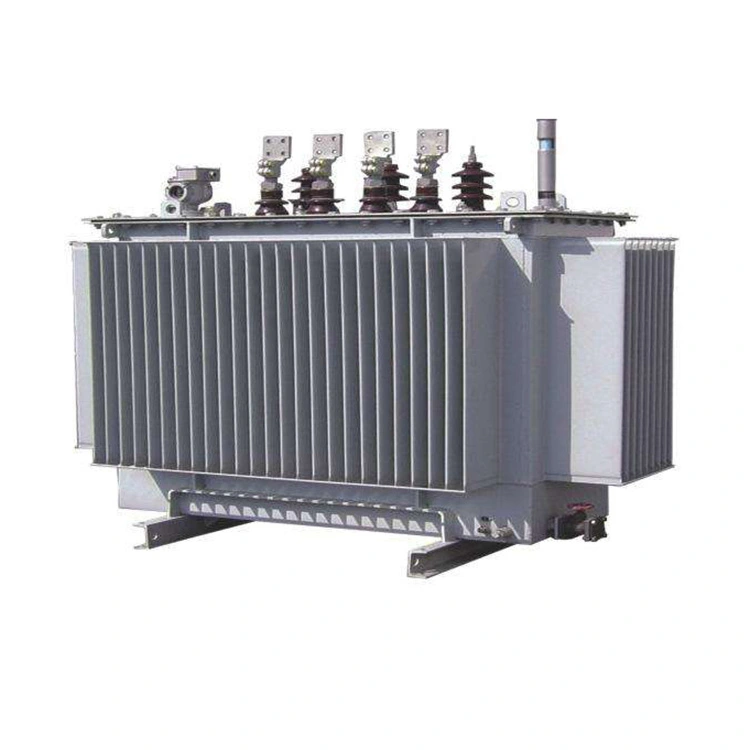

11kv 1000 Kva při zatížení Tap Change Power Transformer

Jádro 11kv 1000 kva výkonového transformátoru s přepínáním odboček pod zátěží používá vysoce kvalitní za studena válcované silikonové ocelové plechy s orientovanou strukturou. Konstrukce je plně nakloněná a bez otvorů a jádro je víceúrovňového stupňovitého tvaru se třemi nebo pěti švy. Ztráta vzduchu a hlučnost jsou nízké. Válcované jádro je přímo válcováno pomocí speciálního zařízení, beze švů, což snižuje magnetický odpor a má za následek nízkou ztrátu vzduchu.

Vinutí používá vysoce kvalitní měděný drát. Vyrábějí se tažením bezkyslíkových měděných tyčí nebo měděných cívek. Jeho formy zahrnují válcové, nové spirálové a dělené typy atd., což zajišťuje, že napájecí transformátor 11kv 1000 kva při zátěži má dostatečnou elektrickou pevnost, mechanickou pevnost a kapacitu pro odvod tepla.

Olejová nádrž je vyrobena z vysoce kvalitních ocelových plechů svařených dohromady. Komponenty pro odvod tepla využívají čipové chladiče, expanzní chladiče nebo vlnité olejové nádrže. Olejová nádrž prochází v továrně spolehlivými testy těsnění. Poté, co jsou vnitřní a vnější povrchy omyty kyselinou a fosfátovány, je napájecí transformátor 11kv 1000 kva se zátěží natřen třemi základními a jedním povrchovým nátěrem, který je odolný vůči korozi a zároveň je elegantní.

Technická specifikace:

Otázka: Proč se plechy z křemíkové oceli používají jako jádro 11kv 1000 kva výkonových transformátorů se změnou odboček při zatížení?

Odpověď: Běžná jádra transformátorů jsou obvykle vyrobena z plechů z křemíkové oceli. Křemíková ocel je druh oceli obsahující křemík s obsahem křemíku v rozmezí od 0,8 % do 4,8 %. Použití křemíkové oceli jako jádra transformátoru je proto, že samotná křemíková ocel je vysoce magnetický materiál. V napájené cívce může generovat velkou intenzitu magnetické indukce, čímž se sníží objem transformátoru.

Víme, že ve skutečnosti 11kv 1000 kva výkonový transformátor se změnou odbočky při zátěži pracuje za podmínek střídavého proudu. Ke ztrátě výkonu dochází nejen v odporu cívky, ale je také přítomna v železném jádru v důsledku střídavého elektromagnetického vlivu. Ztráta výkonu v železném jádru se obvykle nazývá "ztráta železa" a je způsobena dvěma důvody: jedním je "hysterezní ztráta" a druhým "ztráta vířivými proudy".

Hysterezní ztráta je ztráta železa generovaná jádrem během magnetizace v důsledku jevu hystereze. Velikost této ztráty je úměrná ploše uzavřené magnetickou hysterezní smyčkou materiálu. Magnetická hysterezní smyčka z křemíkové oceli je úzká, takže její použití jako jádra transformátoru vede k menším ztrátám hystereze, což výrazně snižuje stupeň ohřevu.

Mezitím díky přítomnosti křemíkových prvků může křemíková ocel výrazně zvýšit měrný odpor materiálu železného jádra, účinně potlačit indukované vířivé proudy generované střídavým magnetickým polem uvnitř železného jádra a výrazně snížit ztráty vířivými proudy.

Vrstvená a vrstvená struktura plechů z křemíkové oceli v kombinaci s jejich vlastními nízkoztrátovými charakteristikami umožňuje železnému jádru výkonového transformátoru s přepínáním odboček 11kv 1000 kva nižší nárůst teploty za podmínek střídavého proudu a energeticky účinnější a stabilnější provoz.
