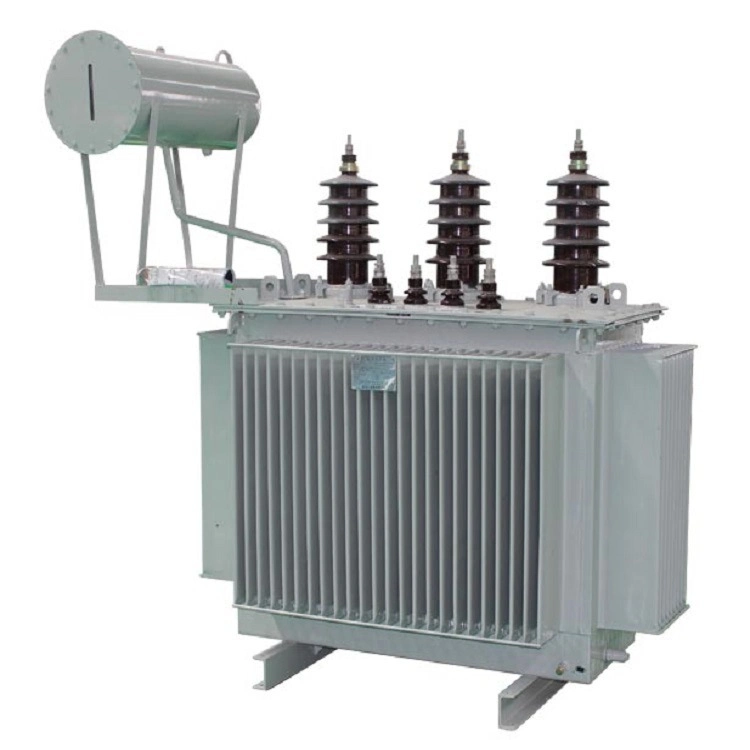

500kva distribuční transformátor elektrické energie

Výkonové transformátory jsou široce používány v průmyslu distribuce energie. Model 500 kVA je jedním z nejoblíbenějších typů na mezinárodním trhu. Aby uspokojila poptávku trhu, uvedla společnost Wenzhou Xifa Electric Power Equipment Co., Ltd. na trh 500kva distribuční transformátor elektrické energie. Jádro je vyrobeno z orientované křemíkové oceli válcované za studena, která v největší míře minimalizuje ztráty železa a měděné vinutí s vysokou vodivostí zajišťuje nízký nárůst teploty a optimalizovanou odolnost proti zkratu. Distribuční transformátor elektrické energie 500kva má tedy vlastnosti s nízkými ztrátami a úsporou energie, splňující potřeby většiny klientů.

Odeslat dotaz

Popis výrobku

500kva distribuční transformátor elektrické energie se vyznačuje následujícími klíčovými výhodami: pokročilá izolační technologie pro zvýšenou bezpečnost. Nízká hlučnost provozu a minimální nároky na údržbu. Je speciálně navržen pro efektivní provoz v komerčním a průmyslovém prostředí, s kapacitou 500 kVA, která nabízí jak nákladovou efektivitu, tak ekologický výkon.

Uživatelé si mohou vybrat hliníková vinutí, aby dosáhli rovnováhy mezi cenou a účinností, nebo měděná vinutí pro lepší vodivost, nižší ztráty a vynikající tepelnou odolnost.

Nárůst teploty lze zvolit jako 150℃, 115℃ nebo 80℃. Ten může zlepšit účinnost a prodloužit životnost izolace při vysokých okolních teplotách nebo trvalém zatížení a může používat materiály až do 220 °C nebo vyšší jakosti.

Typy skříně 500kva distribučního transformátoru elektrické energie zahrnují větrané skříně NEMA 1 vhodné pro vnitřní suché prostředí, skříně NEMA 3R s kryty odolnými proti dešti vhodné pro venkovní/vlhké prostředí a plně uzavřené skříně vhodné pro prachotěsné, vlhké, korozivní nebo nebezpečné prostory.

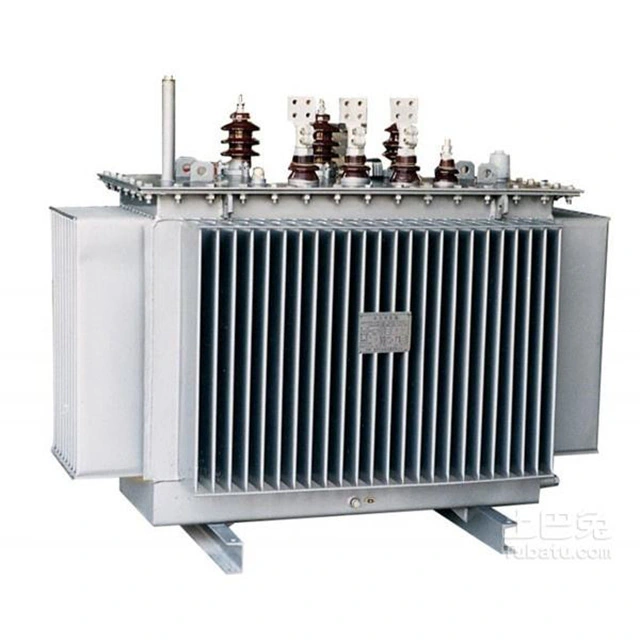

500kva Distribution Electric Power Transformer

Technické parametry:

Název produktu	500kva distribuční transformátor elektrické energie
Vysoký tlak (KV)	10 KV
Vysokotlaký rozsah kohoutku (%)	±5 /±2 × 2,5 %
Nízký tlak (KV)	0,4 KV
Symbol připojení	Dyn11, YNyn0
Ztráta jádra (W)	646 až 680 W
Ztráta vinutí (W)	4,2 až 6,9 kW
Vzrušující proud (%)	≤ 0,8 %
Zkratová impedance (%)	4,5 % až 6,5 %
Certifikáty	CE, ISO9001
Nárůst teploty (℃)	150℃, 115℃ nebo 80℃

Proč nepoužít celý kus křemíkové oceli jako jádro namísto jeho zpracování na plech?

Je to proto, že jádro podobné plechu může snížit jiný typ ztráty železa „ztráta vířivými proudy“. Když 500kva distribuční transformátor elektrické energie funguje, je v cívce střídavý proud a magnetický tok, který vytváří, je přirozeně střídavý. Tento měnící se magnetický tok generuje indukovaný proud v železném jádru. Indukovaný proud generovaný v železném jádru cirkuluje v kruhovém vzoru v rovině kolmé k magnetickému toku, takže se nazývá vířivý proud. Ztráta vířivých proudů také způsobuje zahřívání železného jádra.

Aby se snížily ztráty vířivými proudy, je železné jádro 500kva distribučního elektrického transformátoru vyrobeno naskládáním vzájemně izolovaných plechů z křemíkové oceli, takže vířivý proud protéká v úzkém podlouhlém obvodu menším průřezem, čímž se zvyšuje odpor na dráze vířivých proudů. Křemík v křemíkové oceli zároveň zvyšuje měrný odpor materiálu, což také hraje roli při snižování vířivých proudů.

Pro jádra 500kva distribučního elektrického transformátoru se obecně vybírají 0,35 mm silné plechy z křemíkové oceli válcované za studena. Podle velikosti požadovaného jádra se řeže na dlouhý plát. Teoreticky pro snížení vířivých proudů platí, že čím tenčí je plech z křemíkové oceli a čím užší jsou překrývající se pásy plechu, tím lepší je účinek. To nejen snižuje ztráty vířivými proudy, snižuje nárůst teploty, ale také šetří materiál plechů z křemíkové oceli.

Při výrobě jader transformátorů z křemíkového ocelového plechu však není založeno pouze na výše uvedených příznivých faktorech, protože výroba železného jádra tímto způsobem značně prodlouží pracovní dobu a sníží účinný průřez železného jádra. Při výrobě jader transformátorů s plechy z křemíkové oceli je proto nutné zvážit konkrétní situaci, zvážit pro a proti a zvolit optimální velikost.
