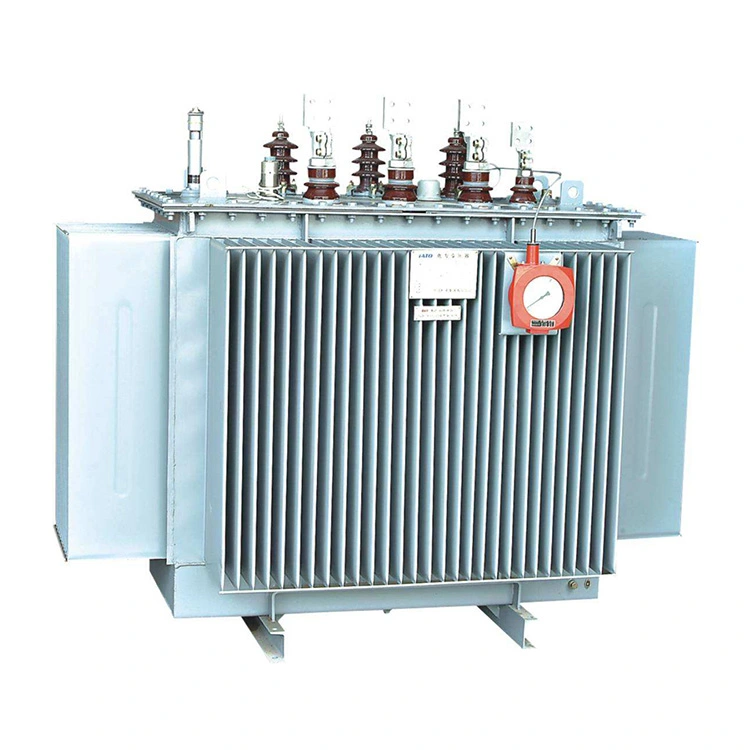

Výkonový transformátor 10kv 1600kva v olejové lázni

Wenzhou Xifa Electric Power Equipment Co., Ltd. se sídlem ve Wenzhou v provincii Zhejiang je vynikající výrobce transformátorů známý svou spolehlivostí. Již téměř 20 let poskytujeme vysoce kvalitní transformátory za rozumnou cenu vládním a osobním projektům po celém světě, čímž si vysloužili reputaci excelence. Společnost zavedla pokročilé technologie z domácích i mezinárodních zdrojů, použila nejnovější materiály a optimalizovala konstrukci pro výrobu výkonového transformátoru 10kv 1600kva v olejové lázni. Díky tomu je struktura produktu rozumnější, výrazně se zvyšuje elektrická pevnost, mechanická pevnost a schopnost odvádět teplo produktu.

Odeslat dotaz

Popis výrobku

Jádro 10kv 1600kva výkonového transformátoru ponořeného do oleje je vyrobeno naskládáním vysoce kvalitních za studena válcovaných silikonových ocelových plechů. To výrazně snižuje ztrátu bez zátěže a proud bez zátěže. Jádro je spojeno dohromady, aby byla zajištěna jeho těsnost a minimalizována hlučnost. Jak vysokonapěťové, tak nízkonapěťové vinutí jsou navinuty bezkyslíkatou mědí. Nízkonapěťové vinutí má dvouspirálovou nebo čtyřspirálovou strukturu, zatímco vysokonapěťové vinutí má vícevrstvou válcovou strukturu.

Propojení výkonového transformátoru 10kv 1600kva v olejové lázni využívá technologii Dyn11, která snižuje dopad harmonických na elektrickou síť a zlepšuje kvalitu napájení. Přijímá plně utěsněnou strukturu, která prodlužuje životnost.

10kv 1600kva olejový transformátor je bezúdržbový a skutečný naměřený hluk je nižší než standardní. Na rozdíl od běžných olejových transformátorů nevyžadují plně utěsněné transformátory olejovou nádrž. Změny objemu oleje lze automaticky upravit a kompenzovat elasticitou vlnitých plechů v olejové nádrži.

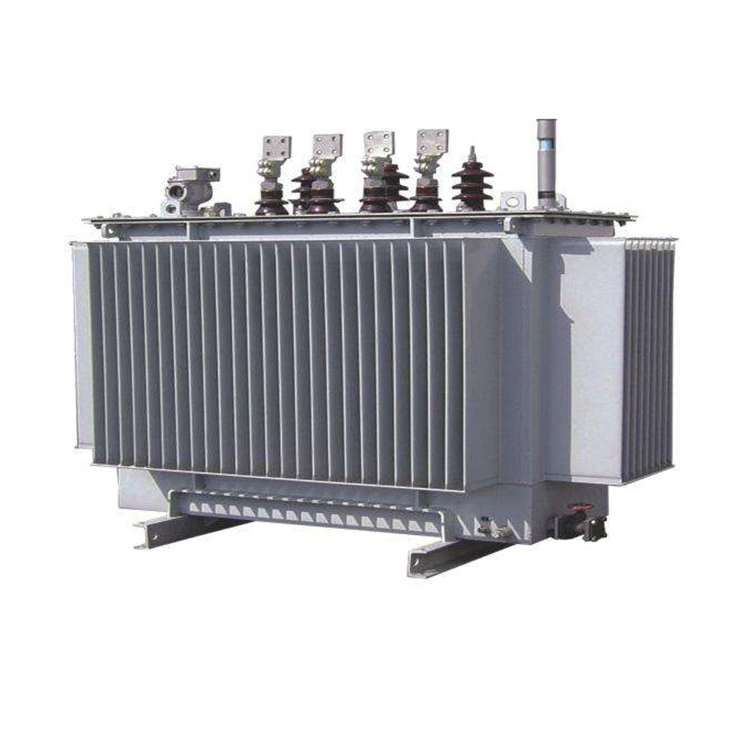

10kv 1600kva Oil Immersed Power Transformer

Technické parametry:

Název produktu	Výkonový transformátor 10kv 1600kva v olejové lázni
Vysoký tlak (KV)	10 KV
Vysokotlaký rozsah kohoutku (%)	±5 / ±2 × 2,5 %
Nízký tlak (KV)	0,4 KV
Vektor Symbol skupiny	Dyn11/Yyn0
ŽÁDNÁ ztráta zátěže (W)	1640 W
Ztráta zatížení (W)	14500 W
ŽÁDNÝ zátěžový proud (%)	0,8 %
Zkratová impedance (%)	4,5 %

Vlastnosti výkonového transformátoru 10kv 1600kva v olejové lázni

1.Jeho jádro je vyrobeno stohováním orientovaných plechů z křemíkové oceli o tloušťce 0,18 až 0,3 mm pomocí procesů lisování a stříhání, což zajišťuje dobrou stabilitu.

2. Cívka je vyrobena z čisté mědi. Pro vysokonapěťové obvody se používá polyimidový smaltovaný drát; zatímco u nízkonapěťových obvodů se používá měděný drát bez kyslíku nebo měděná fólie, aby se zlepšila odolnost proti zkratu.

3."Použití symbolu připojení 'Dyn11' může zabránit vlivu vyšších harmonických. Účinně odolává vlivu nekompenzované zátěže a zlepšuje kvalitu napájení."

4. Výkonový transformátor 10kv 1600kva ponořený do oleje využívá vakuové vstřikování oleje k odstranění vzduchových bublin z jádra, čímž zajišťuje stabilitu izolačního výkonu.

5. Transformátor prochází před opuštěním továrny přísnými kontrolami a plně vyhovuje normám IEC a ISO.

Výrobní proces a struktura plně utěsněných olejových transformátorů se liší od běžných olejových transformátorů.

(1)Tělo plně utěsněného transformátoru ponořeného do oleje je pod vakuem naplněno olejem, který zcela odstraňuje vlhkost a vzduch z izolačních materiálů a zajišťuje dlouhodobou provozní životnost transformátoru.

(2) U plně utěsněných 10kv 1600kva olejových výkonových transformátorů ponořených do oleje je olejová nádrž vybavena vlnitou nádrží nebo skládacím zařízením pro odvod tepla a olejová nádrž je odstraněna. Změna objemu oleje je kompenzována elasticitou olejové nádrže.

Protože je tělo plně utěsněného transformátoru ponořeného do oleje izolováno od vzduchu, nedochází k žádnému kontaktu mezi olejem a vzduchem, takže izolace nezvlhne a rychlost stárnutí se výrazně sníží. V důsledku toho se zvyšuje spolehlivost a životnost transformátoru. Před provozem není nutná kontrola, takže uživatelé mohou ušetřit náklady.
