Výkonový transformátor 22kv 1000kva ponořený do oleje

Wenzhou Xifa Electric Power Equipment Co., Ltd. je zdrojová továrna specializující se na výrobu transformátorů, která se již mnoho let intenzivně zabývá výrobou a obchodováním transformátorů. Konstrukce výkonového transformátoru 22kv 1000kva ponořená do oleje využívá vysoce kvalitní plechy a jádra z křemíkové oceli, což má za následek nižší ztráty a stabilnější výkon. Plně vyhovuje mezinárodním standardům. Zároveň nabízíme řešení na míru a máme výraznou cenovou výhodu pro přímé dodávky z továrny.

Odeslat dotaz

Popis výrobku

Jádro 22kv výkonového transformátoru 1000kva ponořené do oleje je vyrobeno z feritového magnetického jádra válcovaného za studena s vysokou magnetickou absorpcí zrna orientovaného za studena. Jádro je s plně skloněnou kloubovou strukturou laminovaných jader. Sloup jádra má víceúrovňový stupňovitý kruhový průřez a třmen a jádro mají stejnou plochu průřezu.

22kv napájecí transformátor 1000kva olejová nádrž má olejovou nádrž ponořenou do oleje složenou ze zvlněných stěn. Vnitřek je potažen prachotěsnou barvou a vrstva laku je pevná. Zvlněný chladič má chladicí účinek a svou houževnatostí dokáže kompenzovat změny hmotnosti transformátorového oleje způsobené regulací teploty prostředí.

Utěsněný transformátor proto nemá zásobník oleje, což snižuje celkovou relativní výšku transformátoru. Když je 22kv power transformátor 1000kva olejový ponořený zabalen, je přijata technologie zpracování vakuové olejové náplně, která zcela odstraní vlhkost v transformátoru a transformátorový olej nepřijde do styku se vzduchem.

To účinně zabraňuje vnikání vody a kyslíku do transformátoru a způsobuje neustálé zhoršování izolace transformátoru. Transformátorový olej pravděpodobně stárne, takže není třeba provádět pravidelné testy vzorků oleje.

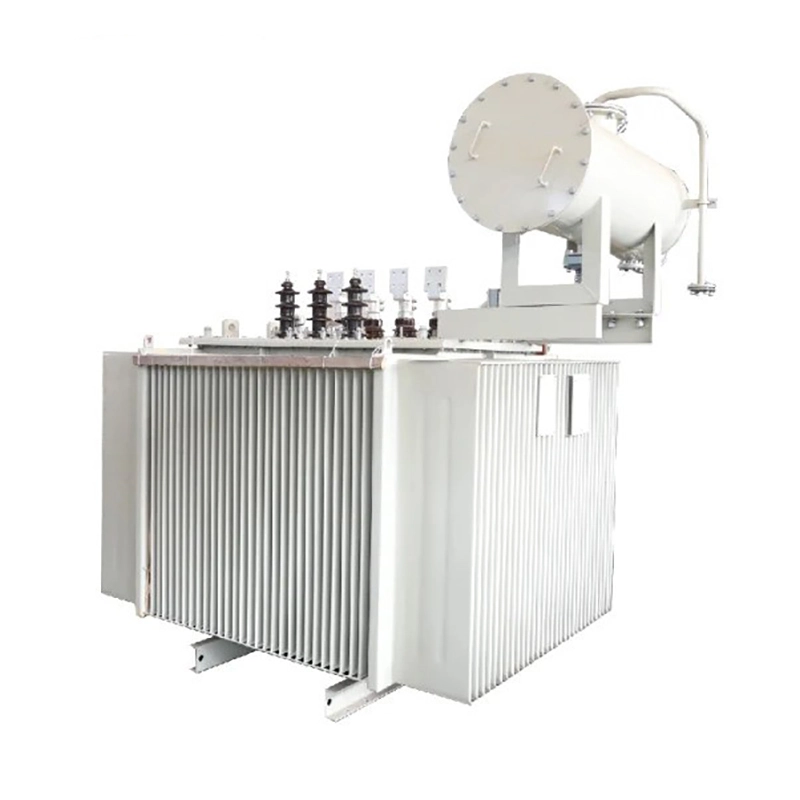

22kv Power Transformer 1000kva Oil Immersed

22kv výkonový transformátor 1000kva olejová ponořený technický parametr:

Jmenovitý výkon:	1000 kva
Primární napětí:	22 kv
Sekundární napětí:	0,4 kv
Počet fází:	3 fáze
Stupeň teploty izolace:	Třída A (105 °C) / Třída F (155 °C) jako volitelný výběr
Po	≤1150 W
Pk 75°C	≤9200 W
Impedance poruchy	5 %

Proč je železné jádro 22kv výkonového transformátoru 1000kva v olejové lázni uzemněné?

Když výkonový transformátor funguje normálně, železné jádro musí mít spolehlivý zemnící bod. Bez uzemnění by plovoucí napětí mezi železným jádrem a zemí způsobilo přerušovaný průrazný výboj mezi železným jádrem a zemí. Jakmile je železné jádro uzemněno pouze v jednom bodě, je vyloučena možnost vytvoření plovoucího potenciálu na železném jádru. Pokud však železné jádro má více než jeden zemnící bod, nerovnoměrný potenciál mezi železnými jádry vytvoří cirkulující proud mezi uzemňovacími body, což způsobí přehřátí na více uzemňovacích bodech železného jádra. To může vést k vícebodové poruše uzemnění, kdy dojde ke zkratu železného jádra, což má za následek zvýšenou ztrátu železa, což vážně ovlivňuje výkon a normální provoz transformátoru a může dokonce způsobit vypnutí v důsledku působení silného plynu.

Spálené a roztavené místní železné jádro může způsobit zkrat mezi železnými třískami, zvýšit ztráty železa a vážně ovlivnit výkon a normální provoz transformátoru, což vyžaduje výměnu plechů z křemíkové oceli železného jádra pro opravu. Výkonový transformátor 22kv 1000kva ponořený do oleje proto nesmí mít více uzemňovacích bodů; může mít a musí mít právě jeden zemnící bod.
