80kva 3fázové napájecí transformátory 415v až 11kv

Se vstupním napětím 415 voltů a výstupním napětím 11 kilovoltů jsou 80kva 3fázové stupňovité výkonové transformátory 415v až 11kv zesilovací transformátor. Wenzhou Xifa Electric Power Equipment Co., Ltd. jej vyrábí za použití pokročilé technologie a vysoce kvalitních materiálů. Tenkovrstvý válcovaný plech z křemíkové oceli jádra může snížit energetické ztráty. Vinutí používá velké měděné vodiče s izolací cívky, což zajišťuje spolehlivý výkon a dlouhou životnost.

Odeslat dotaz

Popis výrobku

80kva 3fázové stupňovité výkonové transformátory 415V až 11kv přijímají nízkonapěťový střídavý proud 415V primárním vinutím. Magnetické pole je koncentrováno a směrováno z primárního vinutí do sekundárního vinutí přes vrstvené železné jádro a vysokonapěťový střídavý proud 11kV je na výstupu s relativně nízkou ztrátou.

80kva třífázové napájecí transformátory 415V až 11kv se používají hlavně pro přenos energie na dlouhé vzdálenosti, připojení fotovoltaické/větrné energie do sítě a průmyslové vysokonapěťové napájení. Mezi běžné typy patří olejové ponoření, měděné vinutí a připojení Dyn11, které splňují normy IEC 60076/GB 1094.

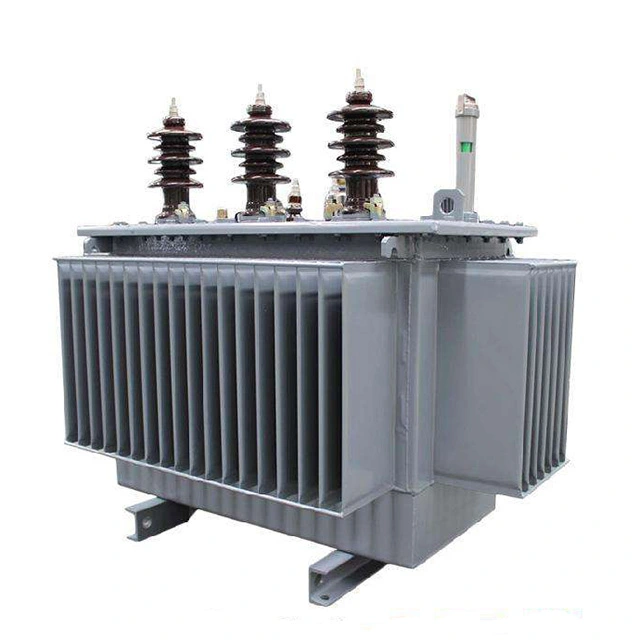

80kva 3 Phase Step Up Power Transformers 415v To 11kv

Technické parametry:

Název produktu	80kva 3-fázové stupňovité výkonové transformátory 415v až 11kv
Nízké napětí	415 V
Vysoké napětí	11 kV
Spojené království	4 %
Systémová frekvence	50 Hz
Ztráta otevřeného okruhu	0,18 kW
Ztráta zatížení	1,25 kW
Rozsah klepnutí	±2×2,5 %
Materiál jádra	Vysoce kvalitní za studena válcované orientované křemíkové ocelové plechy
Skupina připojení	Dyn11 / Yy0

Jaké druhy testů by měly být prováděny během provozu 80kva 3fázového zesilovače napájení 415v až 11kv?

Aby bylo zajištěno, že transformátor funguje normálně, měly by být často prováděny následující testy:

(1)Teplotní test. Je velmi důležité, zda je provozní stav transformátoru normální a úroveň teploty. Podle předpisů by teplota oleje horní vrstvy neměla překročit 85°C (nárůst teploty by neměl překročit 55°C). Obecně jsou transformátory vybaveny vyhrazenými zařízeními pro měření teploty.

(2)Zatěžovací zkouška. Aby se zlepšila míra využití 80kva třífázových napájecích transformátorů 415V na 11kv a snížily se ztráty energie, je nutné určit skutečnou kapacitu napájecího zdroje, kterou transformátor unese během provozu. Měřicí práce se obvykle provádějí během období nejvyšší spotřeby elektřiny každé sezóny a jsou přímo měřeny pomocí klešťového ampérmetru. Hodnota proudu by měla být 70 až 80 % jmenovitého proudu transformátoru. Pokud překročí tento rozsah, znamená to přetížení a mělo by být okamžitě upraveno.

(3) Zkouška napětí. Rozsah kolísání napětí by měl být v rozmezí ±5 % jmenovitého napětí. Pokud překročí tento rozsah, měl by být použit přepínač odboček pro nastavení, aby se napětí dostalo do specifikovaného rozsahu. Obecně se svorkové napětí sekundárního vinutí a svorkové napětí koncového uživatele měří pomocí voltmetru.

(4) Test izolačního odporu. Aby se 80kva 3fázové napájecí transformátory 415V až 11kv udržely v normálním provozním stavu, je nutné provést test izolačního odporu, aby se zabránilo stárnutí izolace a nehodám. Během testu se pokuste zastavit provoz transformátoru a pomocí megohmetru změřte hodnotu izolačního odporu transformátoru. Naměřený odpor by neměl být menší než 70 % předchozí naměřené hodnoty. Při výběru megaohmmetru může nízkonapěťová cívka používat úroveň napětí 500 V.
