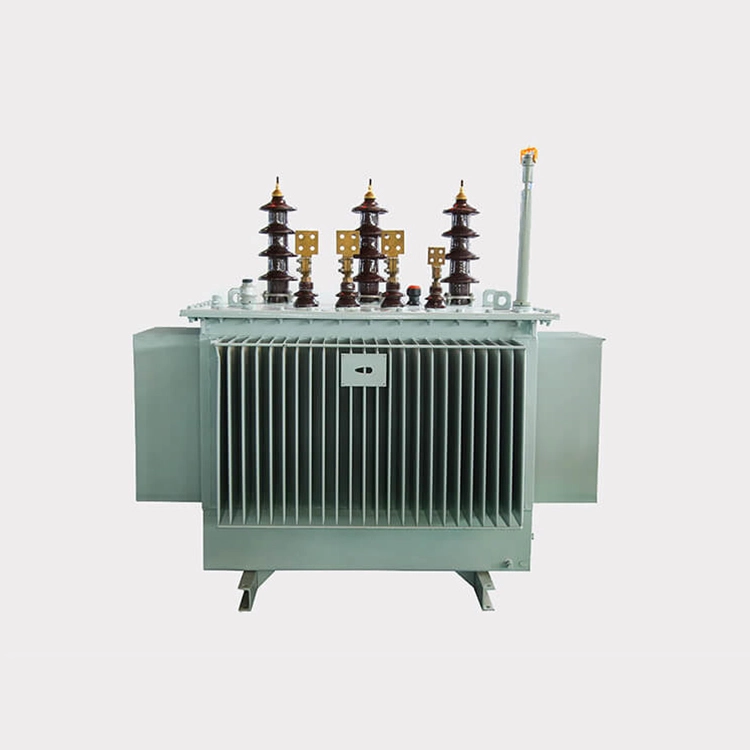

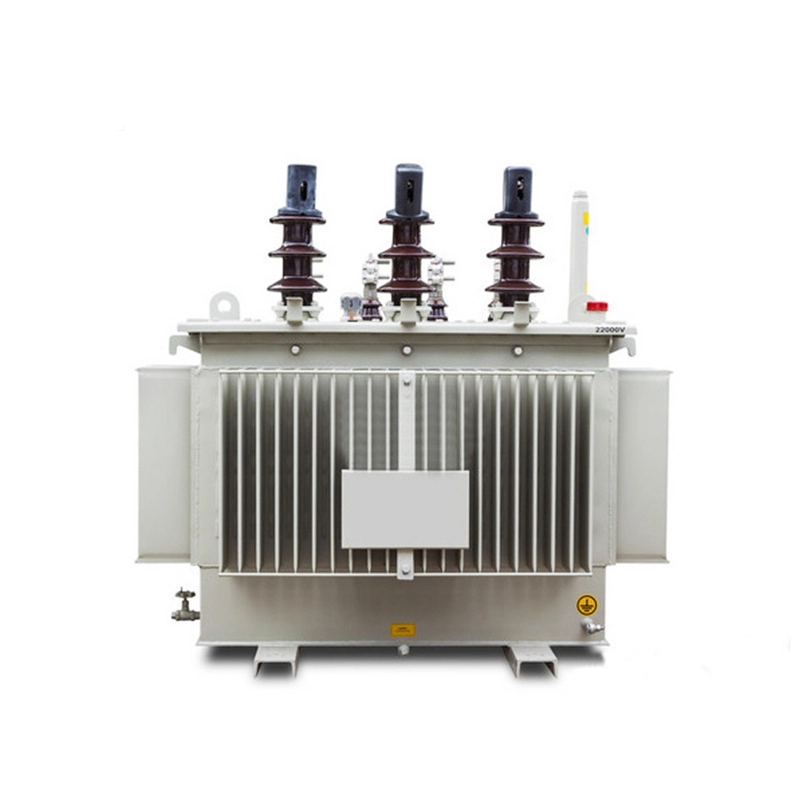

22kv na 400v 200kva napájecí transformátor

Výkonový transformátor 22kv až 400v 200kva je nepostradatelné klíčové elektrické zařízení v oblasti přenosu a distribuce energie. Dosahuje transformace napětí a přenosu energie na principu elektromagnetické indukce. Zařízení se skládá hlavně z jádra, vinutí, konstrukce pro odvod tepla a bezpečnostních ochranných prvků, se stabilní konstrukcí a spolehlivým provozem.

Napájecí transformátor 22 kv až 400 V 200 kva využívá vysoce kvalitní za studena válcované křemíkové ocelové plechy s vysokou magnetickou permeabilitou jako materiál a využívá 45° plný sklon vícestupňového progresivního laminování, které zajišťuje, že nedochází ke ztrátám zátěže a žádnému zátěžovému proudu jsou výrazně sníženy a hladina hluku je snížena.

Pro nízkonapěťové vinutí 22 kv až 400 V 200 kva výkonového transformátoru, s výjimkou malokapacitních, které používají měděné dráty, je obecná konstrukce válcová vinutá měděnou fólií; vysokonapěťové vinutí má vícevrstvou válcovou strukturu s použitím plochých drátů pokrytých papírem nebo smaltovaných drátů.

Použitím stejné techniky navíjení a použití vysokorychlostního navíjecího stroje je zajištěno, že napětí vinutí zůstane konstantní a svazek drátů je uspořádán těsně, čímž se dosáhne vyváženého rozložení ampérových závitů, nízkého únikového magnetického pole, vysoké mechanické pevnosti a silné schopnosti proti zkratu.

Technické parametry:

Vlastnosti:

1. Vysoká účinnost a úspora energie

Průměrná ztráta zátěže 22 kv na 400 V 200 kva výkonového transformátoru se ve srovnání se standardem GB/T6451 sníží o 30 %, průměrná ztráta zátěže se sníží o 25 % a provozní náklady se sníží v průměru o 20 %.

2. Vysoká spolehlivost

Napájecí transformátory 22 kv až 400 V 200 kva mají silnou ochranu proti zkratu a plně utěsněná konstrukce může zabránit vnikání kyslíku a vlhkosti, zpomaluje stárnutí izolace a prodlužuje životnost.

3. Dlouhá životnost a bezúdržbový provoz

Během normální doby používání není potřeba měnit transformátorový olej. Náklady na údržbu jsou nízké a projektovaná životnost může přesáhnout 20 let.

Otázka: Jaká je struktura a způsob těsnění olejové nádrže výkonového transformátoru 22kv až 400v 200kva? Jak je ošetřen povrch palivové nádrže?

Odpověď: Je použita vlnitá olejová nádrž s plně utěsněnou konstrukcí (okraj nádrže lze svařit nebo přišroubovat). Vlnité plechy jsou tvořeny skládáním za studena válcovaných ocelových plechů, které mají funkci odvodu tepla a úpravy objemu oleje prostřednictvím elastické deformace a mohou nahradit olejový zásobník. A pokud jde o technologii těsnění, jako těsnicí materiál výkonového transformátoru 22 kv až 400 V 200 kva se používá dovážený polotekutý silikon, který je odolný vůči vysokým teplotám, snadno nestárne a má dobrý těsnící výkon. Všechny upevňovací prvky používají samojistné matice proti uvolnění.

Kromě toho je olejová nádrž ošetřena odstraněním rzi pískováním a elektrostatickým práškovým nástřikem (jako jsou povlaky z epoxidové pryskyřice nebo akrylové pryskyřice), s tloušťkou nátěrového filmu větší než 150 μm, což zajišťuje odolnost proti korozi, odolnost proti povětrnostním vlivům a vlastnosti proti stárnutí.
