1000kva Distribuční výkonový transformátor 11 až 33kv

Distribuční výkonový transformátor 1000kva 11 až 33kv, vyrobený společností Wenzhou XiFa Electric Power Equipment Co., je speciálně navržen tak, aby splňoval požadavky na vysokonapěťový přenos energie v elektrické síti, zvyšování napětí pro vlastní elektrárny a přenos energie v průmyslových a těžebních oblastech. Díky použití jader z křemíkové oceli s vysokou magnetickou vodivostí a vinutí z čisté mědi se 1000kva distribuční výkonový transformátor 11 až 33kv vyznačuje nízkými ztrátami, stabilním napěťovým výstupem, silnou odolností vůči nevyváženosti zátěže a spolehlivým provozem. Navíc podporujeme velké objednávky a produkty vám můžeme dodat v kratším časovém období. Vítejte domácí i zahraniční zákazníky k návštěvě naší továrny!

Odeslat dotaz

Popis výrobku

1000kva distribuční napájecí transformátor 11 až 33kv je klíčové vysokonapěťové elektrické zařízení vyrobené v souladu s normami IEC 60076 a GB 1094. Převádí 11kV vstupní výkon na 33kV výstup, realizuje přenos energie mezi napěťovými úrovněmi, široce používaný v průmyslových parcích, elektrárnách, modernizaci venkovských sítí a velkých průmyslových podnicích.

Díky použití vektorové skupiny YNd11, jádra z křemíkové oceli CRGO a vinutí z čisté mědi se 1000kva distribuční napájecí transformátor 11 až 33kv vyznačuje nízkou spotřebou energie, silnou přetížitelností a stabilním výkonem. S ±2×2,5% regulací napětí bez zátěže zajišťuje stabilní výkon a jeho hermeticky uzavřená struktura je vhodná pro vnitřní i venkovní instalace a poskytuje spolehlivou podporu napájení pro různé scénáře.

1000kva distribuční napájecí transformátor 11 až 33kv se používá hlavně ve scénářích zvýšení napětí v rozvodných sítích vysokého napětí.

Mezi jeho specifické oblasti použití patří:

1.Průmyslové parky, velké průmyslové a těžařské podniky: Převést 11 kv energii vyrobenou jejich vlastními elektrárnami nebo získanou z energetické sítě na výkon vysokého napětí 33 kv pro vnitřní přenos energie a napájení velkých zařízení.

2. Elektrárny a rozvodny: Používají se jako zařízení pro zvýšení napětí pro generátorová soustrojí, převádějící nízkonapěťovou energii generovanou generátory na vysokonapěťovou energii 33 kv a její připojení k vysokonapěťové energetické síti.

3. Modernizace venkovské elektrické sítě: Zvyšte úroveň napětí venkovské elektrické sítě, snižte přenosové ztráty a zajistěte stabilitu venkovského napájení.

4.Velká staveniště a projekty dočasného napájení: Poskytujte stabilní 33 kv vysokonapěťovou energii pro velké stavební stroje a dočasné napájecí systémy.

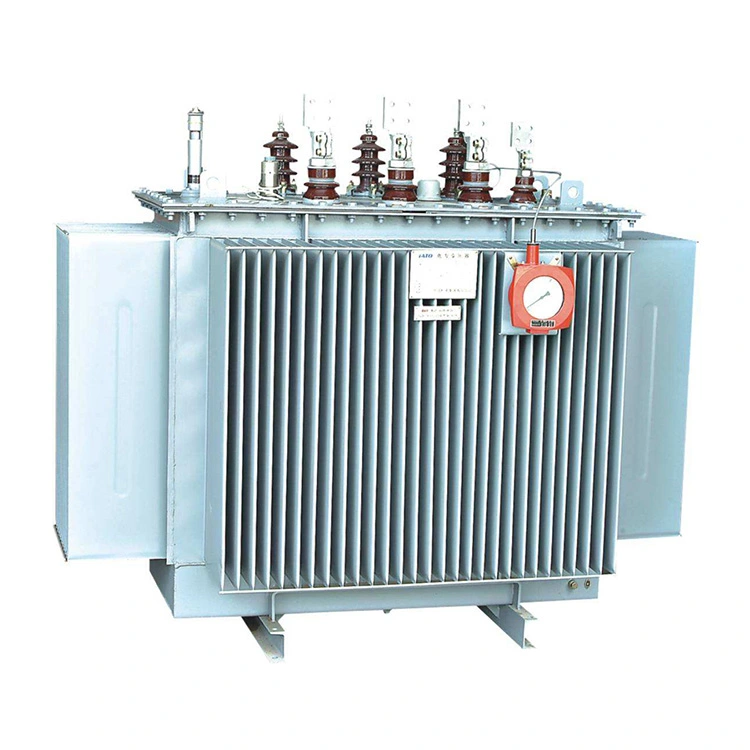

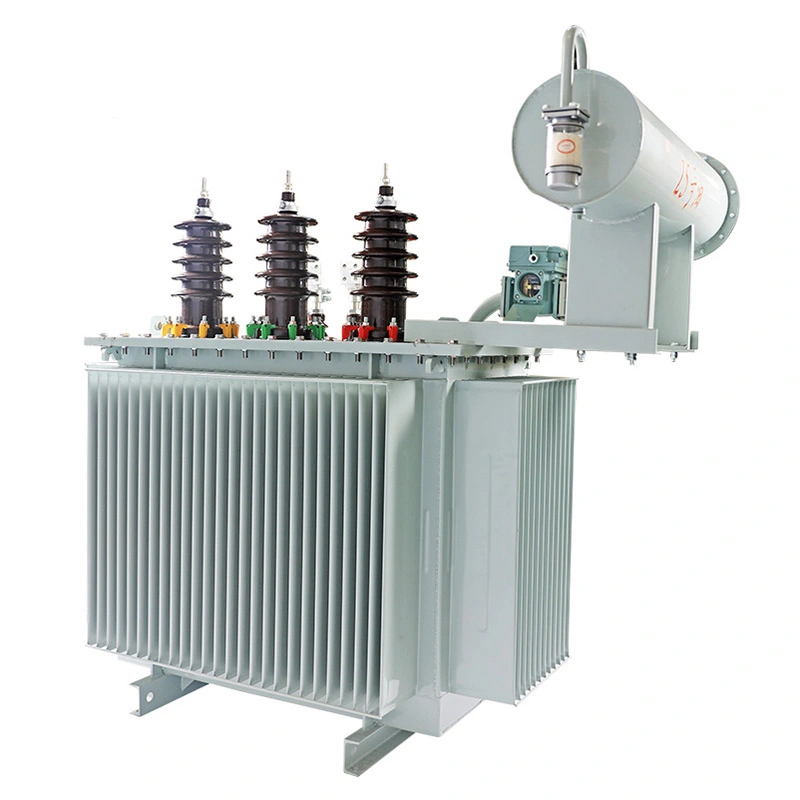

1000kva Distribution Power Transformer 11 To 33kv

Technické parametry:

Název položky	1000kva distribuční výkonový transformátor 11 až 33kv
Jmenovitá kapacita	1000 kVA
Jmenovitý poměr napětí	11kV / 33KV
Jmenovitá frekvence	50 Hz
Vektorová skupina	YNd11
Způsob chlazení	ONAN
Metoda regulace napětí	NLTC
Klepněte na Rozsah	±2×2,5 %
Impedance krátkého obvodu (Spojené království)	6,5 % (75℃)
Žádná ztráta zatížení (P₀)	S11: ≤1200W; S13: ≤800W
Ztráta zátěže (Pₖ, 75℃)	S11: ≤8500W; S13: ≤7200W
Žádný zátěžový proud (I₀)	≤ 1,0 %
Míra regulace napětí	≤ 3,0 %

Otázka: Jaké jsou normy údržby transformátorového oleje? Kdy je nutné olej doplnit nebo vyměnit?

Odpověď: Tento 1000kva distribuční napájecí transformátor 11 až 33kv má plně utěsněnou konstrukci. Při běžném provozu bez úniku oleje není potřeba časté doplňování oleje.

Pokyny pro údržbu: Každé 1 až 2 roky odeberte vzorky pro testování transformátorového oleje a otestujte průrazné napětí, obsah vlhkosti a hodnotu kyselosti. Pokud je hladina oleje pod standardní stupnicí, barva oleje je tmavá a zakalená, obsah vlhkosti překračuje normu nebo se snižuje pevnost izolace, je nutné včasné doplnění oleje nebo celková výměna oleje. Je přísně zakázáno míchat různé značky nebo transformátorové oleje různých výrobců. Po výměně oleje je nutné důkladné odsávání, aby se předešlo místním poruchám vypouštění způsobeným vzduchovými bublinami v oleji.

Otázka: Jaká je standardní sada hodnot zkratové impedance 1000kva distribučního výkonového transformátoru 11 až 33kv ? Jaký je význam tohoto nastavení?

Odpověď: Standardní zkratová impedance je nastavena na 6,5 %. Tato hodnota je národní normou a nastavením normy IEC pro 1000kva distribuční napájecí transformátor na úrovni 11 až 33kv. Nelze jej libovolně měnit.

Význam konstrukce jádra spočívá v: Za prvé účinně omezuje špičkový zkratový proud při zkratových poruchách sítě, snižuje dopad zkratové elektromotorické síly na vinutí transformátoru a jádro a zabraňuje velkým poruchám, jako je deformace vinutí a poškození jádra; Za druhé, odpovídá kapacitě zkratu sítě vysokého napětí, zajišťuje přesnou koordinaci nastavení předřazených a zapojených rozváděčů a reléových ochranných zařízení, zabraňuje nadměrnému vypínání poruch a zaručuje stabilitu celého distribučního systému vysokého napětí; Zatřetí, řídí rychlost úpravy napětí 1000kva distribučního napájecího transformátoru 11 až 33kv, zabraňuje nadměrné odchylce napětí při kolísání zátěže a zajišťuje, že kvalita napájení odpovídá standardům.
