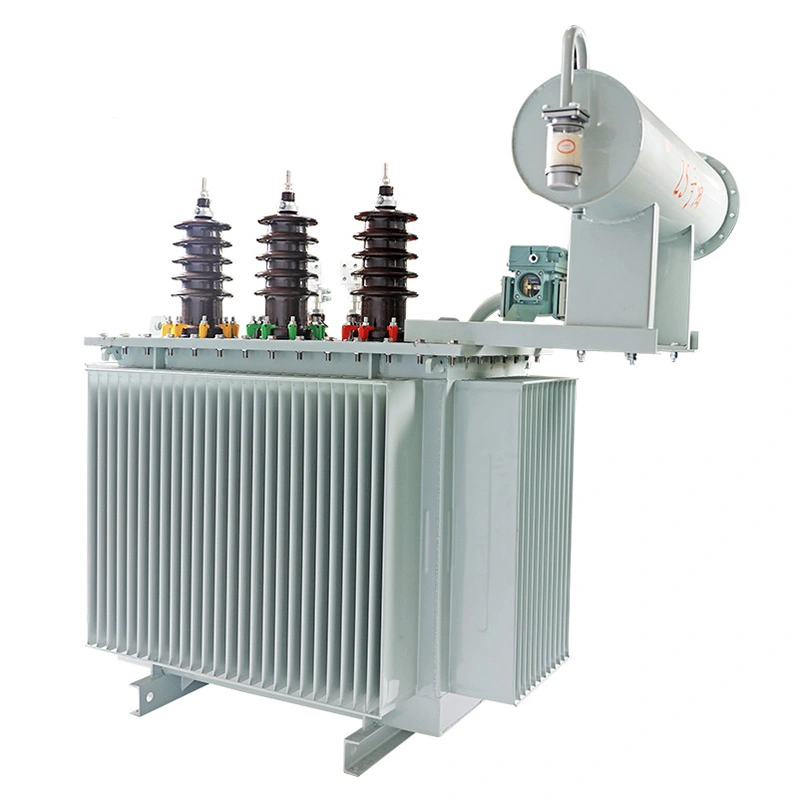

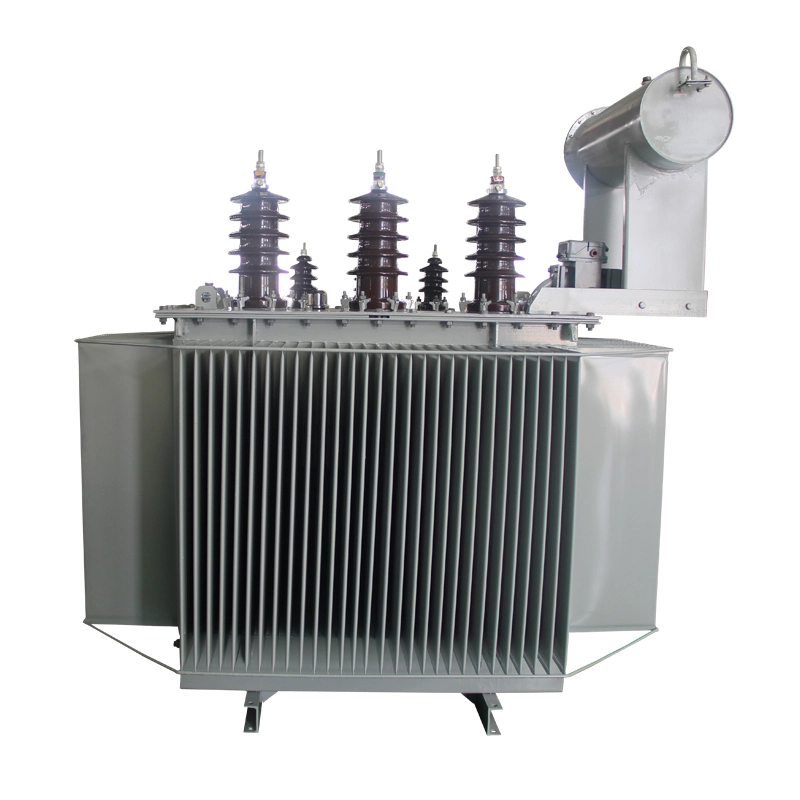

Třífázový S11 35kv 1000kva na zátěžovém výkonovém transformátoru

Třífázový napájecí transformátor s11 35kv 1000kva je druh energeticky úsporného distribučního zařízení navrženého a vyrobeného společností Wenzhou Xifa Electric Power Equipment Co., Ltd. v přísném souladu s národními normami GB/T 6451 a GB 1094. Tento produkt je navržen a vyroben pomocí pokročilé technologie. Třífázový výkonový transformátor s11 35kv 1000kva na zátěži charakterizuje rozumnou strukturu, stabilní výkon, spolehlivý provoz a pozoruhodné účinky na úsporu energie. Široce se používá v městských a venkovských průmyslových a zemědělských energetických sítích, těžebních podnicích a malých a středních rozvodnách.

Odeslat dotaz

Popis výrobku

Třífázový napájecí transformátor s11 35kv 1000kva na zátěži splňuje normy norem IEC a GB. Tento produkt má rozsah regulace napětí naprázdno 35±3*2,5% kV a 38,5±3*2,5% kV. Lze jej nastavit ručně, elektricky nebo automaticky v rozsahu regulace napětí pomocí spínače regulace napětí naprázdno na primární straně pro zajištění stability výstupního napětí. U transformátorů nad 6300 kVA na úrovni 35 kV použití skládaných deskových olejových nádrží výrazně zvyšuje mechanickou pevnost olejové nádrže, snižuje množství svarů, zlepšuje kvalitu vzhledu transformátoru a má dobré ekonomické výhody.

Three Phase S11 35kv 1000kva On Load Power Transformer

Technické parametry:

Název produktu	Třífázový s11 35kv 1000kva na zátěžovém výkonovém transformátoru
Jmenovitá kapacita	1000 kVA
Jmenovité napětí (strana HV)	35 kV / 38,5 kV
Jmenovité napětí (strana LV)	0,4 kV (400 V) / 6,3 kV / 10,5 kV (přizpůsobitelné)
Vektorová skupina	Yd11 (HV Star / LV Delta, doporučeno) Yyn0 (Volitelné pro 400 V LV)
Jmenovitá frekvence	50 Hz
Ztráta naprázdno	≤1,15 kW (na GB/T 6451)
Ztráta zatížení (při 75℃)	≤11,46 – 11,54 kW
Proud naprázdno	≤0,9 % – 1,8 % (standardní hodnota ≤0,9 %)
Zkratová impedance	6,5 % (standardní hodnota)
Třída izolace	Třída A (ponořeno do oleje)
Způsob chlazení	ONAN (Oil Natural Air Natural / Samo chlazený)
Stupeň ochrany	IP20, IP23 (volitelně venkovní kryt)

Vlastnosti:

1. Spotřeba energie je nízká a efekt úspory energie je pozoruhodný. Výrazně se snížila ztráta bez zátěže, která je v průměru asi o 25 % nižší než u národního standardu GB/T6451.

2. Jádro je vyrobeno z vysoce kvalitních za studena válcovaných silikonových ocelových plechů. Domácí pokročilá linie příčného řezu zajišťuje, že otřepy jsou menší než 0,02 mm. Celý proces zahrnuje plné zkosené spoje, žádné děrování a žádné překrývání třmenů. Sloupy jádra jsou naskládány a spojeny dohromady, čímž tvoří kompaktní, plochý a pevný celek. To účinně snižuje ztrátu bez zátěže, proud naprázdno a hluk transformátoru.

3. Třífázové transformátorové cívky s11 35kv 1000kva na zátěži jsou vyrobeny z vysoce čisté bezkyslíkaté mědi, která účinně snižuje ztráty mědi. Rohy podložek cívky a nosných tyčí jsou zaoblené, což má za následek rovnoměrné elektrické pole a zvýšenou spolehlivost. Vnitřní podpora vinutí je zesílena, aby se zvýšila její stabilita a zabránilo se nestabilitě a deformaci.

4. Stěna nádrže je vyrobena z jednoho kusu ocelového plechu. Velkým lisem je tvarován do vlnité struktury, což snižuje počet svarů, zvyšuje mechanickou pevnost, rozšiřuje plochu absorpce tepla, zlepšuje efekt odvodu tepla a zároveň vlnitá stěna nádrže zabraňuje plošnému odrazu zvukových vln, čímž se snižuje hluk. Třífázový napájecí transformátor s11 35kv 1000kva na zátěži jako celek je krásný a jednoduchý.

5. Je použit zásobník oleje typu kapsle, který účinně zpomaluje proces stárnutí transformátorového oleje; ukazatel hladiny oleje může zabránit výskytu falešné hladiny oleje a vyřešit problém stárnutí transformátorového oleje způsobeného světlem; plynové relé se zařízením pro sběr plynu je vhodné pro údržbu a provoz.

6. Na těsnicí části třífázové s11 35kv 1000kva na zátěžové transformátorové olejové nádrži s11 35kv 1000kva se provádí speciální zpracování a celé tělo nádrže se nastříká barvou, aby se odstranily ostré rohy, otřepy a svařovací struska vzniklé při zpracování a aby se zlepšila přilnavost barvy.
