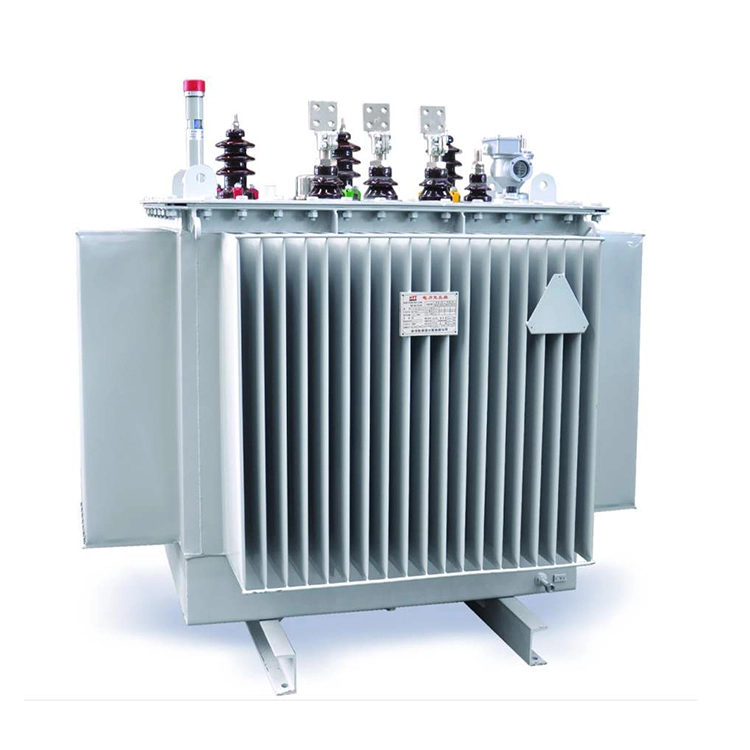

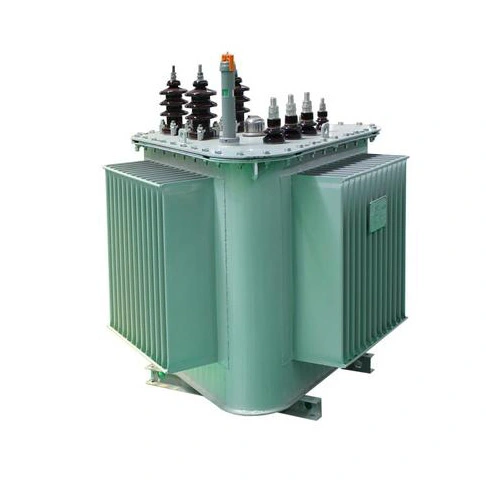

Výkonový transformátor 200kva po 15kv na 0,4kv

výkonový transformátor 200kva x 15kv až 0,4kv je typ výkonového transformátoru se jmenovitou kapacitou 200 kva, vstupním napětím 15 kv a výstupním napětím 0,4 kv.

Naše společnost používá orientovanou křemíkovou ocel s vysokou magnetickou vodivostí, která se dále zpracovává na vysoce kvalitní plechy z křemíkové oceli válcované za studena a poté se skládá dohromady. Pomocí fólie pro navíjení cívek a nových izolačních materiálů a procesů se výkonový transformátor 200kva x 15kv až 0,4kv vyznačuje vysokou teplotní odolností, odolností proti nárazům a plně utěsněnou konstrukcí.

Konstrukce plně utěsněné konstrukce zajišťuje stabilní kvalitu transformátorového oleje, prodlužuje cyklus údržby a zároveň je celková olejová nádrž složená z chladičů typu vlnitého plechu vyrobena fosfátováním a vícevrstvým antikorozním nástřikem, který má vynikající odolnost proti povětrnostním vlivům.

Skupina připojení výkonového transformátoru 200kva x 15kv až 0,4kv je Dyn11, která snižuje dopad harmonických na elektrickou síť a zlepšuje kvalitu napájení.

Technické parametry:

Otázka: Jaké kontrolní položky by měl podstoupit výkonový transformátor 200kva od 15kv do 0,4kv před opuštěním továrny?

Odpověď: Aby byl zajištěn stabilní a účinný provoz transformátoru, bude na transformátoru před jeho výrobou provedena řada testů. Pro test stejnosměrného odporu změřte stejnosměrný odpor třífázových vinutí vysokého a nízkého napětí, zkontrolujte poměr třífázového vyvážení a odstraňte problémy s přerušenými vodiči a špatným pájením. Pro test poměru napětí změřte skutečný poměr 15 kV/0,4 kV, ověřte přesnost polohy odbočky a v počtu závitů není žádná chyba. Pro test izolačního odporu použijte multifunkční měřič k měření izolace mezi vysokým a nízkým napětím a mezi vysokým a nízkým napětím a zemí a zjistěte, zda je izolace způsobilá. Zkouška výdržného napětí napájecí frekvence prochází zkouškou výdržného napětí mezi vysokým a nízkým napětím vůči zemi, mezi nízkým napětím a zemí a mezi vysokým a nízkým napětím, aby se posoudila pevnost izolace atd.

Otázka: Proč je nutné provést zkoušku impulsního zapínání na nově instalovaných nebo přetažených výkonových transformátorech 200kva x 15kv až 0,4kv před jejich uvedením do provozu?

Odpověď: Odstranění bezzátěžových transformátorů v elektrické síti způsobí provozní přepětí. V uzemňovacím systému s malým proudem může amplituda tohoto přepětí dosáhnout 3 až 4 násobku jmenovitého fázového napětí; ve velkém uzemňovacím systému může amplituda provozního přepětí také dosáhnout trojnásobku jmenovitého fázového napětí. Aby bylo možné otestovat, zda izolace transformátoru odolá jmenovitému napětí a provoznímu přepětí během provozu, je třeba před uvedením výkonových transformátorů 200 kva x 15 kv až 0,4 kv do provozu provést několik testů impulzního uzavření.

Při uvedení transformátoru naprázdno do provozu se navíc vytvoří budicí rázový proud o hodnotě, která může dosáhnout 6 až 8 násobku jmenovitého proudu. Vzhledem k tomu, že rázový budící proud bude generovat velkou elektrodynamickou sílu, provedení testu sepnutí impulsu je také účinným měřítkem pro posouzení mechanické pevnosti výkonových transformátorů 200 kva x 15 kv až 0,4 kv a toho, zda nebude fungovat reléová ochrana.
