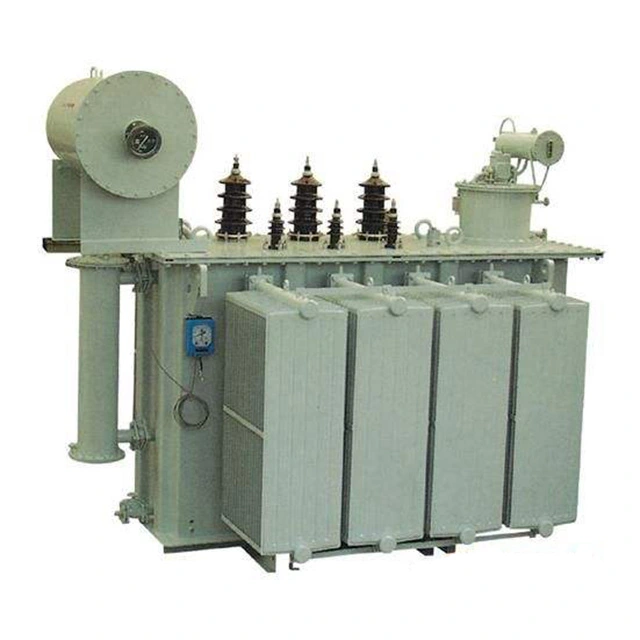

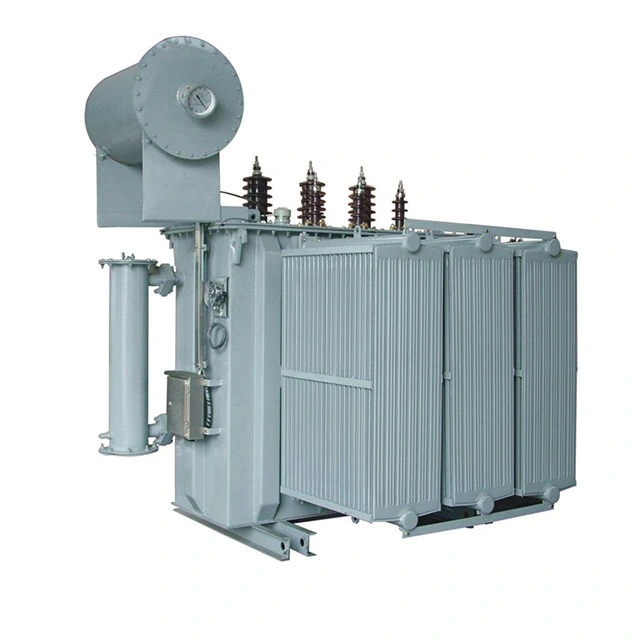

Outdoor Power Transformer 10 Mva 33 až 6,6 Kv

Venkovní napájecí transformátor 10 mva 33 až 6,6 kv s kapacitou 10 mva a rozsahem napětí 33 až 6,6 kv je typ venkovního napájecího transformátoru. Jeho jmenovité napětí je 10 mva, s vysokonapěťovou stranou 33 kv a nízkonapěťovou stranou 6,6 kv. Jedná se o běžné středně velké transformátorové zařízení pro průmyslové a těžařské podniky i průmyslové parky a plně vyhovuje standardům IEC. Venkovní výkonový transformátor 10 mva 33 až 6,6 kv převážně uzavírá vinutí, železné jádro a izolační olej ze tří částí.

Vinutí jsou elektrickou částí transformátoru. Obvykle se vyrábí navinutím izolovaného plochého měděného drátu nebo kulatého měděného drátu na navíjecí formu. Vinutí jsou instalována na sloupku s železným jádrem venkovního výkonového transformátoru 10 mva 33 až 6,6 kv. Nízkonapěťová vinutí jsou na vnitřní vrstvě a vysokonapěťová vinutí jsou instalována mimo vinutí nízkého napětí. Mezi nízkonapěťovými vinutími a železným jádrem a mezi vysokonapěťovými a nízkonapěťovými vinutími se používají izolační materiály k výrobě objímek, které je oddělují, aby se dosáhlo izolace.

Železné jádro je hlavní magnetická dráhová část venkovního výkonového transformátoru 10 mva 33 až 6,6 kv. Obvykle se vyrábí stohováním silikonových ocelových plechů válcovaných za tepla nebo za studena o tloušťce 0,35 nebo 0,5 mm a potažených izolační barvou. Železné jádro je rozděleno na dvě části: sloup železného jádra a jho. Sloup se železným jádrem je vybaven vinutím a jho slouží k uzavření magnetického obvodu. Mezi základní formy struktury železného jádra patří typ srdce a typ pláště.

Technické parametry:

Jaké jsou různé instalační formy venkovního výkonového transformátoru 10 mva 33 až 6,6 kv?

V energetice se instalace venkovních transformátorů skládá hlavně ze dvou forem: instalace na sloup a instalace na zemi. Bez ohledu na použitou metodu je bezpečnost vždy na prvním místě. Na nejvýraznějším místě kolem transformátoru musí být vyvěšena nápadná výstražná cedule, která kolemjdoucím připomene, aby se nepřibližovali.

U venkovního výkonového transformátoru 10 mva 33 až 6,6 kv instalovaného na zemi musí být kolem něj přidán ochranný plot s výškou nejméně 1,7 metru a mezi plotem a plošinou transformátoru by měl být dostatečný bezpečný provozní prostor.

Pro instalaci na stožáry nebo stožáry se vyžaduje, aby všechny vysokonapěťové a nízkonapěťové vodiče používaly izolované vodiče a nízkonapěťová část také mohla používat holé přípojnice. Všechny použité železné díly musí být pozinkované, aby se zabránilo korozi a korozi.

Pokud se instalace provádí na zemi, výška základny je obvykle nastavena na přibližně 500 mm. Tento základ je obvykle postaven z cihel nebo litého betonu a poté je povrch vyhlazen cementovou maltou 1:2. Plochá ocel nebo kanálová ocel musí být položena na povrch, aby sloužila jako pojezdová dráha pro transformátor.

Při instalaci je nezbytné zajistit, aby byla trať rovná a aby rozchod kolejí dokonale odpovídal rozchodu kol transformátoru, aby byl zajištěn stabilní provoz.
