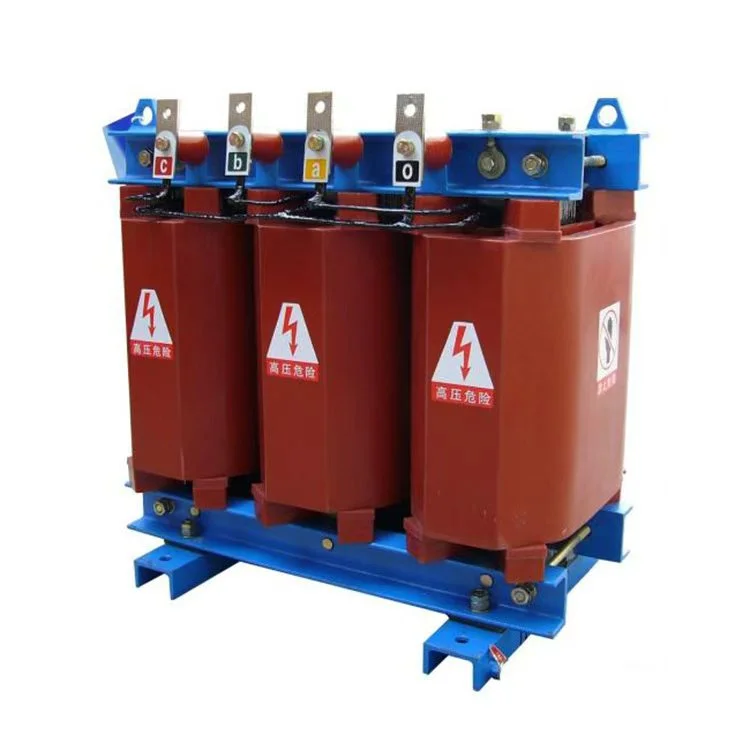

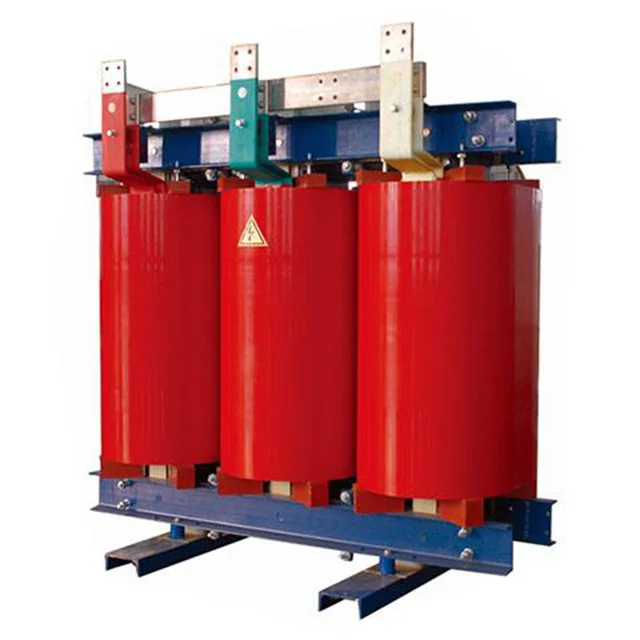

Měděný 160 KVA 6,6 kV 440 V suchý transformátor snižující výkon

Pro průmyslové a komerční aplikace vyžadující spolehlivou transformaci napětí nabízí měděný 160 kVA 6,6 kV 440 V suchý transformátor typu snižující výkon, vyrobený společností Wenzhou Xifa Electrical Equipment Co., Ltd., výjimečnou účinnost, bezpečnost a dlouhodobý výkon. Tento transformátor snižuje střední napětí 6,6 kV na nízké napětí 440 V, takže je ideální pro napájení těžkých strojů, řídicích center motorů a distribučních panelů v továrnách, dolech a zámořských projektech.
Na rozdíl od jednotek plněných olejem, měděný 160 kVA 6,6 kV 440 V suchý typ snižovacího transformátoru eliminuje rizika požáru a požadavky na omezení, zatímco měděná vinutí poskytují vynikající vodivost a tepelný výkon.

Odeslat dotaz

Popis výrobku

Způsob zapojení měděného transformátoru 160 kVA 6,6 kV 440 V suchého typu

Zkratujte vstupní a výstupní svorky transformátoru a poté pomocí megohmetru otestujte izolační odpor mezi zkratovanými svorkami a zemnicím vodičem. Při použití 1000V megaohmmetru by hodnota odporu měla být větší než 2 MΩ.

Průřez vstupních a výstupních napájecích kabelů by měl splňovat požadavky na aktuální jmenovité hodnoty. Doporučuje se nakonfigurovat hustotu proudu na 2–2,5 A na mm².

Připojte třífázové vstupní a výstupní napájecí vodiče podle barev přípojnic na svorkovnici transformátoru: žlutý do fáze A, zelený do fáze B a červený do fáze C. Nulový vodič by měl být připojen k nulové svorce měděného 160 kVA 6,6 kV 440 V suchého snižovacího transformátoru. Zemnící vodič by měl být připojen ke skříni transformátoru. Zkontrolujte, zda je vstupní a výstupní kabeláž správná.

Nejprve zapněte měděný snižovací transformátor suchého typu 160 kVA 6,6 kV 440 V bez zátěže, sledujte a změřte, zda vstupní a výstupní napětí splňují požadavky. Současně zkontrolujte, zda uvnitř jednotky nejsou nějaké abnormální podmínky, jako jsou neobvyklé zvuky, jiskření, podivný zápach atd. Pokud zjistíte jakoukoli abnormalitu, okamžitě odpojte vstupní napájení.

Poté, co je test bez zátěže dokončen a vše je v pořádku, lze zátěž připojit.

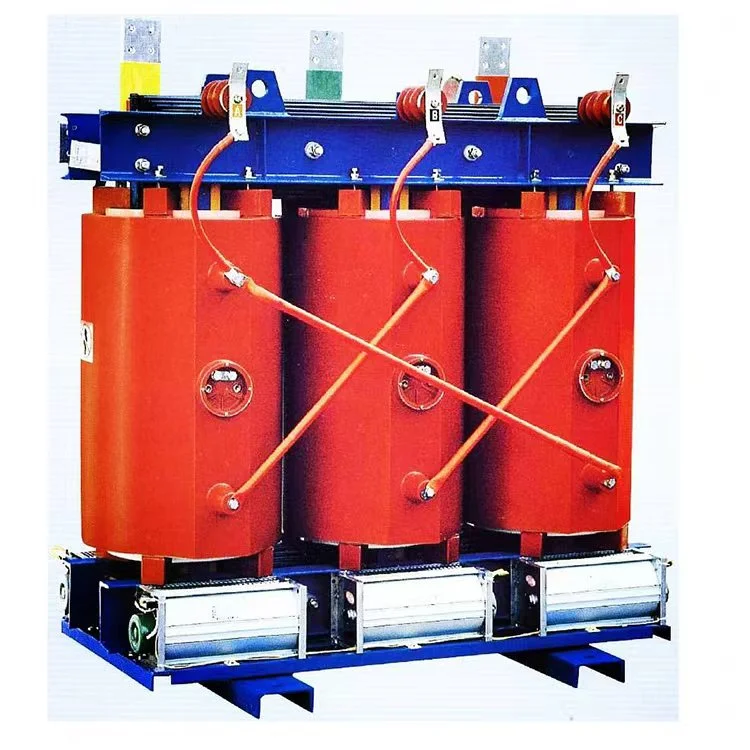

Copper 160 Kva 6 6kv 440v Dry Type Step Down Transformer

Parametry produktu:

Jméno	měděný 160 kVA 6,6kV 440V suchý typ snižující transformátor
Jmenovitá kapacita	160 kva
Primární napětí	6,6KV
Sekundární napětí	0,4/0,415 kV
Izolační materiál	Litá pryskyřice
Vektorová skupina	Dyn11 Yyn0
Ztráta naprázdno (P0)	Na základě požadavku zákazníka
Ztráta zatížení (Pk) @ 120 °C	Na základě požadavku zákazníka
Impedanční napětí (Uk)	6 %
Třída izolace	TŘÍDA F nebo H
Způsob chlazení	ONAF ONAF
Částečný výboj	Méně než 10ks
