Transformátor suchého typu 11kv 433v 2500kva Scb10

Suchý transformátor 11kv 433v 2500kva scb10 vyrobený společností Wenzhou Xifa Electrical Equipment Co., Ltd., používá epoxidovou pryskyřici třídy F nebo H vyztuženou výplní. Prostřednictvím vakuového odplynění tenkého filmu jsou vysokonapěťové a nízkonapěťové cívky odlévány v tenké vrstvě pod vakuem a tlakem, s vnitřním a vnějším povrchem vyztuženým síťovinou ze skelných vláken. Tento suchý transformátor 11kv 433v 2500kva scb10 se vyznačuje vysokou mechanickou pevností, vysokou elektrickou pevností a vysokou tepelnou odolností. Je to vynikající produkt pro renovaci městské elektrické sítě a je zvláště vhodný pro důležitá místa vyžadující protipožární ochranu, prevenci výbuchu a odolnost proti vlhkosti, jako jsou výškové budovy, letiště, elektrárny a komerční centra.

Odeslat dotaz

Popis výrobku

Poruchy suchého transformátoru 11kv 433v 2500kva scb10 lze rozdělit na vnitřní poruchy a externí poruchy. Interní poruchy se týkají poruch vyskytujících se uvnitř krytu nádrže, včetně mezifázových zkratů vinutí, mezizávitových zkratů v rámci jednofázového vinutí, zkratů mezi vinutím a odpojením jádra a přerušení vinutí.

Externí poruchy se týkají různých fázových zkratových poruch mezi externími průchodkami/svody suchého transformátoru 11kv 433v 2500kva scb10 a jednofázové zemní poruchy způsobené přeskokem izolace průchodky skrz kryt nádrže.

Poruchy transformátoru mohou být velmi škodlivé. Zejména při vnitřní poruše vysokoteplotní elektrický oblouk generovaný zkratovým proudem nejen spálí izolaci vinutí a jádro, ale také způsobí tepelný rozklad transformátorového oleje, čímž vznikne velké množství plynu, což může vést k deformaci nebo dokonce explozi nádrže transformátoru. Proto musí být transformátor odpojen a vypnut, když dojde k poruše.

Mezi abnormální stavy transformátorů patří především přetížení, nízká hladina oleje, nadproud způsobený vnějšími zkraty, příliš vysoká teplota oleje během provozu, příliš vysoká teplota vinutí, nadměrný tlak transformátoru a poruchy chladicího systému. Když je transformátor v abnormálním provozním stavu, měl by být vydán výstražný signál.

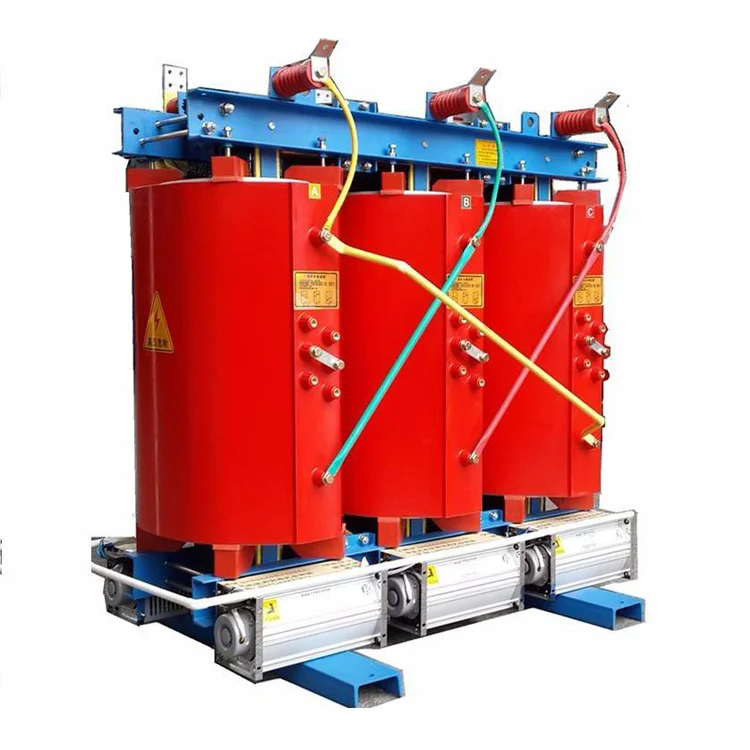

11kv 433v 2500kva Scb10 Dry Type Transformer

Parametry produktu:

Jméno	Transformátor suchého typu 11kv 433v 2500kva scb10
Jmenovitá kapacita	2500 kva
Primární napětí	11KV
Sekundární napětí	0,4 0,415 kV
Izolační materiál	Litá pryskyřice
Vektorová skupina	Dyn11 Yyn0
Žádná ztráta zatížení (P0)	3600W±15%
Ztráta zatížení (Pk) @ 120 °C	18800W±15%
Impedanční napětí (Uk)	8 %
Třída izolace	TŘÍDA F nebo H
Způsob chlazení	ONAF ONAF
Částečný výboj	Méně než 10ks
