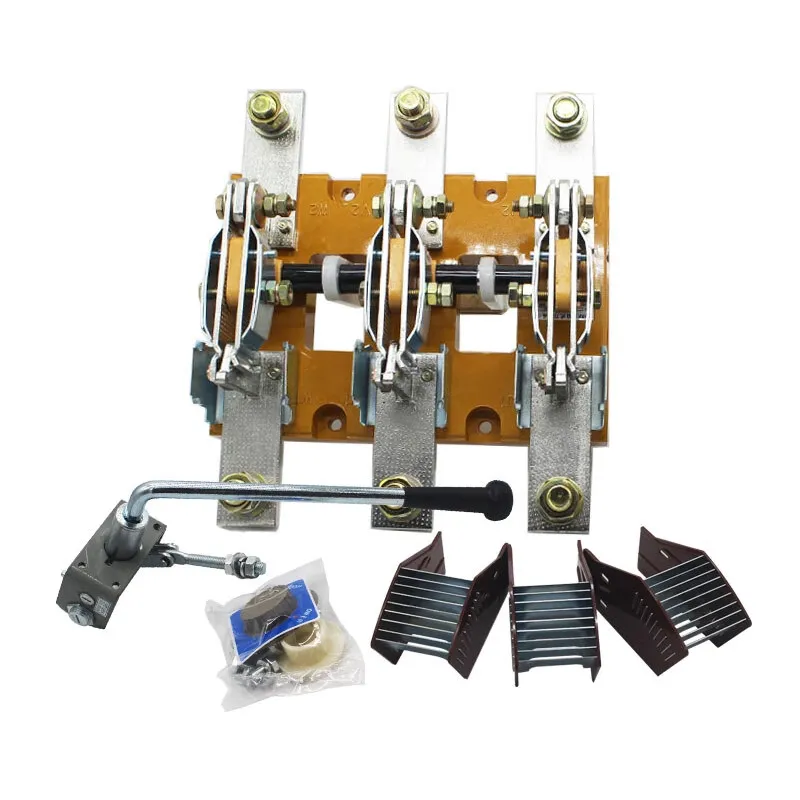

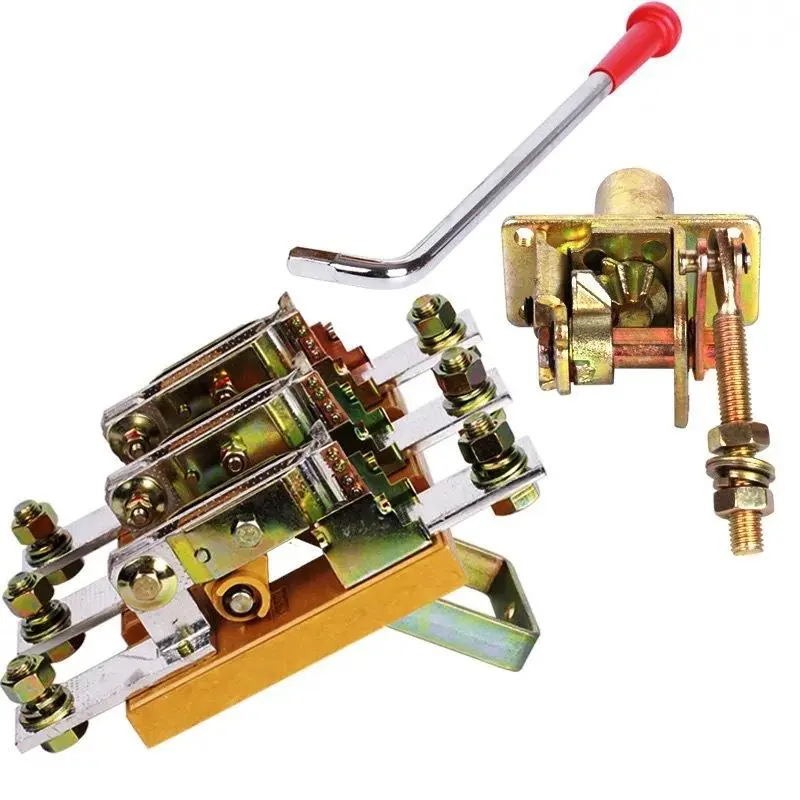

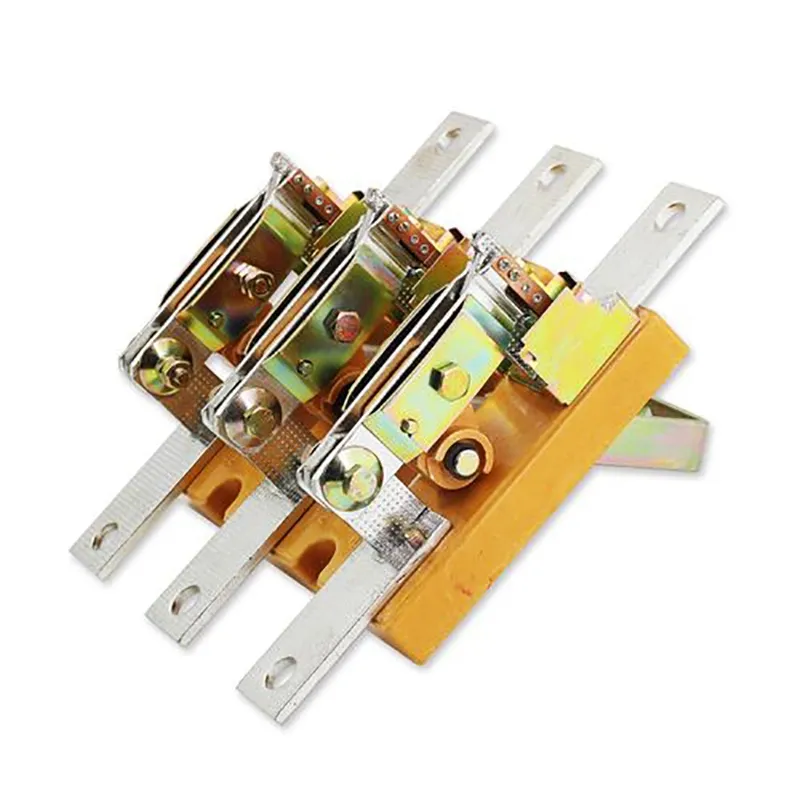

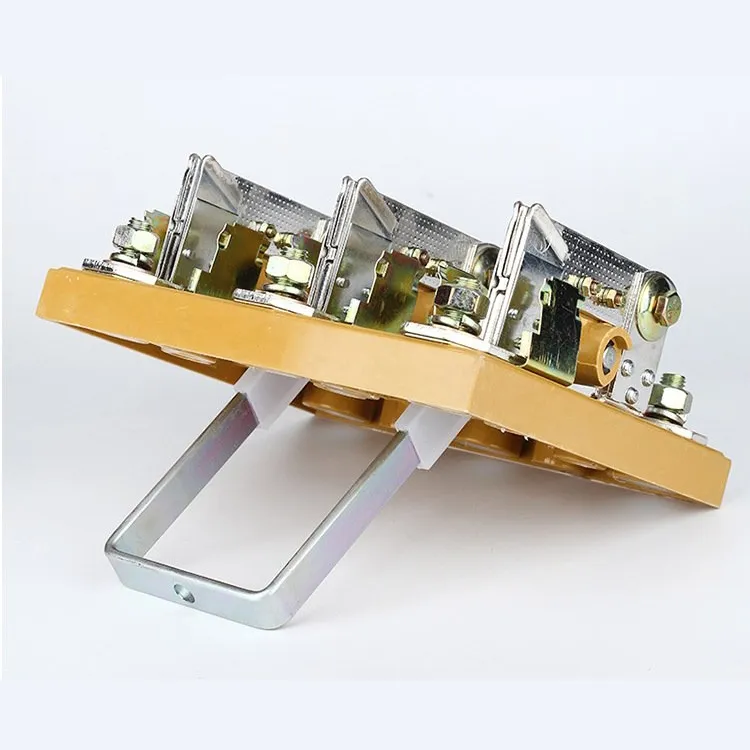

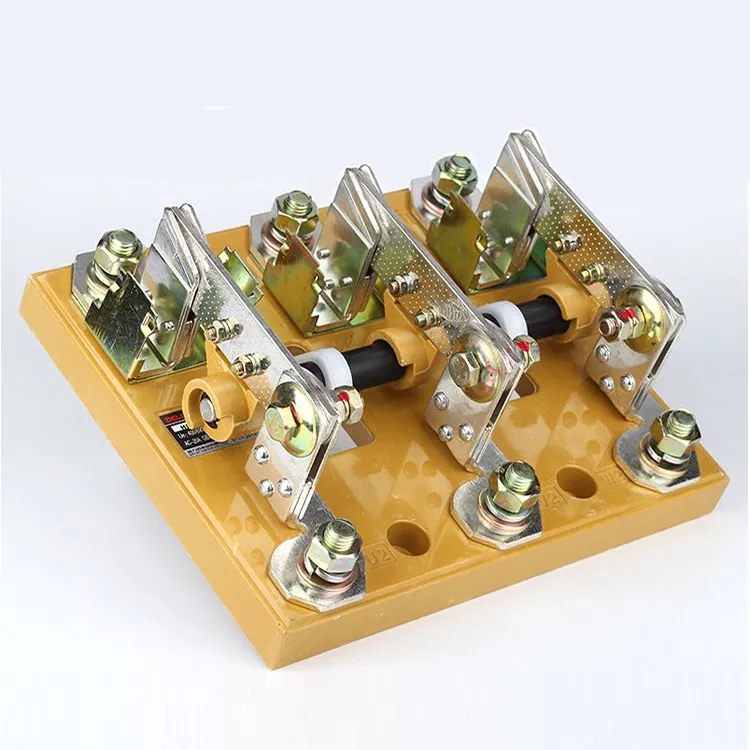

Elektrická skříň 800 Amp 3 fázový odpojovací spínač

Společnost Wenzhou XiFa Electric Power Equipment Co., Ltd. používá vysoce kvalitní měděné kontakty a robustní pouzdro, aby zajistila dlouhou životnost, aby vyrobila spolehlivý 800ampérový 3fázový odpojovač elektrického rozvaděče. Mezitím má každá elektrická skříň 800 ampérový třífázový odpojovač kompaktní a jednoduchý design, který nejen poskytuje zřejmý bod odpojení na pohled, ale také je vhodný pro montáž na panel nebo stěnu. Mezitím je nutné, aby každá elektrická skříň 800 ampér 3 fázový odpojovač podstoupila tovární testy před rychlou expedicí.

Odeslat dotaz

Popis výrobku

Třífázový odpojovač 800 A je zařízení primárně používané pro izolování zdrojů energie, provádění spínacích operací a připojování nebo odpojování nízkoproudých obvodů. Nemá schopnost zhášení oblouku. Když jsou kontakty v otevřené poloze, udržují si specifikovanou izolační vzdálenost s jasně viditelným přerušením; v zavřené poloze je spínač schopen přenášet normální provozní proud a také odolávat abnormálním podmínkám, jako je zkratový proud, po definovanou dobu.

Ve většině případů se jako nízkonapěťové izolátory používají třífázové odpojovače 800 A, což znamená, že jsou dimenzovány pro napětí pod 1 kV. Přestože je jejich princip fungování a konstrukce relativně jednoduché, jsou vyráběny ve velkém množství a jejich spolehlivost je kritická. V důsledku toho hrají důležitou roli při projektování, výstavbě a bezpečném provozu rozvoden a elektráren.

Charakteristickou vlastností 800 ampérového 3fázového odpojovače je, že nemůže přerušit proud zátěže; lze jej otevřít nebo zavřít pouze tehdy, když je obvod bez proudu. Typické odkazy na 800 ampérový 3fázový odpojovač pokrývají jejich funkce, vlastnosti, klasifikace, aplikace, vylepšení proti chybnému provozu, postupy údržby a běžné problémy.

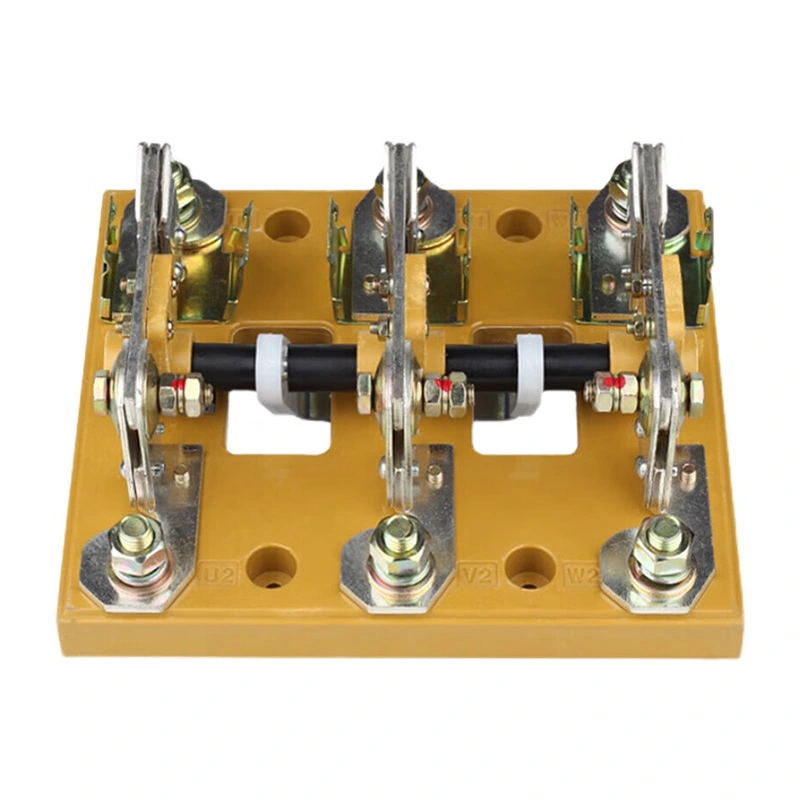

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Výrobní parametr:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrická pevnost (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Pracovní proud le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Výkon motoru (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Výroba a rozbití kapacity
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (špičková hodnota KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanická životnost (krát)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrická životnost (krát)
Ue=660V Jmenovitý proud le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Hmotnost (kg)
3 tyče	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 tyče	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Provozní točivý moment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

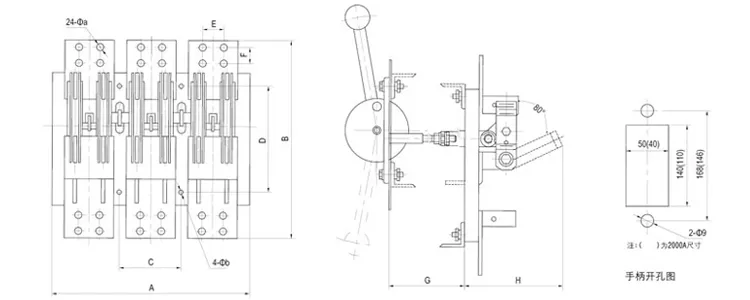

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

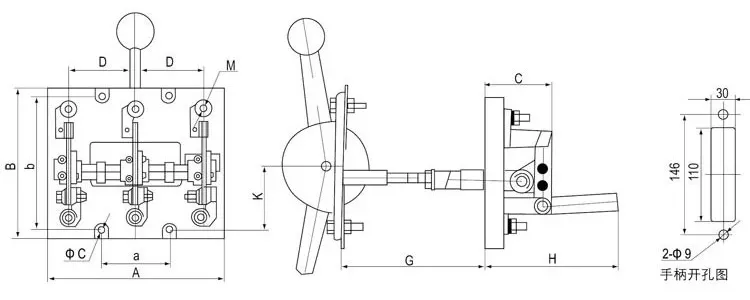

Typ		Velikost rámu (mm)						instalační rozměr (mm)
Typ		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

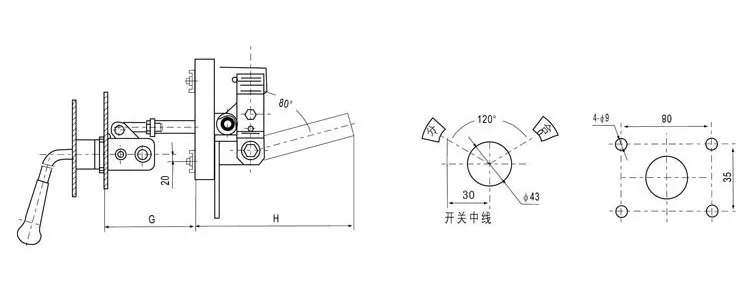

Typ	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Časté dotazy k výrobě:

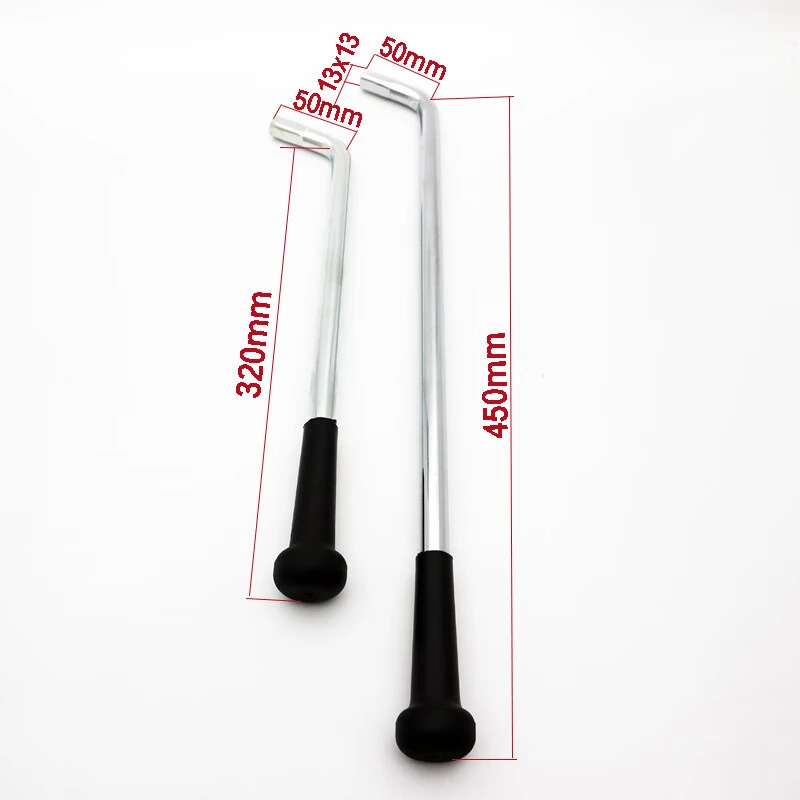

Otázka: Jak si mohu vybrat mezi různými typy rukojetí (otočná vs. páka)?

A: Otočné rukojeti: Kompaktní, často používané v řídicích centrech motorů nebo ve stísněných prostorách.

Pákové rukojeti: Větší a viditelnější, preferované, když je potřeba jasná indikace ON/OFF.

Volba závisí na prostoru, bezpečnostní viditelnosti a preferencích operátora.

Otázka: Lze 800 A 3fázový odpojovač namontovat v libovolné orientaci?

Odpověď: Obecně by měl být třífázový odpojovač 800 A namontován svisle, aby byly splněny bezpečnostní a kódové požadavky. Některé konstrukce umožňují flexibilitu, ale vždy se řiďte pokyny výrobce a místními elektrickými předpisy.

Otázka: Podporuje 800ampérový 3fázový odpojovač postupy uzamčení/označení (LOTO)?

Odpověď: Ano, obsahuje 800 ampérový 3fázový odpojovač, většina modelů je vybavena rukojeťmi, které lze uzamknout visacím zámkem, aby byla zajištěna shoda s bezpečnostními požadavky OSHA na uzamčení/označení. To umožňuje technikům bezpečně provádět servis zařízení bez rizika náhodného opětovného zapnutí.
