Elektrické spínání nízkonapěťového pojistkového odpojovače

Elektrický nízkonapěťový pojistkový odpojovač ve srovnání s netavným odpojovačem kombinuje funkce pojistky a nožového spínače, což znamená, že může ovládat odpojení a připojení napájení během normálního provozu a přerušit proud v případě zkratu a přetížení. Wenzhou XiFa Electric Power Equipment Co., Ltd se specializuje na výrobu elektrických nízkonapěťových pojistkových odpojovačů spínání. K výrobě kvalitního odpojovače s pojistkou používá společnost vysoce kvalitní měď na odpojovači a pojistce. Kryt využívá zapouzdření z epoxidové pryskyřice, které by mohlo chránit vnitřní součásti před prachem, vlhkostí a vnějšími silami a zároveň zajistit bezpečnost obsluhy.

Odeslat dotaz

Popis výrobku

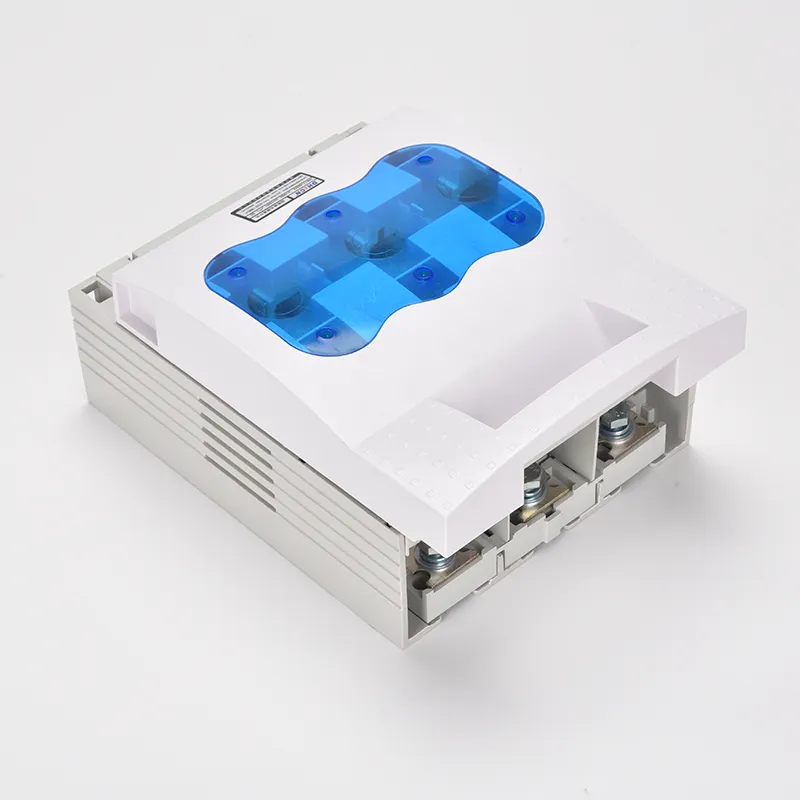

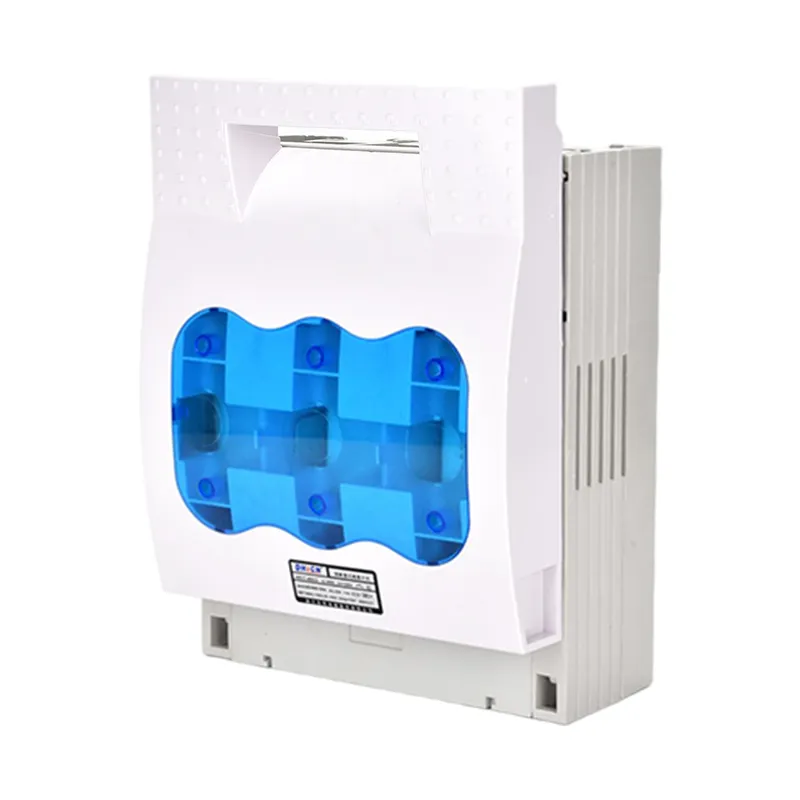

Elektrický nízkonapěťový pojistkový odpojovač, známý také jako pojistkový odpojovač, chytře kombinuje funkce odpínače a pojistky, což z něj činí kritickou součást v nízkonapěťových rozvodných panelech. Jeho pojistkový prvek je navržen tak, aby rychle přerušil poruchové proudy, čímž byla zajištěna bezpečnost obvodu, zatímco nožový spínač je speciálně určen pro spínání bez zátěže a nemůže přerušit živé proudy během normálního provozu. Tato jedinečná kombinace řadí odpojovač s pojistkou jako spolehlivého strážce ochrany obvodu.

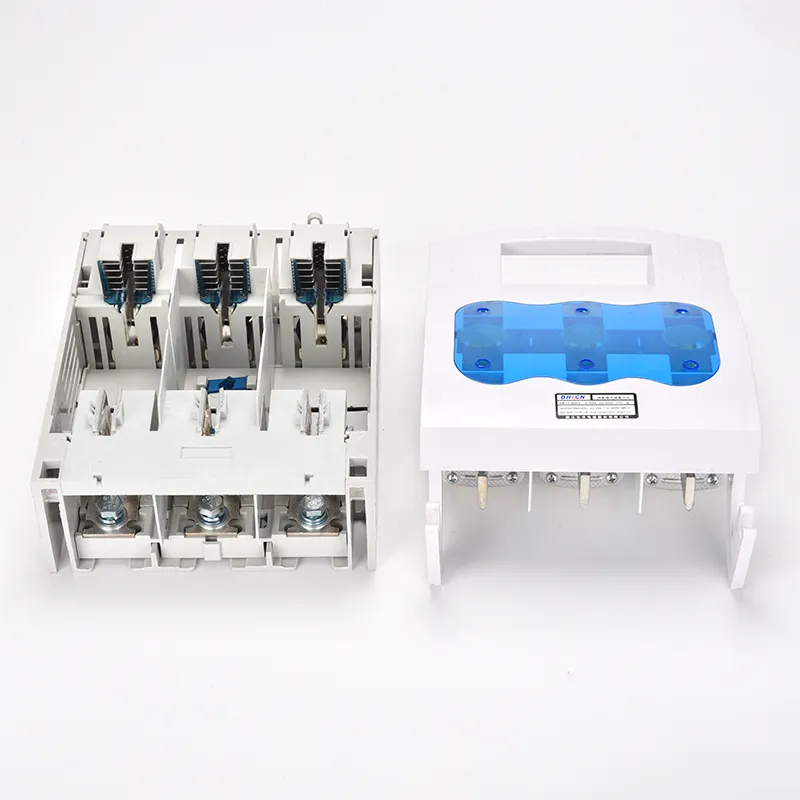

Když je spínač sepnutý, nožový mechanismus prostřednictvím dobře navrženého spojovacího systému zajišťuje pevný kontakt mezi pojistkou a přípojnicí, což umožňuje nepřerušovaný tok proudu. Naopak, když je vyžadováno odpojení, stejný jednoduchý mechanismus bezpečně oddělí pojistku od napájené přípojnice, což umožňuje rychlé přerušení obvodu. Tato přesná mechanická konstrukce umožňuje, aby odpojovač s pojistkou fungoval hladce a spolehlivě při změně stavu obvodu.

Electric Low Voltage Fuse Disconnector Switching

Parametr produktu:

Typ pojistky	0			1			2			3
Frekvence	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
uživatelské rozhraní (V)	800			800			800			800
v (A)	160			250			400			630
Ith (A)	160			250			400			630
Využití	AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)
	AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)
	AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)
Tvorba kapacity	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Breaking Capacity	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
ICS (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Ztrátový výkon pojistky (W)	12			23			34			48

Ith (A)	Typ pojistky	In of Fuse (A)
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Typ	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Číslo režimu		Výhledový rozměr (mm)				Instalační rozměr (mm)
Číslo režimu		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Nejčastější dotazy k produktu:

Otázka: Co je spínání elektrického nízkonapěťového pojistkového odpojovače?

A: Elektrický nízkonapěťový pojistkový odpínač je elektrické zařízení, které kombinuje ochrannou funkci pojistky se spínací schopností odpínače. Poskytuje bezpečnou izolaci pro údržbu a přerušuje poruchové proudy pro ochranu obvodů a zařízení.

Otázka: Může elektrický nízkonapěťový pojistkový odpojovač odpojit živý proud?

A: Ne. Nožový spínač v odpojovacím spínači s pojistkou je navržen tak, aby fungoval pouze tehdy, když je obvod bez zátěžového proudu. Nikdy by se neměl používat k přerušení normálních provozních proudů. Pojistkový prvek však bude fungovat automaticky v případě poruchy.

Otázka: Jaké jsou hlavní aplikace spínání elektrického nízkonapěťového pojistkového odpojovače?

Odpověď: Spínání elektrického nízkonapěťového pojistkového odpojovače se běžně používá v nízkonapěťových distribučních panelech, centrech řízení motorů, systémech HVAC a průmyslových strojích. V těchto systémech poskytují jak bezpečnostní izolaci, tak nadproudovou ochranu.
