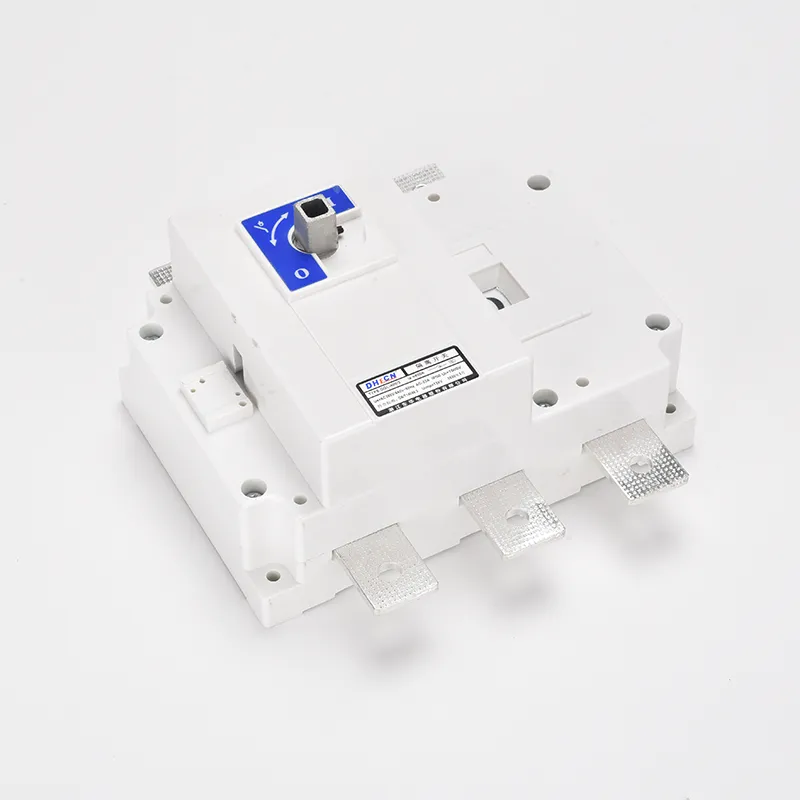

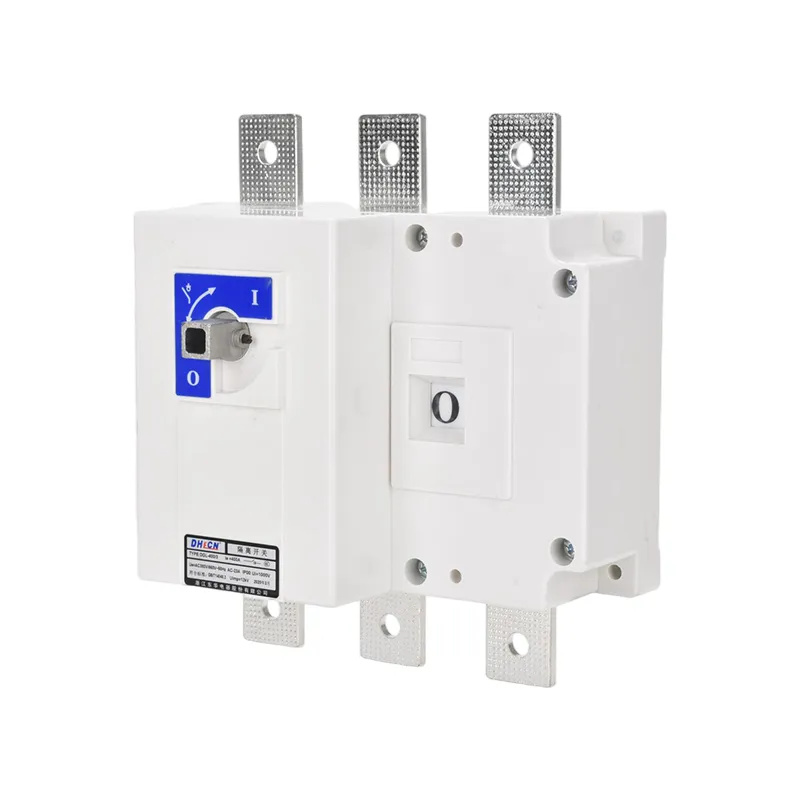

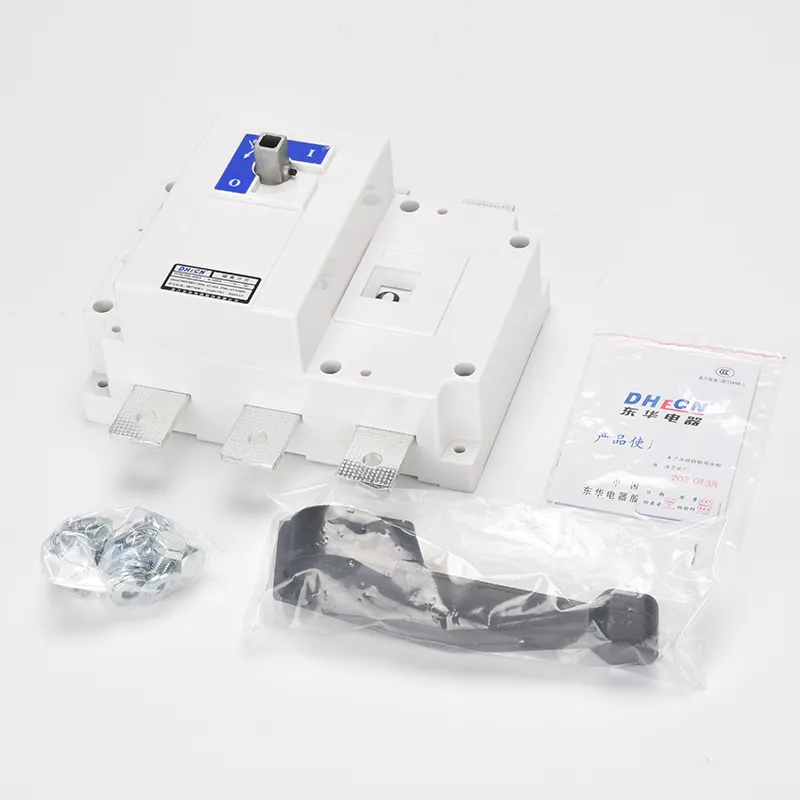

3fázový 200 ampérový odpojovací spínač bez pojistky

Jako profesionální výrobce, Wenzhou XiFa Electric Power Equipment Co., Ltd přísně dodržuje systém kontroly kvality, aby vyrobil každý 3fázový 200ampérový odpojovač bez pojistky. V dílně 3fázového 200ampérového odpojovače bez pojistky budou manažeři kontrolovat hladký chod každého výrobního procesu, aby zajistili rychlou dodávku bez zpoždění. Po dokončení odpojovacího spínače je nutné podrobit se sérii továrních testů, jako je zkouška mechanického provozu, aby se ověřila hladká a spolehlivá spínací činnost a zkouška napětím na hlavním obvodu a izolačních částech napájecí frekvence.

Odeslat dotaz

Popis výrobku

Abychom lépe poznali třífázový 200ampérový odpojovač bez pojistky, mohli bychom zavést odpojovač bez pojistky z funkce v napájecím systému. Mohlo by to být zobrazeno níže:

1. Izolace napájení: Během inspekce nebo údržby elektrického zařízení, otevření 3fázového 200 A bezpojistkového odpojovacího spínače zcela odděluje zařízení v provozu od živých částí, vytváří viditelné přerušení a zajišťuje bezpečnost personálu.

2. Spínací operace: Při provozu energetického systému pracují 3fázové 200 A bezpojistkové odpojovače v koordinaci s jističi a mění provozní konfiguraci obvodů – například přepojování přípojnic nebo změnu napájecích tras: umožňují flexibilní řízení systému.

3. Tvorba a přerušování malých proudů: 3fázové 200ampérové bezpojistkové odpojovače mohou přímo připojovat nebo odpojovat obvody malého proudu, jako jsou nezatížená krátká vedení, napěťové transformátory a svodiče přepětí, bez nutnosti používat jistič, čímž zjednodušují rutinní operace.

4. Koordinace s ochrannými zařízeními: Když dojde k poruše, 3fázový 200 A bezpojistkový odpojovač izoluje vadnou sekci poté, co se vypne jistič, zabrání rozšíření poruchy a podpoří stabilní provoz systému.

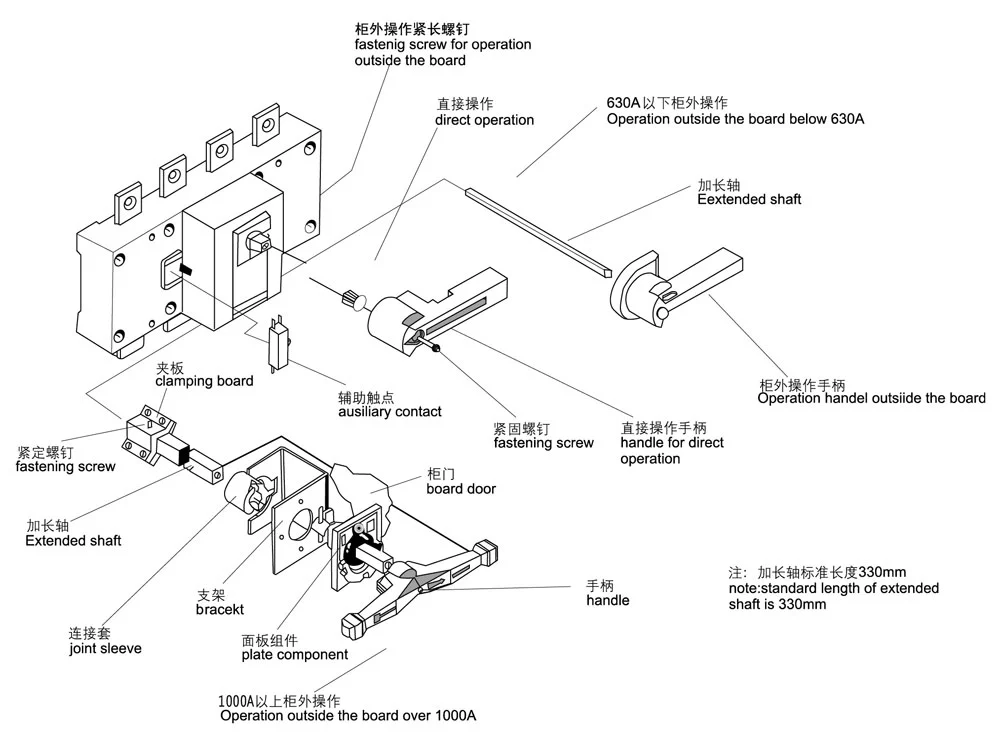

3 Phase 200 Amp Non Fused Disconnect Switch

Parametr produktu:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrická pevnost (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Pracovní proud le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Výkon motoru (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Výroba a rozbití kapacity
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (špičková hodnota KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanická životnost (krát)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrická životnost (krát)
Ue=660V Jmenovitý proud le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Hmotnost (kg)
3 tyče	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 tyče	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Provozní točivý moment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

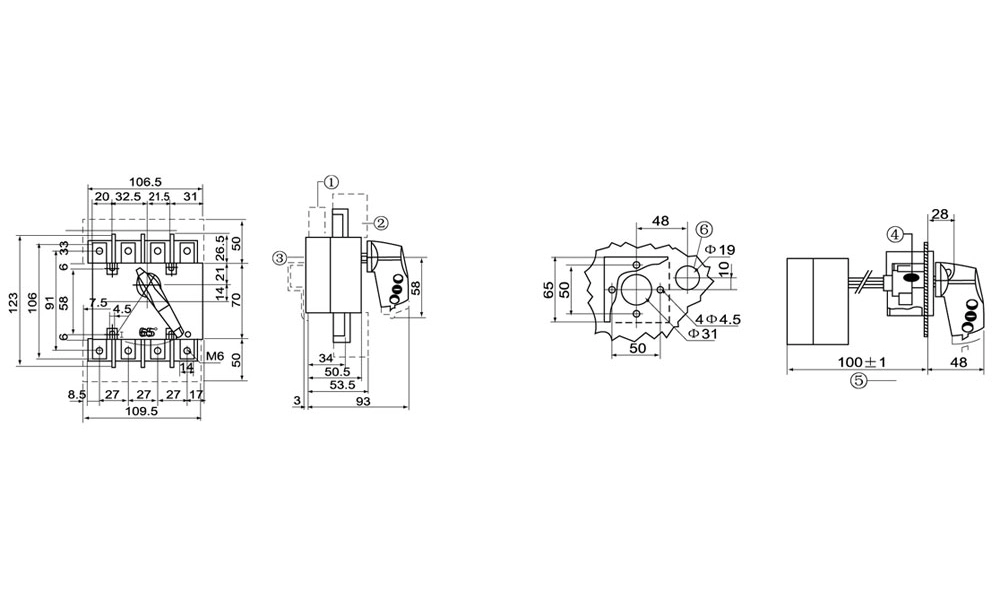

3 Phase 200 Amp Non Fused Disconnect Switch

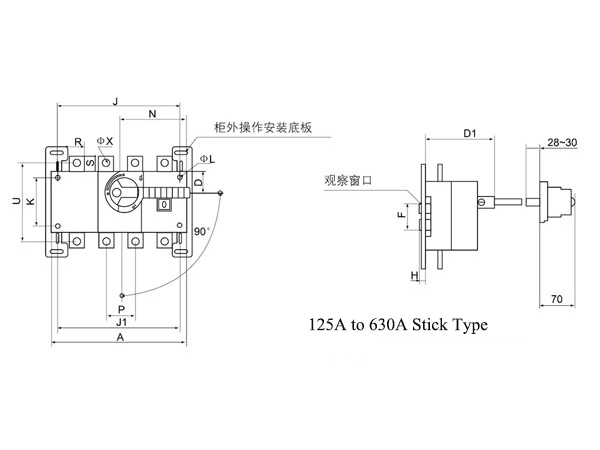

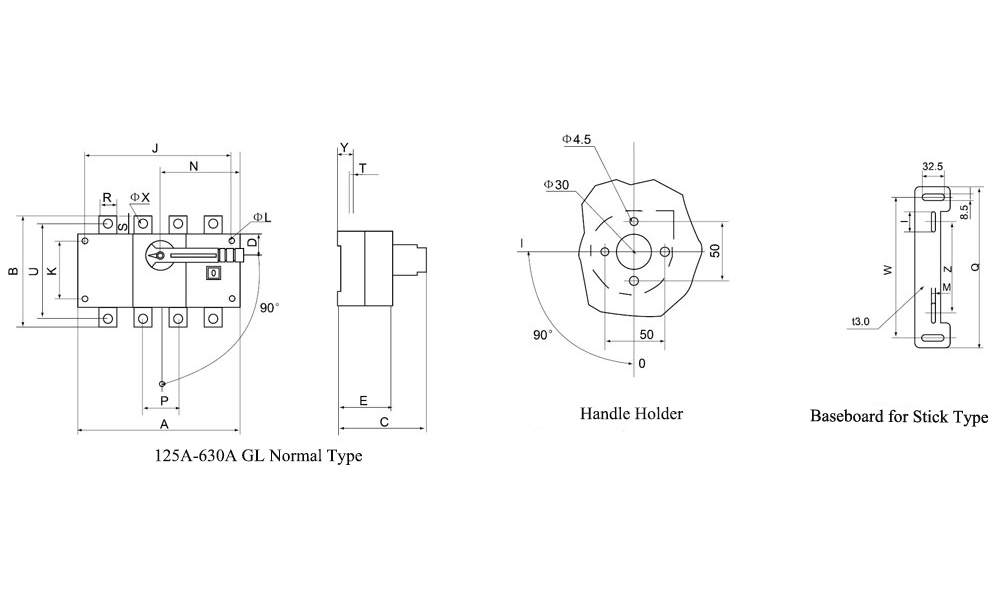

Typ	Velikost rámu a velikost instalace
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Typ	Velikost
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

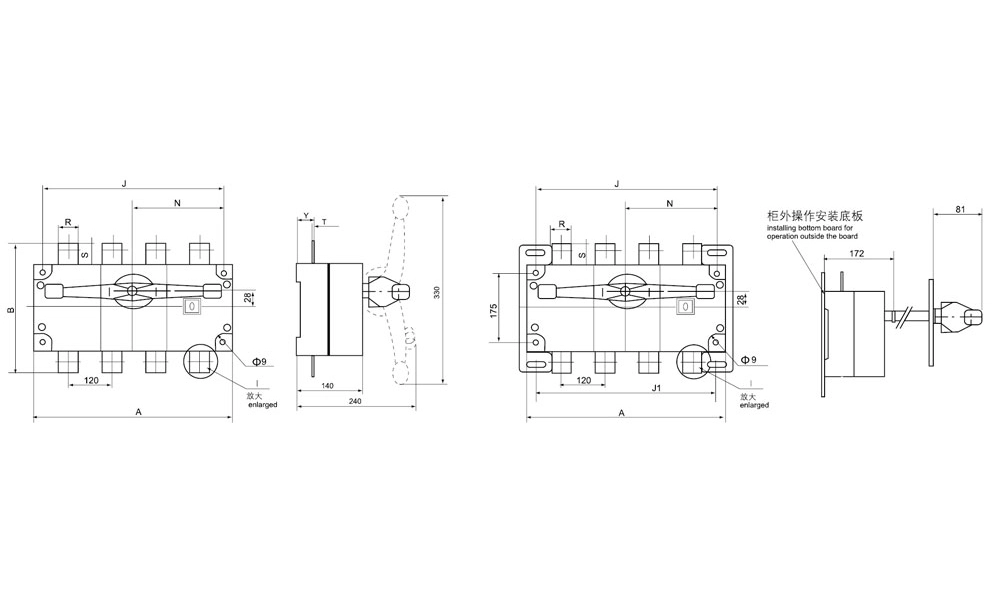

Typ	Velikost rámu a velikost instalace
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Nejčastější dotazy k produktu:

Otázka: Jaká je primární funkce 3fázového 200A odpojovače bez pojistky?

A: 3fázový 200A odpojovač bez pojistky poskytuje prostředek k ručnímu odpojení napájení od zařízení nebo obvodů za účelem údržby a bezpečnosti. Na rozdíl od pojistkového spínače neobsahuje nadproudovou ochranu – jednoduše otevírá a zavírá obvod.

Otázka: V jakých typech aplikací se obvykle používá 3fázový 200A odpojovač bez pojistky?

Odpověď: Odpojovače bez pojistek se běžně instalují, když je nadproudová ochrana již zajištěna předřazeným jističem nebo pojistkou. Často se používají jako místní izolační zařízení pro HVAC jednotky, motory, obráběcí stroje nebo rozvodné panely.

Otázka: Proč zvolit jmenovitý výkon 200 A?

A: Jmenovitý proud 200 A je vhodný pro systémy, kde maximální nepřetržitý zatěžovací proud nepřesahuje 200 ampérů. Toto hodnocení se často používá ve středně velkých komerčních zařízeních a zařízeních lehkého průmyslu, kde větvené obvody nebo jednotlivé zátěže vyžadují bezpečnou izolaci.

Otázka: Jaké jmenovité hodnoty napětí jsou k dispozici pro 3fázový 200A odpojovač bez pojistky?

Odpověď: Většina třífázových 200A bez pojistek je dimenzována až do 600 voltů střídavého proudu, přičemž nejběžnější je 240 V a 480 V. Vždy ověřte, že jmenovitý výkon zařízení odpovídá nebo překračuje napětí systému.
