480 V 400 Amp 3 fázový odpojovací spínač

Wenzhou XiFa Electric Power Equipment Co., Ltd je odborná továrna na výrobu 480v 400 amp 3 fázových odpojovačů. Aby byla zaručena krátká dodací lhůta bez prodlení, má společnost Wenzhou XiFa Electric Power Equipment Co., Ltd. ve skladu 400 ampérový třífázový odpojovač. Velkoobjemové objednávky je třeba připravit 7 až 15 pracovních dnů od zadání objednávky. Mezitím mohla společnost Wenzhou XiFa Electric Power Equipment Co., Ltd přizpůsobit 400ampérový 3fázový odpojovací spínač podle požadavků klientů, jako je úroveň napětí, prostředí použití atd.

Odeslat dotaz

Popis výrobku

Třífázový odpojovač 480 V 400 A ponese třífázový jmenovitý proud AC 400 A v poloze sepnutí. Má jednoduchý a kompaktní design na konstrukci, který se široce používá v kompaktních rozvodnách a elektrických panelech. Hlavním rysem 480V 400 amp 3fázového odpojovače není schopnost zhášení oblouku a provoz bez zátěže.

Třífázový odpojovač 480 V 400 A poskytuje viditelné a spolehlivé odpojení pro zajištění ochrany obsluhy během údržby. Funkce 480v 400 amp 3fázového odpojovače je odpojit proud v prostředí bez zátěže. To znamená, že třífázový odpojovač 480 V 400 ampér se musí zapínat před jističem a vypínat za jističem v distribučním systému.

480v 400 Amp 3 Phase Disconnect Switch

Výrobní parametr:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrická pevnost (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Pracovní proud le(A)
400 V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V DC21	125	160	200	250	315	400	500	630
220 V DC22	125	160	200	250	315	400	400	500
220 V DC23	125	125	160	200
440 V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Výkon motoru (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Výroba a rozbití kapacity
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (špičková hodnota KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanická životnost (krát)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrická životnost (krát)
Ue=660V Jmenovitý proud le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Hmotnost (kg)
3 tyče	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 tyče	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Provozní točivý moment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

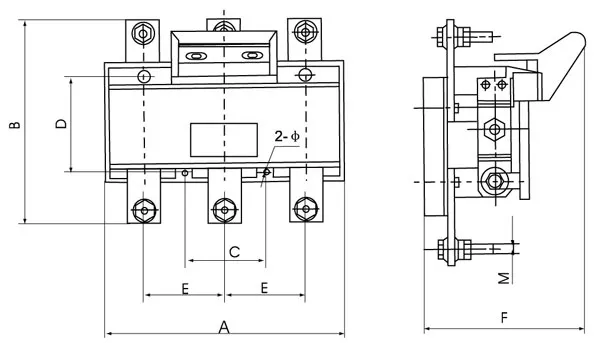

Typ předního kroužku

Jmenovitý proud (A)	Velikost rámu (mm)					Velikost instalace (mm)
Jmenovitý proud (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

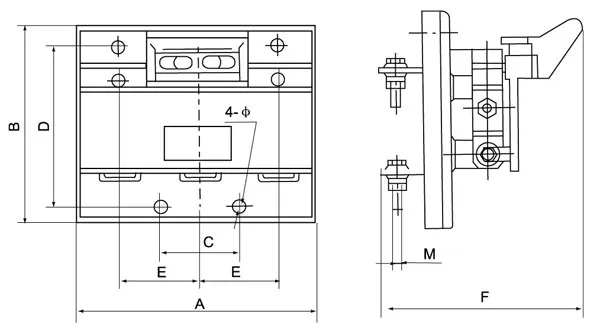

Vzácný typ Wring

Jmenovitý proud (A)	Velikost rámu (mm)					Velikost instalace (mm)
Jmenovitý proud (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Časté dotazy k výrobě:

Otázka: Jaký je hlavní účel třífázového odpojovacího spínače 480 V 400 A?

Odpověď: Třífázový odpojovač 480 V 400 A poskytuje bezpečný způsob, jak odpojit napájení před servisem elektrického zařízení. Při 480 voltech a 400 ampérech se tento typ spínače obvykle používá v komerčních a průmyslových aplikacích k odpojení napájení motorů, systémů HVAC, strojů nebo distribučních panelů.

Otázka: Jak zjistím, zda je 400 ampér správným hodnocením pro mou aplikaci?

Odpověď: Měli byste dimenzovat přepínač podle maximálního proudu, který váš systém vyžaduje. Přepínač 400 A je vhodný, když je připojená zátěž nebo panel navržen tak, aby zvládal proudy až do 400 ampér. Před výběrem vždy zkontrolujte požadavky na trvalý provozní proud a jmenovitý zkrat.

Otázka: Jaký je rozdíl mezi tavnými a netavitelnými odpojovacími spínači?

A: Pojistka: Obsahuje pojistky pro nadproudovou ochranu. To poskytuje jak odpojovací prostředek, tak ochranu obvodu.

Netavitelný: Pouze izoluje napájení, ale neposkytuje ochranu. Pokud potřebujete vestavěnou ochranu, zvolte tavné; netavitelné, pokud je ochrana již zajištěna předřazenými jističi.
