400V na 11kv Step Up Pole Transformer 500kva

Společnost Wenzhou Xifa Electric Power Equipment Co., Ltd. se vždy zaměřuje na transformátory, nyní se vyvinula v moderní výrobní podnik, který integruje výzkum a vývoj, výrobu, prodej a servis. Spoléháme se na neustálé technologické inovace a přísné výrobní procesy a dlouhodobě poskytujeme stabilní a spolehlivé produkty pro podniky a projekty národních gridových nabídek. Továrna přísně implementuje systém norem kvality a vyrábí 400v až 11kv pólový transformátor 500kva. Zajištěním přesné kontroly nad každým krokem od skladování surovin až po výrobu hotových výrobků se snažíme poskytovat zákazníkům doma i v zahraničí vynikající výkonové transformátory.

Odeslat dotaz

Popis výrobku

Pouzdro 400V až 11kv stupňového pólového transformátoru 500kva je vyrobeno z vysoce kvalitní oceli válcované za studena nebo nerezové oceli. Klíčové díly jsou automaticky svařovány pokročilým zařízením a následně kontrolovány laserovou technologií, aby bylo zajištěno těsnost svaru a eliminováno riziko úniku oleje. Po přísném ošetření žárovým zinkováním má povlak silnou odolnost proti korozi a může účinně chránit před erozí větru a deště, solnou mlhou a průmyslovým znečištěním. Jeho plně utěsněná konstrukce zcela izoluje jádro 500kva 400V až 11kv pólového transformátoru od vnějšího vzduchu. To umožňuje nejen bezúdržbový provoz, ale také výrazně zpomaluje stárnutí izolačních materiálů.

Použitím měděné fólie k navíjení nízkonapěťových vinutí a vysoce přesné struktury laminovaného železného jádra jsou cívky stupňovitého pólového transformátoru 500kva 400V až 11kv navrženy tak, aby byly extrémně robustní, schopné účinně odolávat obrovským radiálním a axiálním elektrodynamickým silám generovaným během zkratů, čímž je zajištěno, že se cívky nedeformují nebo nepoškodí. Tento 500kva 400V až 11kv stupňový pólový transformátor prochází přísnými testy zkratu v souladu s mezinárodními standardy, jako je IEEE. Můžeme poskytnout odpovídající zprávy o zkouškách, abychom prokázali provozní schopnost našeho produktu v extrémních podmínkách.

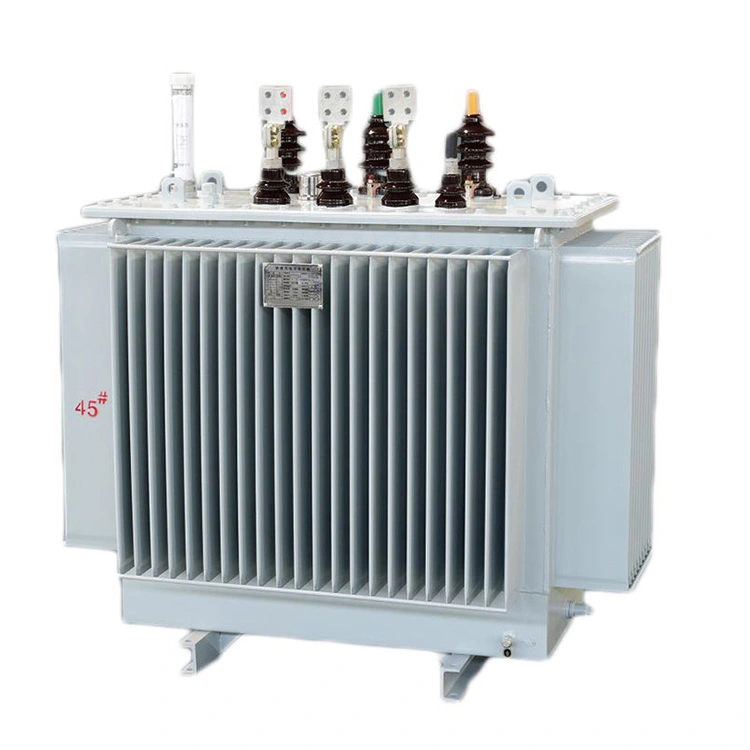

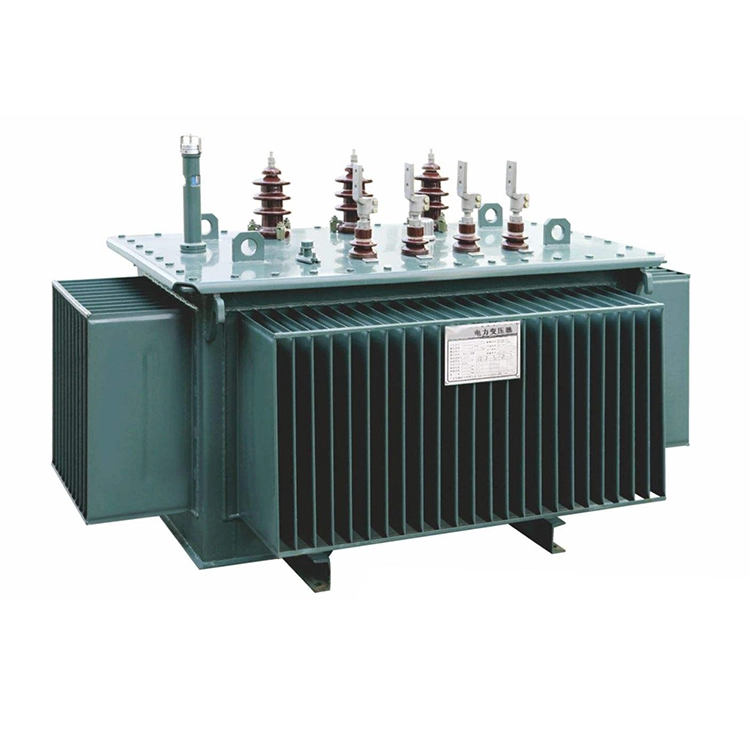

400v To 11kv Step Up Pole Transformer 500kva

Technické parametry:

Název položky	400v na 11kv zvyšující pólový transformátor 500kva
Jmenovitý výkon	500 kVA
Hodnocená frekvence	50 Hz / 60 Hz
Fáze	Třífázový
Primární napětí (strana NN)	400V
Sekundární napětí (strana VN)	11 kV
Vektorové připojení	Dyn11
Způsob chlazení	ONAN (Oil Natural Air Natural)
Impedance	4 % – 5 %
Klepněte na Changer	Vypnuto (NLTC)
Standardní soulad	IEC 60076, GB/T 6451, certifikováno CE

Otázka: Při zvýšení 400V nízkonapěťového napájení na 11kV pro připojení k síti nebo přenos na velkou vzdálenost je vybrán 400V až 11kv pólový transformátor 500kva. Jaké technické faktory je třeba vzít v úvahu, včetně rozsahu regulace napětí, skupiny připojení, impedančního napětí, úrovně izolace?

Odpověď: Pro 400V až 11kv stupňový pólový transformátor 500kva jsou klíčové technické faktory následující: Doporučený rozsah pro regulaci napětí je úprava napětí bez zátěže ±2×2,5% na straně vysokého napětí, aby se kompenzovaly kolísání napětí na straně nízkého napětí. Skupina připojení by měla být vybrána jako Dyn11, s použitím vinutí do trojúhelníku pro potlačení harmonických a vinutí do hvězdy pro zajištění uzemnění neutrálního bodu. Standardní impedanční napětí je 4 %, což dokáže vyrovnat pokles napětí a poruchový proud. Z hlediska úrovně izolace musí vysokonapěťová strana splňovat 35 kV pro normální frekvenci a 75 kV pro bleskový impuls. Venkovní povrchová vzdálenost by neměla být menší než 275 mm, aby byl zajištěn bezpečný provoz ve znečištěném prostředí a prostředí s úderem blesku.
