Sloupový distribuční transformátor 200kva

Distribuční transformátor namontovaný na sloup 200kva je vysoce účinné řešení vyvinuté společností Wenzhou Xifa Electric Power Equipment Co., Ltd. se silnou kapacitou, přizpůsobivostí a stabilním výkonem. Jejich rozsah použití je poměrně široký, vhodný pro středně velké energetické nároky v průmyslu, podnicích a obytných oblastech. Plně utěsněná konstrukce transformátoru může šetřit energii, snížit znečištění a zajistit provoz s nízkou hlučností. Konstrukce izoluje sloupový distribuční transformátor 200kva od vzduchu, čímž zabraňuje znehodnocení oleje a izolačních materiálů, zvyšuje spolehlivost a snižuje nároky na údržbu.

Odeslat dotaz

Popis výrobku

Tento distribuční transformátor montovaný na sloup 200kva využívá převážně třífázový design. Konvenční kombinace jmenovitého napětí zahrnují 10/0,4 kV, 11/0,4 kV, 11/0,433 kV, 22/0,433 kV, 33/0,4 kV atd., které pokrývají různé možnosti vhodné pro různé regionální energetické sítě. Zařízení je standardně vybaveno regulací napětí bez buzení s rozsahem regulace napětí ±5 % nebo ±2×2,5 %. Skupinu připojení lze vybrat jako Dyn11 nebo Yyn0.

Za podmínek 50 Hz je jmenovitý proud na straně vysokého napětí 10 kV přibližně 11,55 A, na straně vysokého napětí 11 kV je přibližně 10,50 A a jmenovitý proud na straně nízkého napětí 0,4 kV je přibližně 288,68 A. Konvenční zkratová impedance je 4 %. Zároveň jej lze přizpůsobit podle požadavků uživatele na napětí, skupinu připojení atd. Energetickou účinnost lze vybrat z řady produktů s běžnou ztrátou, nízkou ztrátou a amorfní slitinou.

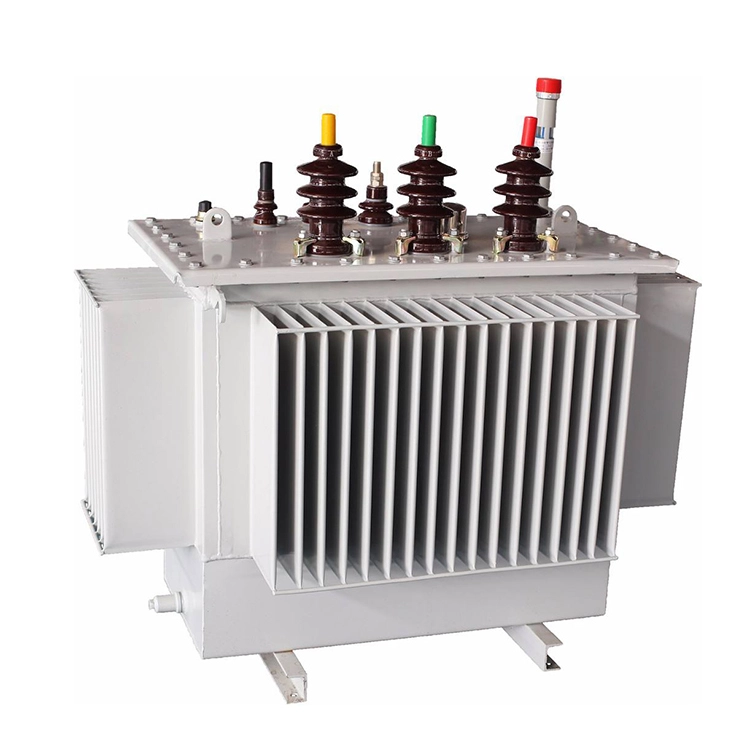

Pole Mounted Distribution Transformer 200kva

Technické parametry:

Název produktu:	sloupový distribuční transformátor 200kva
Nominální kapacita:	200 kva
Vstup:	10/11/22/33kv
výstup:	0,4 kv
Skupina vektorů:	Dyn11 nebo Yyn0
Rozsah klepání:	±5 % nebo ±2×2,5 %
Ztráty naprázdno:	≤ 500 W
Ztráty zatížení:	≤2700W
Způsob chlazení:	ONAN

výhody:

Existují nějaké rozdíly mezi distribučním transformátorem namontovaným na sloup 200kva a typem upevněným na podložce?

1.Sloupový distribuční transformátor 200kva je upevněn na sloupku v určité výšce nad zemí. Nezabírá cenné půdní zdroje a má malý dopad na zemský prostor. Podložkový transformátor je umístěn na betonovém základu, který vyžaduje určitou plochu.

2. Protože je zavěšen ve vzduchu, lidé a zvířata s ním méně pravděpodobně přijdou do kontaktu, takže je relativně bezpečnější. Nicméně ani tak není potřeba být při průjezdu přehnaně nervózní. Postačí udržovat normální vzdálenost. Transformátor namontovaný na podložce je instalován relativně skrytým způsobem.

3. Každý jednotlivý transformátor má omezený rozsah napájení, typicky v rozsahu od 5 kVA do 167 kVA. Používá se hlavně k napájení malého počtu uživatelů na jedné lince. Avšak transformátor namontovaný na podložce má relativně větší kapacitu, v rozsahu od 75 kVA do 3000 kVA.

4.Ve srovnání se zařízením uloženým pod zemí má tato metoda horní instalace nižší náklady na materiál a konstrukční náročnost. Jedná se o velmi ekonomické a praktické řešení napájení.

5. Sloupový distribuční transformátor 200kva je obvykle válcová olejová nádrž naplněná chladicím olejem pro izolaci a odvod tepla. Nahoře je vysokonapěťová připojovací svorka a dole je nízkonapěťová připojovací svorka. Design je velmi kompaktní. Pro zajištění bezpečnosti často integruje bleskojistky a pojistky, aby se zabránilo úderu blesku a zkratu.
