Popis výrobku

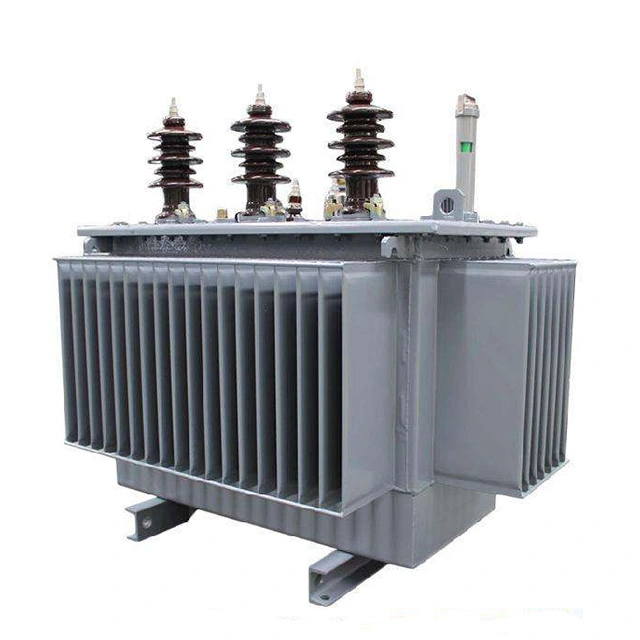

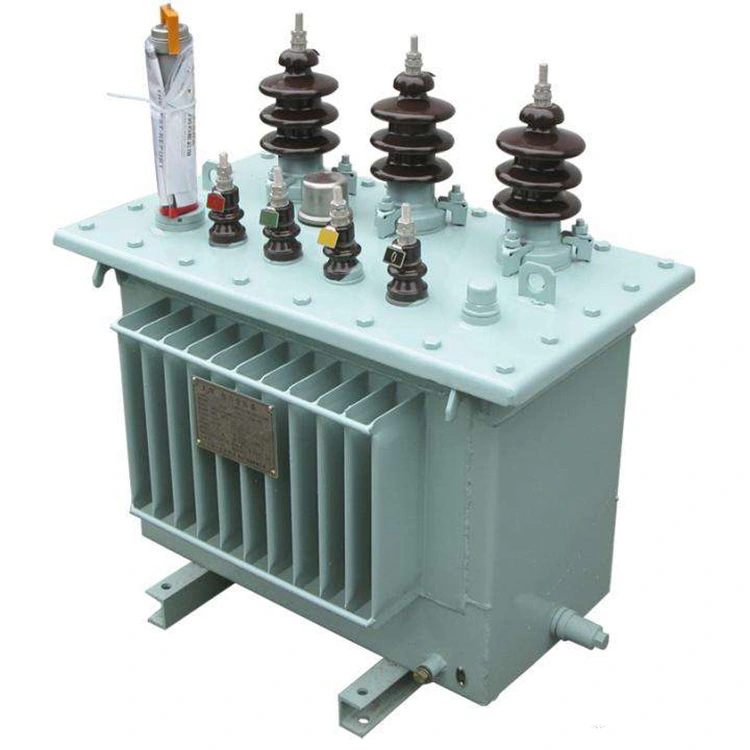

Elektrický transformátor pro montáž na sloup 50 kva je nepostradatelným zařízením v nízkonapěťových distribučních systémech. Mezi jeho hlavní funkce patří konverze napětí, elektrická izolace a ochrana systému. Je široce používán v průmyslových zařízeních, komerčních budovách, rezidenčních projektech a výstavbě infrastruktury.

Elektrický transformátor pro montáž na sloup 50 kva je vyroben s vysoce kvalitními jádry z křemíkové oceli a vysoce vodivým měděným nebo hliníkovým vinutím. Má kompaktní konstrukci, nízké ztráty, nízkou hlučnost a stabilní provoz a je navržen tak, aby spolehlivě fungoval za různých provozních podmínek.

Všechna vinutí elektrického transformátoru pro montáž na sloup 50 kva jsou vyrobena z vysoce kvalitních materiálů, které zajišťují vynikající izolační výkon a strukturální stabilitu. Nízkonapěťová vinutí jsou kolem vodičů pokryta kabelovým papírem, zatímco vysokonapěťová vinutí používají polyuretanem smaltované kulaté měděné dráty. Mezivrstvové lepení papíru pevně spojuje cívky do jediné jednotky, která poskytuje vynikající izolační výkon. Tato profesionální struktura vinutí účinně zabraňuje deformaci nebo poškození cívek během dlouhodobého provozu a přepravy na dlouhé vzdálenosti, čímž zajišťuje stabilitu a spolehlivost celkové konstrukce elektrického transformátoru pro montáž na sloup 50 kva.

50 Kva Pole Mount Electrical Transformer

Technické parametry:

Název položky	50 kva elektrický transformátor pro montáž na sloup
Počet fází	Jednofázový
Frekvence	60 Hz / 50 Hz
Strana vysokého napětí (HV).	7,62 kV, 13,8 kV, 25 kV, 34,5 kV atd.
Nízkonapěťová (LV) strana	120/240V, 230/400V, 240/480V
Připojení vektorové skupiny	Dyn11
Zkratová impedance	2,1 % až 4,0 %
Způsob chlazení	ONAN (Oil Natural Air Natural)
Úroveň izolace	VN 95kV / NN 30kV
Žádná ztráta zatížení	≤170 W
Plná účinnost zatížení	≥98,75 %

Otázka: Jaké konkrétní výhody má u elektrického transformátoru 10 kV/0,4 kV 50 kva pro montáž na sloup ve srovnání se skupinou připojení Yyn0 skupina připojení Dyn11, pokud jde o úroveň jednofázového zkratového proudu na sekundární straně a schopnost potlačení feromagnetické rezonance?

Odpověď: Impedance nulové sekvence připojení Dyn11 je mnohem nižší než u Yyn0, což výrazně zvyšuje jednofázový zemní poruchový proud, usnadňuje rychlou a spolehlivou detekci a odstraňování poruch ochranným zařízením a snižuje riziko úrazu elektrickým proudem a poškození zařízení.

Delta vinutí na primární straně elektrického transformátoru pro montáž na pól 50 kva zároveň poskytuje uzavřenou cestu pro proud nulové složky, čímž účinně omezuje posun neutrálního bodu a zabraňuje silné třífázové asymetrii napětí. Když systém zažije feromagnetickou rezonanci, může tato cesta poskytnout tlumící efekty, které výrazně sníží amplitudu a dobu trvání rezonance přes napětí. Kromě toho může Dyn11 také blokovat injektování proudu 3. harmonické do předřazené elektrické sítě, čímž se zabrání zesílení harmonických a přetížení kondenzátorové baterie a sníží se dodatečné zvýšení teploty elektrického transformátoru 10 kV/0,4 kV 50 kva pro montáž na sloup a rychlost stárnutí izolace.

Proto pro scénáře, kdy elektrické transformátory 50 kva pro montáž na sloup obsluhují oblasti s velkým množstvím jednofázových zátěží, nelineárních zátěží nebo dlouhých venkovských elektrických vedení, která jsou náchylná k rezonanci, má Dyn11 významné výhody z hlediska bezpečnosti, kvality napájení a životnosti zařízení.
